寬帶RF直調DFB激光器

一、寬帶RF直調DFB激光器的定義

1、寬帶RF直調DFB激光器，是一種集成了射頻調制功能的分布式反饋（Distributed Feedback, DFB）激光器。它結合了DFB激光器的穩定性和射頻調制的靈活性，能夠在寬頻率范圍內實現高效、穩定的光信號調制。這種激光器通過內置的衍射光柵，選擇性地放大并輸出特定波長的光，同時，通過射頻信號的直接調制，可以動態地改變光信號的強度、頻率或相位，從而滿足各種復雜通信和傳感應用的需求。
2、寬帶RF直調DFB激光器Inno-8102 DFB是采用InGaAs/InP制作的MQW DFB激光器組件，集成了激光器組件、光隔離器，TEC，熱敏電阻、監控光電二極管和寬帶直流偏置，采用氣密性7-PIN封裝。

二、寬帶RF直調DFB激光器特性
帶寬
低噪聲

三、寬帶RF直調DFB激光器的應用

光通信系統
微波光子學領域
光纖傳感系統
航空航天
石油勘探
環境監測
醫療診斷

四、寬帶RF直調DFB激光器最大值額定參數

參數	符號	條件	最小值	最大值	單位
LD反向電壓	Vr	-	-	2	V
MPD反向電壓	Vpd	-	-	20	V
儲存溫度	Ts	-	-55	+85	℃
工作溫度	To	-	-40	+70	℃
TEC電流	\|tec	-	-	1.5	A
RF輸入最大功率	Pin	-	-	20	dBm

五、寬帶RF直調DFB激光器性能參數

參數	符號	條件	最小值	典型值	最大值	單位
閾值電流	Ith	CW	-	-	40	mA
工作電流	Iop	CW	-	60	110	mA
輸入阻抗	ZIN	IF=Iop	-	50	-	Ω
熱敏電阻	RTH	@+25℃	9.5	10	10.5	kΩ
中心波長	λc	CW，IF=Iop	-	1310/1550	-	nm
輸出光功率	PO	CW，IF=Iop	-	10	-	mW
邊模抑制比	SMSR	CW，IF=Iop	35	-	-	dB
相對強度噪聲	RIN	100MHz-18GHz	-	-150	-	dB/Hz
監控電流	Im	-	50	—	-	uA
光隔離	ISO	-	-	32	-	dB
帶寬	S21	-	18	—	-	GHz
回波損耗	S11	-	-	-10	-	dB
輸入IdB壓縮點	P1dB	-	-	15	20	dBm
光纖類型	單模光纖SMF28e；直徑900μm；光纖長度： 1m

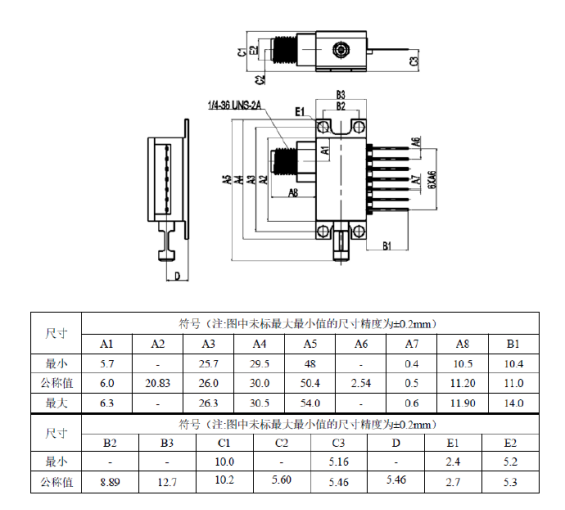

六、寬帶RF直調DFB激光器產品尺寸

寬帶RF直調DFB激光器產品尺寸引腳定義

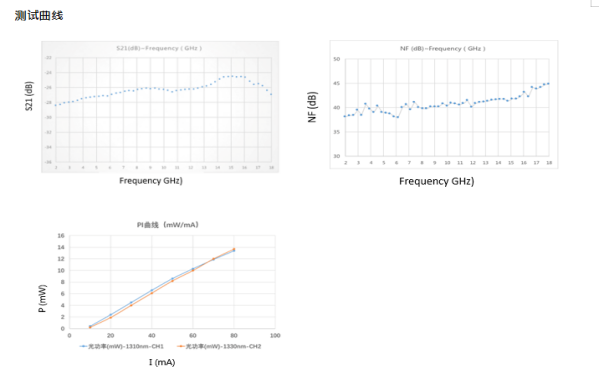

測試曲線

測試曲線

七、四川梓冠光電寬帶RF直調DFB激光器采購信息

型號：ZG-RF-DFB-A-B-C-D

ZG-RF-DFB	A	B	C	D
	波長	調整帶寬	光纖類型	連接頭
	27-37=1270-1370nm C16-C62=ITU波長通道 XX=XX	6=6GHZ 12=12GHZ 18=18GHZ	SM=單模光纖 PM=保偏光纖	FC=FC/APC
