二、1x2 2x2磁光開關的特點
無活動部件：卓越的可靠性和穩定性
三、1x2 2x2磁光開關的應用領域
光通信系統
光纖傳感系
光信號處理系統
高速保護系統
四、1x2 2x2磁光開關的技術參數
| 參數 | 單位 | 參數值 | 備注 |
| 波長范圍 | nm | 1525~1565 | 其他波段可選 |
| 插入損耗 | dB | 0.7(Typ.); 1.2 (Max.) | |
| 偏振相關損耗 | dB | 0.1 (Typ.); 0.2 (Max.) | |
| 回波損耗 | dB | 40 | |
| 串?dāng)_ | dB | 40 | 典型值 >50dB |
| 偏振模色散 | ps | 0.2 | |
| 重復性 | dB | +/- 0.01 | |
| 使用壽命 | cycles | >100Billions | |
| 開關時間 | μs | 10~30/200~400 | 其他速度可選 |
| 儲存溫度 | P0PC | -40~85 | |
| 工作溫度 | P0PC | -5~70 | |
| 最大光功率 | mW | 500 | 大功率可選 |
| 尺寸（長×寬×高） | mm | 28 × 9.5 × 7.8 |

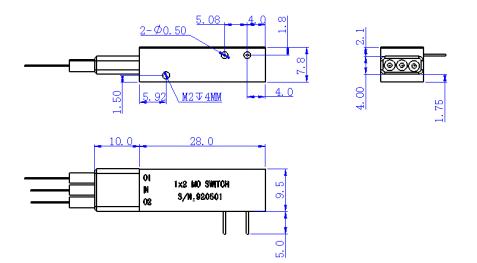

尺寸圖
電氣規格
| 參數 | 規格 | 超快 | 單位 |
| 開關電壓 (VCC) | 5 (±5%) | 6.0~7.0 | V |
| 開關電流 | < 100 | < 350 | mA |
| 駕駛模式 | 電壓或脈沖驅動 | 脈沖驅動 | NA |
| 脈沖寬度（典型） | 1000 | 20 | μs |
| 切換頻率 | <800 | < 3000 | Hz |
開關狀態表對應的引腳控制信號
| 引腳1 | 引腳2 | 光輸出端口 |
| 1（電壓 = VCC） | 0（電壓=GND） | IN OUT1 |
| 0（電壓=GND） | 1（電壓 = VCC） | IN OUT2 |
| 1（電壓 = VCC） | 0（電壓=GND） | OUT2 IN |
| 0（電壓=GND） | 1（電壓 = VCC） | OUT1 IN |
五、四川梓冠光電1x2 2x2 磁光開關訂貨信息
型號：ZG-MOS-A-B-C-D-E-F-G
| ZG-MOS | A | B | C | D | E | F | G |
| 端口 | 工作模式 | 開關速度 | 工作波長 | 光纖 | 光纖長度 | 連接器類型 | |
1x2 2x2 | 1=常規 2=雙向 | 200~400us 10~30us Others | 1525=1525nm 1565=1565nm 1615=1615nm C/L=C & L Band XX=Others | 250=250μm fiber 900=900μm fiber XX=Others | 0.5=0.5+/-0.1 m 1.0=1.0+/-0.1 m XX=Others | NE=None FU=FC/UPC FA=FC/APC SU=SC/UPC SA=SC/APC LP=LC/PC MP=MU/PC XX=Others |
