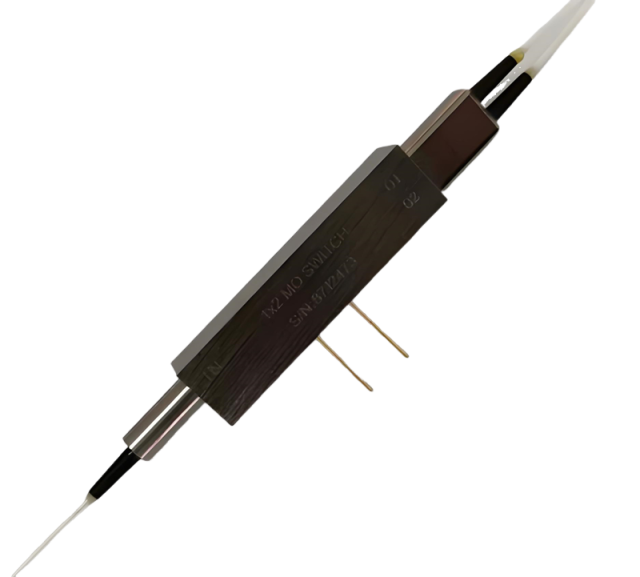

二、1x2直通磁光開關應用
光開關三、1x2直通磁光開關技術指標：
| 參數 | 單位 | 規格 | 備注 | |
| 無偏見 | 雙向 | |||
| 波長范圍 | nm | 1525~1565 | 其他波段可選 | |
| 插入損耗 | dB | 0.8（典型值）；1.1（最大值） | 0.8（典型值）；1.1（最大值） | |
| 回波損耗 | dB | ≥40（典型值50） | ≥40 | |
| 串?dāng)_ | dB | ≥40（典型值50） | ≥40 | |
| 消光比 | dB | ≥18 | ||
| 波長相關損耗 | dB | ≤0.3 | ||
| 溫度相關損耗 | dB | ≤0.3 | ||
| 可重復性 | dB | +/-0.01 | ||
| 耐久性 | cycles | 常規 (>100Billions), 超快(>1000Billions) | ||
| 開關速度 | μs | 常規（50~200），超快（2~20） | 其他速度可選 | |
| 儲存溫度 | °C | -40~85 | ||
| 工作溫度 | °C | -5~70 | ||
| 最大光功率 | mW | 500 | 高功率可選 | |
| 尺寸(長x寬x高) | mm | 32.8×8x7 | （含端帽 51.8x8x7） | |

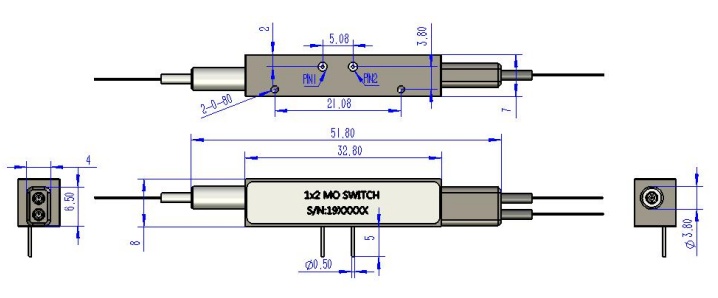

四、1x2直通磁光開關尺寸圖
五、1x2直通磁光開關電氣規格
| 參數 | 規格 | 單位 | |
| 定時的 | 超快的 | ||
| 開關速度 | 50~200 | 5~20 | μs |
| 開關電壓(VCC) | 3（+/-5%） | 5~6 | V |
| 開關電流 | ＜100 | ＜350 | mA |
| 驅動方式 | 電壓或脈沖驅動 | 脈沖驅動 | Na |
| 脈沖寬度(典型) | 1000 | 20 | μs |
| 開關頻率 | ＜800 | ＜3000 | Hz |
六、1x2直通磁光開關引腳定義
單向：
| Pin1 | Pin2 | 光輸出端口 |
| 1(Voltage = VCC) | 0(Voltage = GND) | IN→OUT 1 |
| 0(Voltage = GND) | 1(Voltage = VCC) | IN→OUT 2 |
雙向：
| Pin1 | Pin2 | 光輸出端口 |
| 1(Voltage = VCC) | 0(Voltage = GND) | IN?OUT 1 |
| 0(Voltage = GND) | 1(Voltage = VCC) | IN?OUT 2 |
七、四川梓冠光電1x2直通磁光開關訂購信息
型號：ZG-MOS-A-B-C-D-E-F-G-H-I
| ZG-MOS | A | B | C | D | E | F | G | H | I |
| 端口 | 工作模式 | 開關速度 | 波長 | 光纖類型 | 軸類型 | 光纖 | 光纖長度 | 連接器類型 | |
| 1x2直通 | 1=常規 2=雙向 | 50~200us 2~20us Others | 1525=1525nm 1565=1565nm 1615=1615nm C/L=C & L Band XX=Others | 98=PM98 15=PM15 13=PM13 XX=Others | B=Both of axis working F=Fast axis blocked | 250=250μm fiber 900=900μm fiber XX=Others | 0.5=0.5+/-0.1 m 1.0=1.0+/-0.1 m XX=Others | NE=None FU=FC/UPC FA=FC/APC SU=SC/UPC SA=SC/APC LP=LC/PC MP=MU/PC XX=Others |
