二、（2+1）×1泵浦合束器的特點
高泵浦耦合效率高功率承受
三、（2+1）×1泵浦合束器的應用領域
高功率光纖激光器
光纖放大器
科研與工業應用

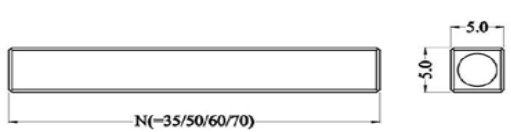

C1: 50x5x5
C2: ?4x60

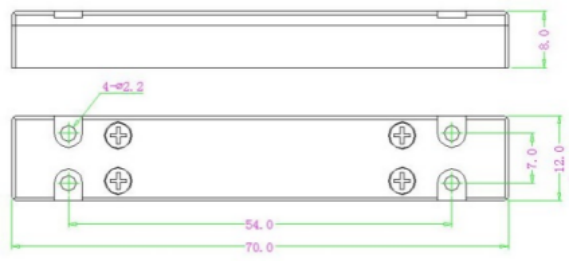

C3: 70x12x8

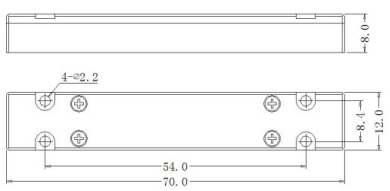

C4: 70x12x8
五、（2+1）×1泵浦合束器規格參數
| 參數/試驗條件 | 最小值 | 典型值 | 最大值 | 單位 | 備注 | |
| 信號工作波長 | 1500 | 1550 | 1600 | nm | ||
| 泵浦工作波長 | 800 | 1000 | nm | |||
| 泵浦光纖 | 纖芯直徑 | 105 | μm | 參考光纖編碼 | ||
| 包層直徑 | 125 | μm | ||||
| 數值孔徑 | 0.15, 0.22 | |||||
| 信號光纖 | SMF-28e (XB) or 1550GDF or DCF-UN-8/125-14 | 參考光纖編碼 | ||||
| 泵浦效率（%） | 泵浦效率（%） | 參考光纖類型 | ||||
| 輸出光纖 | 1550GDF | >90（Typ. 95） | <0.5（Typ. 0.3） | |||
| DCF-UN-8/125-14 | >90（Typ. 95） | <0.5（Typ. 0.3） | ||||
| ㎡ | 1.3 | |||||
| 光隔離 | 25 | 30 | dB | |||
| 尾纖長度 | 0.8 | m | 每個端口 | |||
| 額定功率 | 25 | 50 | W | 每個端口 | ||
| 工作環境溫度 | -5 | +70 | ℃ | |||
| 工作濕度 | 5 | 95 | %RH | 不建議長時間在高濕度環境中使用。 | ||
| 儲存溫度 | -40 | +85 | ℃ | |||
| 封裝 | C1, C2, C3, C4 | Handling power is different with PKG | ||||
六、四川梓冠光電（2+1）×1泵浦合束器訂購信息
型號：ZG-MPC-A-B-C-D-E-F
| ZG-MPC | A | B | C | D | E | F |
| 端口類型 | 泵浦波長 | 泵浦光纖 | 信號纖輸出 | 泵送 | 封裝 | |
| （2+1）×1 | 800=800nm 1000=1000nm XX=others | 請參閱光纖類型 | GDF=GDF 10/125 SIUF=SIUF-28E | F=正向泵 B=向后泵送 | C1：10W/端口 C2：10W/端口 C3：25W/端口 C4：50W/端口 |
