N×1泵浦合束器

一、N×1泵浦合束器的定義
N×1泵浦合束器是一種光纖器件，由多根泵浦光纖與一根信號光纖結合而成。這種器件的設計原理是將N根同類型光纖緊密圍繞中心一信號光纖合束熔融拉錐截?cái)?，再與一根折射率分布匹配的雙包層光纖熔接而成。這種結構使得泵浦光能夠高效地耦合到信號光纖中，從而實現高功率泵浦光的傳輸和放大。

二、N×1泵浦合束器的特點

高集成度
高泵浦效率
低插入損耗

高承受功率

三、N×1泵浦合束器的應用領域
高功率光纖激光器
高功率光纖放大器
科研試驗設備

四、N×1泵浦合束器機械尺寸

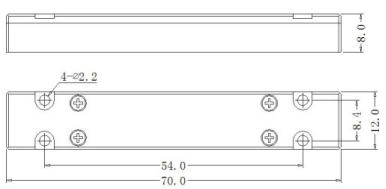

C4: 70x12x8

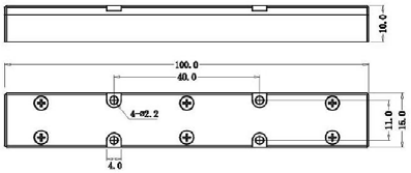

C7: 100x15x10

五、N×1泵浦合束器性能參數

參數/試驗條件		最小值	典型值	最大值	單位	備注
泵浦工作波長		800		1000	nm
泵浦光纖	纖芯直徑		105		μm	參考光纖編碼
	包層直徑		125		μm
	數值孔徑	0.22			-
		配置		泵浦效率		額定功率
光纖輸出	x/125 DCF (x=6,10,…)	3x1		>93（Typ. 95）		25
	25/250 DCF	7x1		>93（Typ. 95）		50
	20/400 DCF	7x1		>95（Typ. 97）		100
	25/250 DCF	19x1		>88（Typ. 90）		20
	20/400 DCF	19x1		>93（Typ. 95）		50
尾纖長度		0.8			m	每個端口
工作環境溫度		-5		+70	℃
工作濕度		5		95	%RH	不建議長時間在高濕度環境中使用
儲存溫度		-40		+85	℃
封裝		C4, C7

六、四川梓冠光電N×1泵浦合束器訂購信息

型號：ZG-MPC-A-B-C-D

ZG-MPC	A	B	C	D
	端口	泵浦工作波長	泵浦/輸出光纖	包裝
	Nx1	800=800nm 1000=1000nm XX=others	請參閱光纖類型	C4：總功率<150W C7：總功率>=150W
