首頁 > 產品中心 > 光開關 > 磁光開關

1x4磁光開關: 1x4磁光開關具有無活動部件，經久耐用、超快切換速度、極其穩定的閉鎖模式、低功耗、易于布線-所有光纖都在同一側、卓越的可靠性和穩定性等特點，主要應用于光開關、高速保護、系統監控、測試測量、光纖傳感系統等領域。; 產品咨詢

詳細信息

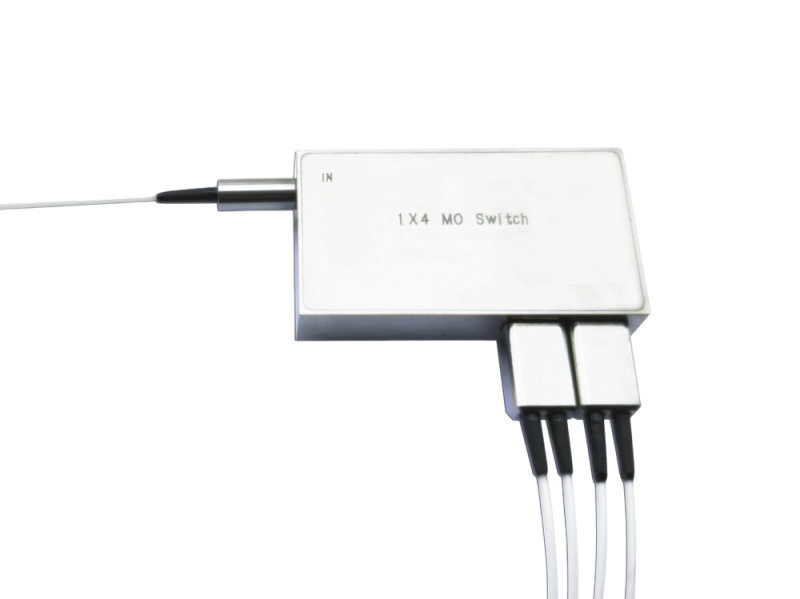

1x4磁光開關

一、1x4磁光開關特點：
無活動部件，經久耐用
超快切換速度
極其穩定的閉鎖模式
易于布線-所有光纖都在同一側
卓越的可靠性和穩定性

二、1x4磁光開關應用

光開關
高速保護
系統監控
測試測量
光纖傳感系統

三、1x4磁光開關的技術指標

參數	單位	規格		備注
參數	單位	單向	雙向	備注
波長范圍	nm	1525~1565
插入損耗	dB	0.7（典型值）；1.5（最大值）	0.8（典型值）；1.8（最大值）
偏振相關損耗	dB	0.15（典型值）；0.25（最大值）	0.15（典型值）；0.30（最大值）
回波損耗	dB	≥40（典型值50）	≥40（典型值40）
串擾	dB	≥30（典型值50）	≥30（典型值40）
消光比	dB	≥18	≥18
偏振模色散	ps	0.2
可重復性	dB	+/-0.01
耐久性	cycles	＞1000Billions
開關速度	μs	常規（50~200），超快（2~20）
儲存溫度	°C	-40~70
工作溫度	°C	-40~85
最大光功率	mW	500
尺寸(長x寬x高)	mm	37×21x7.5

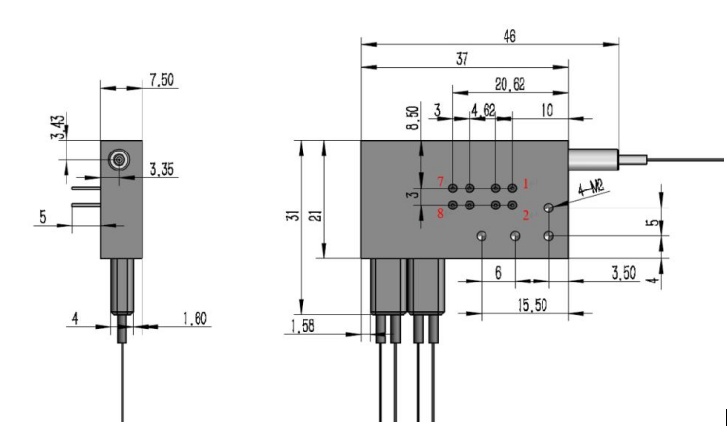

四、1x4磁光開關尺寸圖

五、1x4磁光開關電氣規格

參數	規格		單位
參數	定時的	超快的	單位
開關速度	50~200	2~20（典型值5）	μs
開關電壓(VCC)	3（+/-5%）	3~7.5	V
開關電流	＜100	＜350	mA
驅動方式	電壓或脈沖驅動	脈沖驅動	NA
脈沖寬度(典型)	300（典型值）；500（最大值）	20	μs
開關頻率	＜1000	＜3500	Hz

六、引腳定義

雙向：

Pin No.	Pin1	Pin2	Pin3	Pin4	Pin5	Pin6	Pin7	Pin8
IN ?OUT1	+	-	+	-	-	-	-	-
IN ?OUT2	-	+	-	+	-	-	-	-
IN ?OUT3	+	-	-	+	-	-	-	-
IN ?OUT4	-	+	+	-	-	-	-	-

單向：

Pin No.	Pin1	Pin2	Pin3	Pin4	Pin5	Pin6	Pin7	Pin8
IN →OUT1	+	-	+	-
IN →OUT2	-	+	-	+
IN →OUT3	+	-	-	+
IN →OUT4	-	+	+	-

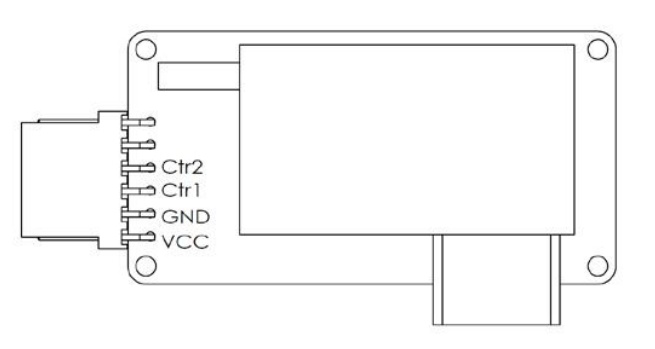

七、1x4磁光開關模塊電氣參數

1x4磁光開關模塊電氣參數

八、1x4磁光開關控制邏輯

通道	Ctr1	Ctr2	remark
IN→OUT1	0	0	5V TTL
IN→OUT2	1	1	5V TTL
IN→OUT3	0	1	5V TTL
IN→OUT4	1	0	5V TTL

九、四川梓冠光電1x4磁光開關訂購信息

型號：ZG-MOS-A-B-C-D-E-F-G-H-I

ZG-MOS	A	B	C	D	E	F	G	H	I
	端口	工作模式	開關速度	波長	光纖類型	軸類型	光纖	光纖長度	連接器類型
	1x4	1=常規 2=雙向	50~200us 2~20us Others	1525=1525nm 1565=1565nm 1615=1615nm C/L=C & L Band XX=Others	98=PM98 15=PM15 13=PM13 XX=Others	B=Both of axis working F=Fast axis blocked	250=250μm fiber 900=900μm fiber XX=Others	0.5=0.5+/-0.1 m 1.0=1.0+/-0.1 m XX=Others	NE=None FU=FC/UPC FA=FC/APC SU=SC/UPC SA=SC/APC LP=LC/PC MP=MU/PC XX=Others
