偏振無關光隔離器工作原理、定義、結構、特點及應用解析

  在光纖通信的"高速公路"上，光信號如同高速行駛的車輛，而反射光則如同逆向行駛的"幽靈車"，輕則干擾信號傳輸，重則摧毀精密光源。偏振無關光隔離器（Polarization-Independent Optical Isolator,偏振無關光隔離器）正是為解決這一難題而生的"光學交警"，它以獨特的物理機制實現光的單向通行，成為現代光通信系統的核心安全組件。今天，四川梓冠光電帶你詳細的了解一下。

  一、偏振無關光隔離器的定義與核心功能：

  偏振無關光隔離器是一種允許光沿單一方向傳輸，同時對反向光實現高效率隔離的光無源器件。其核心突破在于對任意偏振態入射光均保持穩定性能，解決了傳統偏振相關隔離器需特定偏振態輸入的局限。在光纖放大器、激光器等系統中，它能有效阻擋反射光對光源的干擾，防止信號失真與器件損傷。

  二、偏振無關光隔離器的工作原理：

  偏振無關光隔離器的工作原理源于三大光學元件的精密配合：

  1、雙折射晶體分束：輸入光被楔形晶體（如YVO?）分解為尋常光（o光）和非尋常光（e光），兩束光以不同角度傳播。

  2、法拉第旋光器：45°磁致旋光效應使兩束光的偏振方向同步旋轉，且旋轉方向與光傳播路徑無關（非互易性）。

  3、半波片補償：調整偏振方向使兩束光在輸出端重新合束，而反向光因法拉第效應產生額外90°旋轉，無法通過輸入端晶體。

  以楔型結構為例：正向光經分束-旋轉-合束后低損耗輸出；反向光在合束階段因偏振方向錯位被晶體分離，形成橫向位移而無法耦合回光纖。

  三、偏振無關光隔離器的結構與材料創新：

  偏振無關光隔離器的物理實現呈現兩大技術路線：

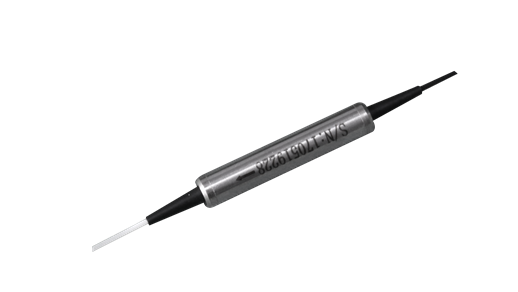

  1、楔型結構：采用兩個45°光軸夾角的楔形雙折射晶體，配合法拉第旋轉器。典型產品如Corning SMF-28光纖封裝器件，尺寸僅5.5×30mm，支持1310/1550nm波長定制。

  2、平行平板型：通過多層偏振分束器與旋光器組合，如P1-FR-RR-P2結構（P為偏振分束器，FR為法拉第旋轉器，RR為半波片）。該設計可降低偏振模色散（PMD），但體積較大。

  材料選擇上，法拉第旋轉器多采用釔鐵石榴石（YIG）單晶，其旋光系數達200°/cm·T；雙折射晶體則以YVO?為主，其雙折射率差（Δn=0.229）遠超方解石，適合微型化設計。

  四、偏振無關光隔離器的特點：

  偏振無關光隔離器的性能指標呈現鮮明特征：

  1、插入損耗：?jiǎn)渭?jí)器件低至0.5dB，雙級結構通過互補設計進一步抑制光程差。

  2、隔離度：典型值40-60dB，高端產品可達70dB，相當于阻擋99.99999%的反向光。

  3、偏振相關損耗（PDL）：<0.2dB，確保任意偏振態下性能穩定。

  4、環境適應性：工作溫度范圍-20℃至+70℃，部分軍工級產品可耐受-40℃至+85℃極端環境。

  五、偏振無關光隔離器的應用領域：

  偏振無關光隔離器已成為光通信系統的"標配"：

  1、光纖放大器：在摻鉺光纖兩端部署，防止反射光引發激光振蕩。

  2、高速傳輸系統：每80km間隔安裝，抑制受激布里淵散射（SBS）導致的功率衰減。

  3、量子通信：在量子密鑰分發（QKD）中保護單光子源免受瑞利散射干擾。

  4、工業激光：在光纖激光器中隔離泵浦光反射，保護高功率半導體芯片。

  六、偏振無關光隔離器的使用方法與注意事項

  1、波長匹配：需根據系統波長（如C波段1530-1565nm）選擇對應型號。

  2、功率耐受：高功率應用需選擇抗損傷閾值>300mW的器件。

  3、光纖連接：采用APC/UPC接頭減少回波損耗，熔接損耗需<0.1dB。

  4、溫度補償：在極端環境下，需選擇具備熱膨脹系數匹配的封裝設計。

  四川梓冠光電：全波段隔離器解決方案專家

  作為中國西部領先的光無源器件制造商，四川梓冠光電提供覆蓋800-2000nm波段的偏振無關光隔離器產品線：

  1、標準在線式：支持1310/1480/1550nm波長，插入損耗<0.8dB，隔離度>45dB。

  2、高功率型：采用藍寶石散熱設計，耐受功率達10W，適用于激光加工系統。

  3、微型化系列：體積僅Φ3×10mm，適配硅光子集成芯片。

  4、定制化服務：可提供雙級隔離、保偏光纖耦合等特殊配置，滿足量子通信、航天光學等高端需求。

  從實驗室到海底光纜，偏振無關光隔離器正以"隱形守護者"的角色，支撐著光通信技術的每一次突破。隨著800G/1.6T高速系統的普及，偏振無關光隔離器的微型化、集成化將成為下一階段的技術競爭焦點，而中國廠商已在這場光學革命中占據先機。
