增益可調平衡探測器工作原理、定義、結構、性能特點及應用揭秘

  在光纖通信、激光雷達和量子光學等高精度光測量系統中，光信號的微弱差異往往決定著系統性能的極限。傳統光電探測器受限于共模噪聲干擾，難以捕捉光信號的細微變化。增益可調平衡探測器（Gain-Adjustable Balanced Photodetector,GABPD）通過“差分放大+動態增益調節”的創新設計，實現了光信號檢測的“減法革命”，成為精密光測量的核心器件。今天，四川梓冠光電帶你詳細的了解一下。

  一、增益可調平衡探測器的定義

  增益可調平衡探測器是一種集成雙光電二極管（PD）與低噪聲跨阻放大器（TIA）的光電轉換模塊，其核心功能是通過差分放大技術消除共模噪聲，同時通過動態增益調節適應不同光功率場景。以筱曉光子ABD-100M-A型號為例，其增益調節范圍達31dB，最大增益60KV/A，可覆蓋從納瓦級微弱信號到毫瓦級強信號的探測需求，在光纖傳感、激光測風雷達等領域?qū)崿F(xiàn)“一器多用”。

  二、增益可調平衡探測器的工作原理：

  GABPD的工作流程分為三步：

  1、雙路信號采集：兩個匹配的光電二極管（如InGaAs PIN結構）分別接收光信號，其中一路信號經相位調制器反相處理。

  2、共模噪聲抑制：反相信號與原始信號在跨阻放大器中相減，激光器強度噪聲、環境光干擾等共模成分被抵消，差模信號（有效信號）被保留。例如，在1550nm光纖通信系統中，該技術可將共模抑制比（CMRR）提升至25dB以上，顯著降低誤碼率。

  3、動態增益調節：通過軟件或旋鈕調節放大器反饋電阻，實現增益的連續可調。以天津峻烽PDB-M-TBPIN-LW型號為例，其增益分五檔（0.6×103至0.6×10?V/A），用戶可根據輸入光功率（如-30dBm至10dBm）選擇最佳增益檔位，避免信號飽和或噪聲淹沒。

  三、增益可調平衡探測器的結構與材料：

  GABPD的物理實現呈現兩大技術路線：

  1、分立式結構：采用兩個獨立的光電二極管芯片與分立元件放大器，如Thorlabs PDB450C型，適用于定制化需求，但體積較大。

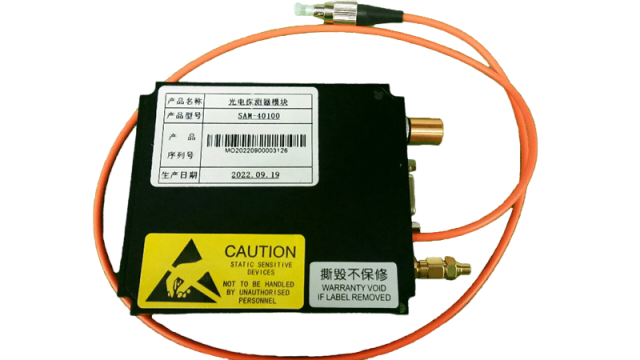

  2、集成化模塊：將雙PD、TIA和增益調節電路集成于單塊基板，如四川梓冠光電的平衡探測器模塊，尺寸僅150×120×20mm，支持FC/APC光纖耦合輸入，兼容DC 5V供電，適合空間受限的工業場景。

  材料選擇上，光電二極管多采用InGaAs（800-1700nm波段）或Si（400-1100nm波段），以滿足不同光譜需求；放大器則選用超低噪聲JFET或CMOS工藝芯片，如OPEAK的PD-M-TBPIN-LW型號，其噪聲等效功率（NEP）低至1.6 pW/√Hz，可探測單光子級別信號。

  四、增益可調平衡探測器的性能特點：

  GABPD的性能指標呈現鮮明特征：

  1、增益調節靈活性：支持軟件程控（如筱曉光子ABD-100M-A）或旋鈕硬件調節（如天津峻烽PDB-M-TBPIN-LW），調節速度達毫秒級，適應快速變化的光信號場景。

  2、低噪聲與高帶寬：典型帶寬范圍DC-200MHz，噪聲等效功率（NEP）<10 pW/√Hz，滿足納秒級光脈沖檢測需求。

  3、高共模抑制比（CMRR）：通過精密匹配雙PD的響應度（差異<0.5%），CMRR可達25dB以上，有效抑制激光器相對強度噪聲（RIN）。

  4、環境適應性：工作溫度范圍-20℃至+70℃，部分軍工級產品可耐受-40℃至+85℃極端環境，適合戶外激光雷達應用。

  五、增益可調平衡探測器的應用領域：

  GABPD已成為精密光測量的“標配”：

  1、光纖傳感：在分布式光纖應變/溫度傳感系統中，通過調節增益適應不同傳感距離的光功率衰減，提升測量精度。

  2、激光雷達：在1550nm激光測風雷達中，GABPD的差分放大技術可分離大氣后向散射信號與太陽光噪聲，實現千米級距離的高精度風速測量。

  3、量子光學：在量子密鑰分發（QKD）系統中，GABPD的低噪聲特性可檢測單光子級信號，保障量子態傳輸?shù)谋Ｕ娑取?/span>

  4、生物醫學：在光學相干層析成像（OCT）中，GABPD的動態增益調節可適應生物組織不同深度的反射光強度差異，提升成像對比度。

  六、增益可調平衡探測器的使用方法與注意事項

  1、波長匹配：需根據系統波長（如C波段1530-1565nm）選擇對應型號，避免光電二極管響應度下降。

  2、增益校準：首次使用前需通過標準光源（如可調諧激光器）校準增益曲線，確保輸出電壓與輸入光功率呈線性關系。

  3、光纖連接：采用APC/UPC接頭減少回波損耗，熔接損耗需<0.1dB，避免信號反射干擾。

  4、電源選擇：需配置噪聲峰峰值<5mV的線性電源，防止電源紋波引入額外噪聲。

  四川梓冠光電：全波段平衡探測解決方案專家

  作為中國西部領先的光電器件制造商，四川梓冠光電提供覆蓋400-1700nm波段的增益可調平衡探測器產品線：

  1、標準型：支持800-1700nm波長，增益調節范圍0-31dB，帶寬DC-200MHz，適用于光纖傳感、激光雷達。

  2、高速型：帶寬提升至1.6GHz，響應度0.9A/W 1550nm，滿足量子光學、高速光通信需求。

  3、定制化服務：可提供保偏光纖耦合、特殊波長響應等定制配置，支持從實驗室原型到產業化量產的全流程服務。

  從微弱光探測到強光動態調節，增益可調平衡探測器正以“差分放大+智能增益”的創新模式，重新定義光信號檢測的精度邊界。隨著800G/1.6T光通信系統的普及，GABPD的集成化、智能化將成為下一代技術競爭焦點，而中國廠商已在這場光學革命中占據先機。
