短波功率放大器工作原理、定義、結構、特點及應用揭秘

  在人類探索無線電波的百年歷程中，短波通信始終占據著特殊地位。當其他頻段信號因地球曲率或障礙物阻擋而消散時，短波信號卻能借助電離層的反射跨越洲際，這種“天波傳播”特性使其成為應急通信、遠洋航海和國際廣播的核心技術。而短波功率放大器作為這一系統的“能量心臟”，其性能直接決定了通信距離與可靠性。

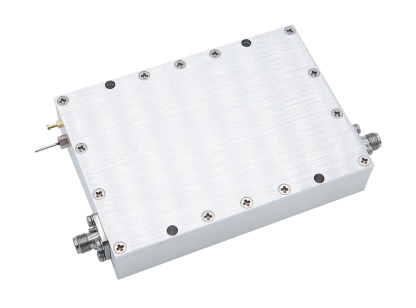

  一、短波功率放大器的定義：

  短波功率放大器（Shortwave Power Amplifier）是工作在1.6-30MHz頻段的射頻功率增強設備，其核心使命是將發射機輸出的毫瓦級信號放大至百瓦甚至千瓦級，確保信號具備足夠能量穿透電離層并實現遠距離反射。不同于普通音頻放大器，其設計需兼顧高頻特性、線性度和效率，同時應對電離層隨時間、季節變化的動態傳播環境。

  二、短波功率放大器的工作原理：

  早期短波功放采用電子管（如813、GU-81），通過陰極加熱發射電子，在陽極高壓下形成電子流，與輸入射頻信號調制后產生放大。現代設備則普遍使用LDMOS（橫向擴散金屬氧化物半導體）或GaN（氮化鎵）晶體管，這類固態器件具有體積小、效率高、壽命長的優勢。例如，某型300W固態功放采用MRF448晶體管，通過AB類推挽結構實現85%效率，較電子管提升40%。

  三、短波功率放大器的結構與材料：

  典型功放由六大模塊構成：

  1、輸入匹配網絡：通過變壓器或傳輸線將50Ω標準阻抗轉換為晶體管最佳輸入阻抗，某設計采用9:1變壓器實現阻抗變換。

  2、功率放大級：核心模塊，采用推挽結構平衡輸出，某338W功放使用雙Q1/Q2晶體管，輸出變壓器阻抗比1:4，低阻端12.5Ω匹配天線。

  3、負反饋電路：由T5電感與C6電容組成諧振網絡，在21MHz以上頻段自動降低反饋量，確保高端增益平坦度。

  4、偏置控制：熱敏二極管D1緊貼功放管監測溫度，通過R3/R4分壓網絡動態調整柵極電壓，使靜態電流穩定在0.4-1A范圍。

  5、保護系統：包含過流檢測（R16采樣電阻）、駐波保護（當VSWR>3時0.8ms內關斷輸出）和溫度保護（散熱器超溫時切斷電源）。

  6、電源模塊：采用48V/15A開關電源，配合12V輔助電源為偏置電路供電，某設計通過36V變壓器實現軟啟動，避免上電沖擊。

  四、短波功率放大器的性能特點：

  1、超低插入損耗：全光纖結構避免自由空間光路損耗，典型值<0.05dB。

  2、高消光比：通過優化光纖纏繞工藝，消光比可達40dB以上。

  3、快速響應：電動版本響應時間<1ms，可實時跟蹤光纖傳輸中的偏振態突變。

  4、環境適應性：工作溫度范圍-40℃至85℃，滿足戶外通信基站與工業場景需求。

  五、短波功率放大器的應用領域：

  1、應急通信：在地震、臺風等災害導致基站癱瘓時，便攜式100W功放可快速搭建臨時通信網。

  2、航海導航：遠洋貨輪配備千瓦級功放，確保在太平洋中部仍能與岸基臺保持聯系。

  3、軍事領域：某電子戰系統采用10kW功放，通過跳頻技術實現抗干擾通信。

  4、業余無線電：HAM愛好者使用500W功放進行DX通信，曾創下從中國直達南極的QSO記錄。

  六、短波功率放大器的使用與調試：

  1、靜態調試：先調整偏置電路，使靜態電流在0.6A（AB類工作點），再通過SWR表優化輸入匹配。

  2、動態測試：從5W輸入逐步增加至滿功率，監測48V電流是否線性上升，某300W功放在21MHz時典型工作電流為8.2A。

  3、老化試驗：連續72小時滿負荷運行，剔除早期失效元件，某批次產品通過此流程將故障率從2.3%降至0.7%。

  四川梓冠光電：光通信領域的創新力量

  雖然短波功放主要基于射頻技術，但四川梓冠光電在光通信功率放大領域的積累同樣值得關注。該公司研發的EDFA-BA系列摻餌光纖放大器，采用單模光纖與FC/APC接頭，支持C波段1530-1565nm波長范圍，最大輸出功率達27dBm（500mW），噪聲指數低至5.5dB。其模塊化設計（尺寸90×70×15mm）可輕松集成至現有光通信系統，為數據中心互聯、5G前傳等場景提供高可靠性光功率增強解決方案。

  從電離層反射到光纖傳輸，功率放大技術始終是通信系統的核心支撐。短波功放以其獨特的電離層互動能力，在可預見的未來仍將是全球通信網絡的關鍵節點，而固態器件與智能控制技術的融合，正推動這一傳統領域邁向新的高度。
