兩槳偏振控制器工作原理、定義、結構、性能特點及應用解析

  在光纖通信的微觀世界里，光的偏振態如同舞者手中的綢帶，其方向與形態的微妙變化直接影響著信號傳輸?shù)馁|(zhì)量。當光脈沖穿越千米級光纖時，外界溫度波動、機械振動甚至光纖本身的微小彎曲，都可能引發偏振態的隨機偏移，導致信號失真或中斷。兩槳偏振控制器作為光通信系統的“偏振校正器”，憑借其緊湊設計、高精度調控與全光纖結構，成為解決這一難題的核心器件。

  一、兩槳偏振控制器的定義：

  兩槳偏振控制器是一種基于應力雙折射效應的光學器件，通過將單模光纖纏繞在兩個可旋轉的槳形盤上，形成可調的相位延遲器（波片）。其核心使命是動態調控光的偏振態，實現線偏振、圓偏振與橢圓偏振之間的任意轉換，從而補償光纖傳輸中的偏振模色散（PMD）、消除偏振相關損耗（PDL），并確保光信號在復雜網絡中的穩定傳輸。

  二、兩槳偏振控制器的工作原理：

  當光纖被纏繞在槳形盤上時，機械應力會誘導光纖內部產生雙折射效應，形成快軸與慢軸。通過旋轉槳盤，可改變光纖快軸相對于輸入偏振態的方位角，進而調控輸出光的偏振方向。例如：

  1、線偏振光調控：將輸入光偏振方向與槳盤快軸對齊，旋轉槳盤可實現偏振方向的連續旋轉。

  2、圓偏振光生成：通過兩槳的協同旋轉，可構建等效的1/4波片，將線偏振光轉換為圓偏振光。

  3、橢圓偏振態補償：結合兩槳的相位延遲量與方位角調整，可精確補償光纖傳輸中因雙折射導致的橢圓偏振畸變。

  三、兩槳偏振控制器的結構與材料：

  典型兩槳偏振控制器由以下核心部件構成：

  1、槳形盤：采用黑色丙烯腈丁二烯苯乙烯（ABS）材料，表面集成光纖纏繞槽，外徑18mm，可容納最多四圈光纖。

  2、驅動機構：電動版本配備DC伺服電機，最小步進角0.12°，支持USB供電與Kinesis軟件控制；手動版本則通過旋轉手柄實現機械調節。

  3、光纖固定夾具：槳盤前后端配備M2.5螺絲夾具，確保光纖在旋轉過程中保持穩定，避免滑動導致的偏振態漂移。

  4、底板集成：帶通槽設計支持1/4"-20或M6螺絲安裝，可靈活適配光學平臺或機架。

  四、兩槳偏振控制器的性能特點：

  1、超低插入損耗：全光纖結構避免自由空間光路損耗，典型值<0.05dB，遠低于塊狀元件偏振控制器。

  2、高消光比：通過優化光纖纏繞工藝，消光比可達40dB以上，確保輸出偏振態的純凈度。

  3、快速響應：電動版本響應時間<1ms，可實時跟蹤光纖傳輸中的偏振態突變。

  4、無端復位性：槳盤旋轉角度無周期性限制，避免傳統波片控制器因復位導致的信號中斷。

  5、環境適應性：工作溫度范圍-40℃至85℃，滿足戶外通信基站與工業場景需求。

  五、兩槳偏振控制器的應用領域：

  1、高速光纖通信：在400G/800G相干傳輸系統中，兩槳偏振控制器用于PMD補償與偏振解復用，提升信號傳輸距離與誤碼率性能。

  2、光纖傳感：在分布式光纖應變/溫度傳感系統中，通過調控參考光偏振態，提高干涉信號對比度，增強傳感精度。

  3、量子通信：在量子密鑰分發（QKD）系統中，偏振控制器用于制備與測量光子的偏振態，確保量子態的保真度。

  4、光纖激光器：調控泵浦光偏振態，優化激光器輸出功率與光束質量，提升加工效率。

  六、兩槳偏振控制器的使用方法：

  1、光纖加載：松開槳盤夾具，將單模光纖（帶900μm護套）纏繞在槳盤槽內，確保圈數與直徑符合操作手冊要求。

  2、初始校準：通過偏振測量儀監測輸出光偏振態，使用Kinesis軟件調整槳盤角度至初始零位。

  3、動態調控：根據系統需求，通過軟件界面輸入目標偏振態參數（如偏振角、橢圓率），控制器自動計算槳盤旋轉角度并執行調控。

  4、長期監測：結合反饋控制算法，實時監測偏振態漂移并自動修正，確保系統長期穩定性。

  四川梓冠光電：全波段偏振控制解決方案提供商

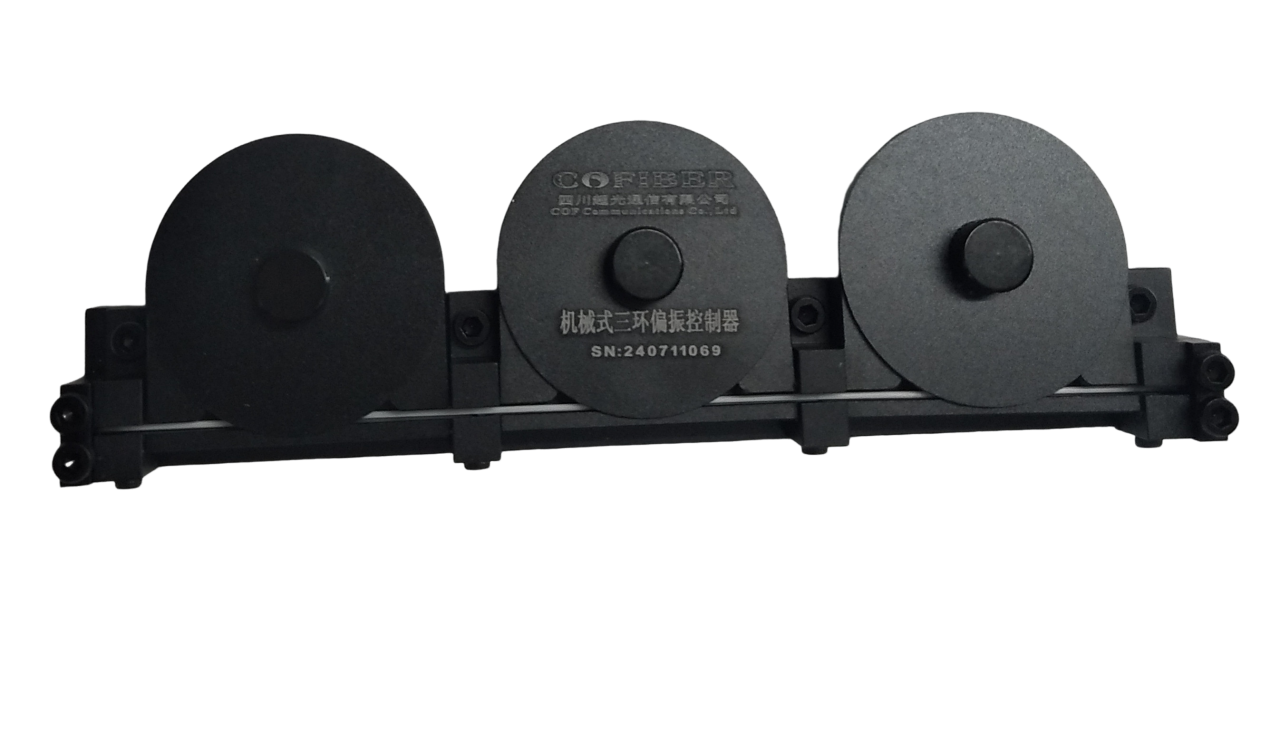

  作為國內領先的光通信器件制造商，四川梓冠光電推出的兩槳偏振控制器覆蓋405nm至1700nm波長范圍，支持SMF-28、Hi1060等主流光纖類型，并提供FC/APC、SC/PC等多樣化連接頭選項。其產品以超低損耗（<0.05dB）、高消光比（>40dB）與緊湊設計（61×20×40mm）為核心優勢，廣泛應用于5G前傳、數據中心互聯與量子通信等領域。此外，梓冠光電還提供定制化服務，可根據客戶需求開發特定波長、封裝形式或控制接口的偏振控制器，助力光通信系統向更高速率與更低時延演進。
