射頻微波功率放大器工作原理、定義、特點、結構及應用領域解析

  在5G基站密集部署的都市中，毫米波信號穿透玻璃幕墻的瞬間；在深空探測任務里，探測器跨越數億公里向地球傳回數據的時刻；在醫療MRI設備中，射頻線圈激發人體氫原子核產生共振的剎那——這些場景背后，都隱藏著一個關鍵器件：射頻微波功率放大器。它如同無線世界的“能量引擎”，將微弱的射頻信號放大至足以穿透空間、跨越距離的功率水平，成為現代通信、雷達、電子對抗等系統的核心組件。

  一、射頻微波功率放大器的定義：

  射頻微波功率放大器（RF/Microwave Power Amplifier）是一種專門設計用于放大300MHz至300GHz頻段內射頻信號的電子設備。其核心功能是將輸入的低功率射頻信號（通常為毫瓦級）放大至瓦級甚至兆瓦級，以驅動天線發射或補償傳輸鏈路損耗。與普通放大器不同，它需同時滿足高功率輸出、高效率、低失真等嚴苛要求，例如5G基站中的Massive MIMO陣列，單模塊輸出功率需達數百瓦，同時保持線性度誤差向量幅度（EVM）低于5%。

  二、射頻微波功率放大器的工作原理：

  其工作過程可分為三個階段：

  1、信號輸入與匹配：射頻信號通過輸入匹配網絡（如π型網絡或微帶線）進入放大器，匹配網絡將信號源阻抗（通常為50Ω）與晶體管輸入阻抗匹配，減少反射損耗（VSWR<1.5）。例如，四川梓冠光電的0.1-40GHz射頻放大器模塊采用集成化匹配設計，覆蓋超寬頻段。

  2、能量轉換與放大：晶體管（如GaN HEMT、LDMOS）或真空管（如行波管）作為核心器件，將直流電源能量轉換為射頻信號能量。以GaN器件為例，其高電子遷移率特性使其在毫米波頻段（24-29.5GHz）仍能保持10W/mm以上的功率密度，遠超傳統LDMOS器件。

  3、輸出匹配與功率傳輸：放大后的信號通過輸出匹配網絡傳遞至天線或負載，匹配網絡需同時優化功率傳輸效率（PAE>50%）和抑制諧波失真（如二次諧波抑制>40dBc）。

  三、射頻微波功率放大器的特點：

  1、高頻段覆蓋：現代功率放大器已實現從L波段（1-2GHz）到毫米波（30-300GHz）的全頻段覆蓋。例如，梓冠光電的24-29.5GHz模塊專為5G毫米波設計，支持n257/n258頻段。

  2、高功率密度：GaN材料的應用使功率密度突破10W/mm2，單芯片輸出功率達數百瓦，同時體積縮小至傳統真空管的1/10。

  3、線性度優化：通過數字預失真（DPD）技術，將EVM指標從10%壓縮至3%以下，滿足5G NR調制的高階QAM需求。

  4、效率提升：Doherty架構通過主輔功放協同工作，將平均效率從30%提升至45%以上，顯著降低基站能耗。

  四、射頻微波功率放大器的應用領域：

  1、無線通信：5G基站（Massive MIMO）、衛星通信（地面站高功率放大）、Wi-Fi 6/7路由器（OFDMA調制支持）。

  2、雷達系統：民用氣象雷達（C波段）、軍用相控陣雷達（X/Ku波段）、汽車毫米波雷達（77GHz）。

  3、電子對抗：干擾機發射高功率噪聲信號，壓制敵方通信鏈路。

  4、科學實驗：粒子加速器（射頻四極桿加速）、射電天文（低噪聲放大器接收微弱宇宙信號）。

  五、射頻微波功率放大器的結構與材料：

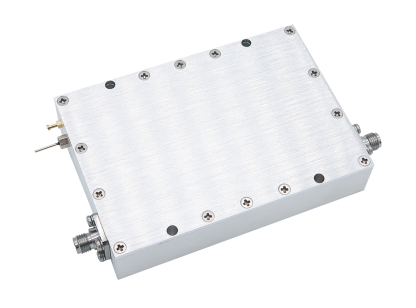

  1、分立式結構：采用獨立晶體管、匹配網絡和散熱模塊，適用于高功率場景（如廣播發射臺）。梓冠光電的0.05-6GHz功率放大器模塊即采用此設計，輸出功率達100W。

  2、單片微波集成電路（MMIC）：將晶體管、匹配網絡和偏置電路集成于同一芯片，體積縮小至分立式的1/100，廣泛應用于手機終端和無人機。

  3、材料革新：GaN（氮化鎵）因高擊穿場強（3.3MV/cm）和寬帶隙特性，成為毫米波頻段首選；SiC（碳化硅）襯底則進一步提升散熱性能，使功放連續工作結溫達200℃。

  六、射頻微波功率放大器的使用方法：

  1、調試步驟：

  靜態工作點測量：使用萬用表確認柵極/漏極電壓在規格范圍內（如GaN功放通常為-2V/28V）。

  小信號測試：通過矢量網絡分析儀驗證S11（輸入駐波）<-10dB，S21（增益）接近設計值。

  大信號測試：逐步增加輸入功率至飽和點，記錄輸出功率、PAE和諧波失真。

  2、維護要點：

  散熱管理：確保散熱片與功放管接觸良好，避免結溫超限（GaN器件安全結溫<175℃）。

  防護電路：加入過壓、過流和溫度保護，防止功放管因異常工況損壞。

  四川梓冠光電：

  作為國內領先的射頻微波器件制造商，四川梓冠光電提供覆蓋0.05-40GHz的全頻段功率放大器產品：

  1、低噪聲放大器（LNA）：0.05-8GHz頻段，噪聲系數低至0.5dB，適用于衛星通信接收前端。

  2、寬帶功率放大器：0.8-18GHz頻段，輸出功率達50W，支持電子對抗和測試測量。

  3、毫米波功率放大器：24-29.5GHz頻段，PAE>40%，滿足5G毫米波基站需求。

  4、定制化服務：根據客戶需求提供從芯片級到系統級的功率放大解決方案，支持快速原型驗證和批量生產。

  從深空探測到智能家居，射頻微波功率放大器正以“隱形引擎”的身份，推動著無線技術的每一次飛躍。隨著6G太赫茲通信和量子雷達的興起，這一領域的技術突破將持續重塑人類與信息的交互方式。
