高速光電探測器模塊工作原理、定義、核心特點及應用領域分析

  在5G網絡、數據中心和人工智能計算需求爆發的今天，全球數據流量正以每年30%的速度激增。面對這一挑戰，傳統電互連技術因帶寬限制和信號衰減問題逐漸力不從心，而光互連技術憑借其超低損耗和超大帶寬的優勢，成為突破傳輸瓶頸的關鍵。在這場光通信革命中，高速光電探測器模塊如同“光速捕手”，將光信號精準轉換為電信號，成為支撐現代通信系統的核心器件。

  一、高速光電探測器模塊的定義與工作原理：

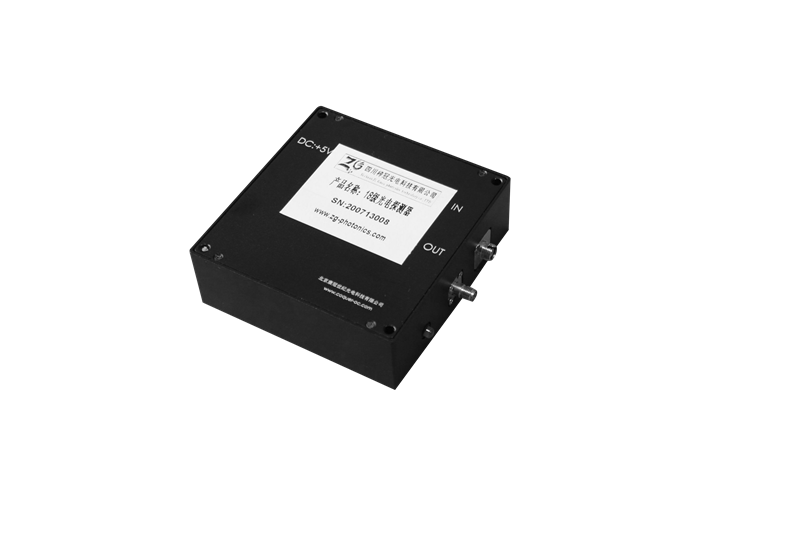

  高速光電探測器模塊是一種集成了光電探測器芯片、信號放大電路和光學耦合接口的高性能光電器件。其核心功能是將1550nm波段的光信號轉換為電信號，同時保持信號的完整性和時序精度。

  工作過程可分為三個階段：

  1、光吸收階段：當光子能量超過半導體材料禁帶寬度時，價帶電子躍遷至導帶，形成電子-空穴對。例如，InGaAs材料在1550nm波長下具有極高的吸收系數，可實現高效光子捕獲。

  2、載流子輸運階段：在電場作用下，光生載流子以約1×10?cm/s的飽和速度向電極遷移。波導耦合結構通過垂直光入射設計，使光傳播方向與載流子運動方向垂直，顯著減少渡越時間。

  3、信號轉換階段：跨阻放大器（TIA）將微弱光電流轉換為電壓信號，并通過SMA射頻接口輸出。武漢泰肯光電的TC-PT-40G模塊采用交流耦合技術，可在40GHz帶寬下實現-3dB信號衰減。

  二、高速光電探測器模塊的核心特點：

  現代高速光電探測器模塊呈現出三大技術突破：

  1、超寬工作帶寬：通過優化器件結構，商用產品已實現14GHz至110GHz的帶寬覆蓋。InP基波導耦合探測器采用單行載流子（UTC）結構，將電子渡越時間縮短至皮秒級。

  2、超高響應靈敏度：Ge/Si雪崩光電探測器（APD）通過分離吸收、電荷和倍增層（SACM）設計，在-1V偏壓下實現0.8A/W的響應度，同時將增益帶寬積提升至300GHz以上。

  3、卓越環境適應性：氣密封裝技術使器件可在-40℃至+85℃溫度范圍內穩定工作，四川梓冠光電的寬帶InGaAs探測器更將存儲溫度擴展至-55℃至+125℃。

  三、高速光電探測器模塊的應用領域：

  1、光纖通信系統：在400G/800G相干光傳輸中，TC-PT-50G模塊可支持PAM4調制格式，實現單波長800Gbps傳輸速率。

  2、激光雷達（LiDAR）：1550nm波長探測器因人眼安全特性，成為自動駕駛激光雷達的首選方案，探測距離突破300米。

  3、量子通信：平衡探測器模塊通過集成兩個匹配光電二極管，將共模噪聲抑制比提升至40dB，滿足量子密鑰分發（QKD）的超高信噪比要求。

  4、光纖傳感：分布式聲波傳感（DAS）系統利用探測器陣列實現千米級光纖的振動監測，空間分辨率達1米。

  四、高速光電探測器模塊的結構與材料創新：

  1、面入射結構：傳統PIN探測器采用垂直光入射設計，武漢泰肯的3GHz模塊通過優化本征區厚度，在1550nm波長下實現0.9A/W響應度。

  2、波導耦合結構：InP基波導探測器將光吸收區與載流子收集區分離，Beling團隊研發的145GHz器件通過4μm×7μm有源區設計，突破了RC時間常數限制。

  3、硅基異質集成：Ge/Si探測器通過兩步生長工藝在硅襯底上制備高質量鍺層，實現與CMOS工藝的兼容。最先進的SACM-APD結構將暗電流控制在1nA以下，同時保持25GHz帶寬。

  五、高速光電探測器模塊的使用方法與注意事項：

  1、防靜電處理：操作時必須佩戴防靜電手環，避免直接觸摸金手指接口。四川梓冠光電的脈沖探測模塊IAM-330采用金屬外殼封裝，ESD防護等級達HBM 8kV。

  2、光纖耦合對準：使用五維調節架進行亞微米級對準，確保耦合損耗低于0.5dB。武漢泰肯的TC-PD-50G模塊配備FC/APC接口，支持單模光纖直接耦合。

  3、偏置電壓控制：APD探測器需精確控制反向偏壓，梓冠光電的平衡探測器模塊內置自動增益控制（AGC）電路，可在50V至150V范圍內動態調整。

  四川梓冠光電：全場景解決方案提供商

  作為國內領先的光電器件制造商，四川梓冠光電提供三大系列高速探測器產品：

  1、寬帶InGaAs探測器：采用TO-Can封裝，支持1260-1600nm波長范圍，飽和光功率達10dBm，可原位替換EM169型號。

  2、SOI芯片探測器陣列：基于硅基鍺-硅材料，實現8通道光電集成，偏振相關損耗低于0.5dB，適用于相干光通信系統。

  3、脈沖探測模塊IAM-330：金屬外殼封裝設計，支持900-1700nm寬波段探測，上升時間小于30ps，廣泛應用于激光測距和光時域反射儀（OTDR）。

  在光通信技術向Tbps時代邁進的征程中，高速光電探測器模塊正經歷著從分立器件到集成光子芯片的范式轉變。隨著硅基異質集成技術的成熟，未來探測器將實現與調制器、波分復用器的單片集成，為6G網絡和量子互聯網構建起更高效的光互連基礎設施。
