1550單模DFB蝶形激光器工作原理、定義、核心特點以及應用領域分析

  在光纖通信與高精度傳感技術飛速發展的今天，1550nm波段因其低損耗、高傳輸容量等特性，成為長距離通信和分布式傳感系統的核心波長。而1550單模DFB（Distributed Feedback，分布反饋）蝶形激光器，憑借其卓越的單模特性、窄線寬輸出和高度集成的封裝設計，成為這一領域的“黃金光源”。本文將從工作原理、定義、核心特點以及應用領域等維度，全面解析這一關鍵器件的技術魅力。

  一、1550單模DFB蝶形激光器的定義：

  DFB激光器是一種通過內置布拉格光柵實現單縱模輸出的半導體激光器。與傳統的FP（Fabry-Perot）激光器多縱模工作模式不同，DFB激光器將光柵直接集成在有源層中，利用光柵的衍射效應實現波長選擇，僅允許特定波長的光在諧振腔內形成穩定振蕩，從而輸出單縱模激光。1550nm波段對應光纖通信的C波段（1530-1565nm），是光纖損耗最低的窗口，而蝶形封裝則通過集成熱電制冷器（TEC）、熱敏電阻、背光監測二極管（PD）等組件，實現了對激光器溫度、電流和光功率的精準控制，確保輸出波長的長期穩定性。

  二、1550單模DFB蝶形激光器的工作原理：

  DFB激光器的核心在于其內置的布拉格光柵。當電流注入有源區時，電子與空穴復合產生自發輻射光，其中滿足布拉格條件（即波長等于光柵周期的兩倍折射率）的光會被光柵反射并增強，形成穩定的激光振蕩。這一過程類似“光學濾波器”，僅允許特定波長的光通過，而抑制其他邊模。蝶形封裝中的TEC通過調節激光器溫度，進一步控制半導體材料的折射率，實現波長的精細調諧（典型調諧范圍達±0.1nm/℃），確保輸出波長與ITU-T標準波長嚴格匹配。

  三、1550單模DFB蝶形激光器的核心特點：

  1、超窄線寬：DFB激光器的線寬普遍小于1MHz，部分高端產品可低至100kHz，遠優于FP激光器的數納米線寬。窄線寬特性可顯著降低光纖傳輸中的色散效應，支持更高速率（如100Gbps以上）和更長距離（如100公里以上）的通信。

  2、高邊模抑制比（SMSR）：SMSR是衡量單模特性的關鍵指標，DFB激光器的SMSR通常超過40dB，部分產品可達50dB以上，意味著主模功率比邊模高100倍以上，有效抑制多模干擾。

  3、高功率輸出：通過優化芯片設計，1550nm DFB激光器的輸出功率可達100mW以上，滿足長距離傳輸和分布式傳感系統的需求。

  4、高可靠性：蝶形封裝采用氣密性設計，內置ESD防護和浪涌保護電路，可在-40℃至85℃的寬溫范圍內穩定工作，壽命超過25年。

  四、1550單模DFB蝶形激光器的應用領域：

  1、光纖通信：作為DWDM（密集波分復用）系統的核心光源，DFB激光器支持多波長并行傳輸，大幅提升光纖容量。例如，在5G前傳網絡中，1550nm DFB激光器可實現10公里無中繼傳輸，速率達25Gbps。

  2、分布式光纖傳感：在油氣管道監測、橋梁結構健康檢測等領域，DFB激光器的窄線寬特性可實現高精度應變和溫度測量，空間分辨率達米級。

  3、量子通信：窄線寬DFB激光器是量子密鑰分發（QKD）系統的關鍵器件，其低相位噪聲特性可確保量子態的穩定傳輸。

  4、激光雷達（LiDAR）：1550nm波長對人眼安全，且在大氣中的衰減較低，適用于車載激光雷達和地形測繪。

  五、1550單模DFB蝶形激光器的結構與材料：

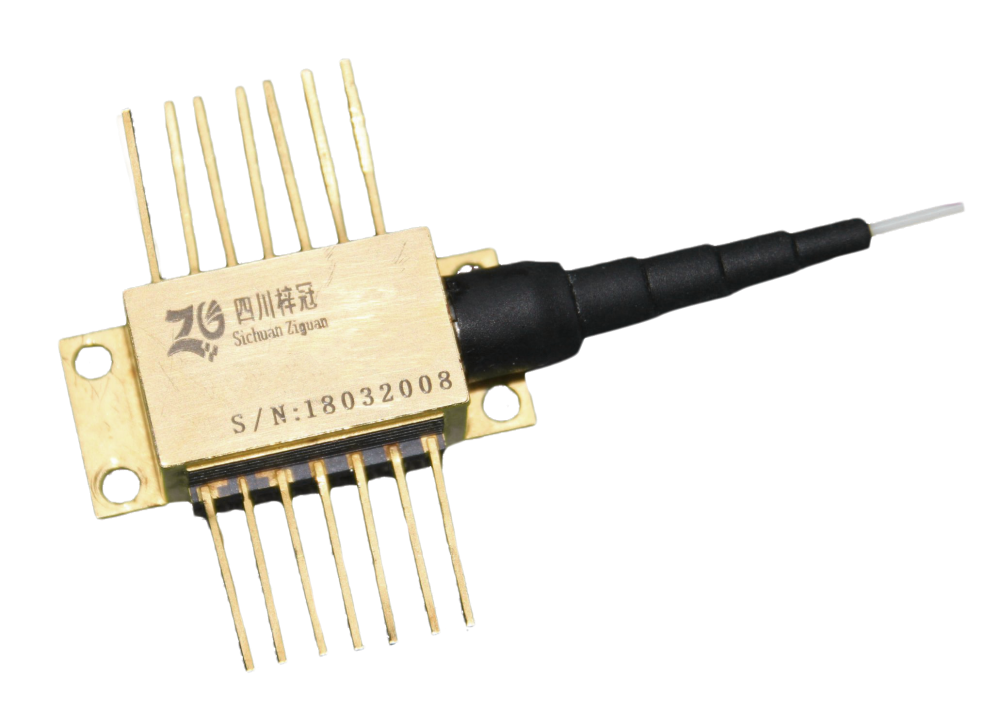

  DFB蝶形激光器通常采用14針或9針蝶形封裝，內部集成以下組件：

  1、激光芯片：以InP（磷化銦）為基底，通過MOCVD（金屬有機化學氣相沉積）技術生長多層量子阱結構，實現高效發光。

  2、布拉格光柵：通過電子束光刻或全息曝光技術制備，周期精度達納米級。

  3、TEC與熱敏電阻：TEC采用帕爾貼效應實現制冷/加熱，熱敏電阻（如NTC熱敏電阻）實時監測溫度，形成閉環控制。

  4、背光PD：監測激光器輸出功率，通過反饋電路調整驅動電流，確保功率穩定。

  六、1550單模DFB蝶形激光器的使用方法：

  1、靜電防護：操作前佩戴ESD腕帶，避免人體靜電損壞激光器。

  2、散熱安裝：在安裝座上涂抹導熱硅脂，將激光器底部與安裝座金屬面緊密接觸，確保TEC散熱效率。

  3、引腳連接：根據引腳定義圖，正確連接電源、TEC、PD和RF信號線。例如，引腳1通常為熱敏電阻正極，引腳6為TEC正極。

  4、溫度與電流設置：通過驅動器設置TEC溫度（典型值25℃），并限制最大驅動電流（如100mA），避免激光器過載。

  5、波長調諧：通過調節TEC電流或驅動電流，實現波長微調。例如，溫度每升高1℃，波長增加約0.09nm。

  四川梓冠光電科技有限公司作為國內領先的光通信器件供應商，提供全系列1550nm DFB蝶形激光器產品，涵蓋10mW至100mW輸出功率，支持CWDM/DWDM波長定制，并可集成光隔離器、保偏光纖等組件。其產品通過Telcordia GR-468可靠性認證，廣泛應用于5G前傳、數據中心互聯和分布式傳感領域。此外，梓冠光電還提供光開關、光衰減器、光纖準直器等配套器件，為客戶提供“一站式”光通信解決方案。

  1550單模DFB蝶形激光器以其卓越的性能和廣泛的應用，成為光通信與傳感領域的“心臟器件”。隨著5G、量子通信和智能傳感技術的快速發展，DFB激光器將持續進化，為構建更高效、更智能的光子網絡提供核心支撐。
