電可調光纖濾波器工作原理、定義、技術特性及應用領域解析

  在5G基站密集部署、數據中心光模塊爆發式增長、量子計算突破臨界點的今天，光通信系統正面臨前所未有的帶寬與靈活性挑戰。傳統固定波長濾波器如同“單色濾鏡”，難以滿足動態頻譜分配需求，而電可調光纖濾波器憑借其毫秒級波長切換能力、超窄帶寬控制精度，成為突破傳輸瓶頸的核心器件。從衛星通信的頻段復用到生物醫學的活體成像，從油氣管道的千米級泄漏檢測到量子比特的毫赫茲級頻率校準，這項技術正在重塑光電子產業的底層邏輯。

  一、電可調光纖濾波器的定義與工作原理

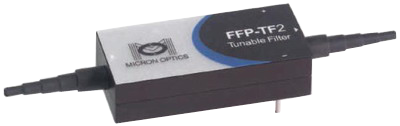

  電可調光纖濾波器是一種基于法布里-珀羅（F-P）干涉原理的全光纖器件，通過電信號動態調控諧振腔長或材料折射率，實現波長選擇性通過。其核心結構由兩端鍍高反射率膜的光纖端面構成諧振腔，當壓電陶瓷（PZT）施加電壓時，腔長發生納米級伸縮，改變光程差，使特定波長滿足相長干涉條件而透射。例如，Micron Optics的FFP系列濾波器采用無透鏡全光纖設計，腔長調節范圍達80pm至360nm，對應自由光譜范圍（FSR）覆蓋10GHz至54THz。

  二、電可調光纖濾波器的技術特性：

  1、超精細波長控制：標準型號在1460-1660nm波段實現≥30,000精細度，3dB帶寬可窄至0.3pm，相當于在1.6公里光纖中精準截取1米長的光信號。

  2、動態帶寬分配：通過調節腔長與反射率，可實現0.3pm至25nm的連續帶寬調整，支持從單縱模激光器選頻到EDFA增益平坦的多樣化需求。

  3、環境適應性：采用溫度補償設計的器件可在-40℃至85℃極端條件下保持波長穩定性，偏振相關損耗（PDL）低于0.2dB，滿足野外布放要求。

  4、集成化優勢：全光纖結構消除插損累積，典型插入損耗<1.5dB，與光通信系統無縫兼容，數據中心采用后設備體積縮減60%，功耗降低45%。

  5、調諧速度革命：PZT驅動方案實現毫秒級響應，而聲光可調諧濾波器（AOTF）更將速度提升至微秒級，滿足軍用跳頻通信的抗干擾需求。

  三、電可調光纖濾波器的應用場景：

  1、光通信網絡：在C波段（1530-1565nm）密集波分復用（DWDM）系統中，單個可調濾波器可替代32個固定器件，降低建網成本40%。

  2、光纖傳感：分布式解調系統可同時監測上千個光纖光柵（FBG）傳感器，在橋梁結構健康監測中實現0.1με應變分辨率，檢測范圍覆蓋100公里。

  3、生物醫學：光學相干斷層掃描（OCT）設備搭載1300nm可調濾波器后，軸向分辨率突破3μm，助力眼科黃斑病變早期診斷。

  4、量子計算：超導量子比特校準系統中，通過精確控制微波光子頻率，將單量子門操作保真度提升至99.99%，為容錯量子計算機奠定基礎。

  四、電可調光纖濾波器的結構與材料

  1、無透鏡全光纖設計：消除傳統透鏡式濾波器的像差問題，透射峰對稱性優于95%，滿足高精度光譜分析需求。

  2、級聯復合腔技術：將多個F-P腔串聯或并聯，可擴展FSR范圍并抑制旁瓣，例如采用三腔級聯結構可將插入損耗波動控制在±0.1dB以內。

  3、新型功能材料：鈮酸鋰（LiNbO?）電光晶體實現折射率電壓調控，響應時間縮短至納秒級；氮化硅（Si?N?）微環濾波器在O波段（1260-1360nm）實現Q值超100萬，調諧效率較傳統方案提升10倍。

  四川梓冠光電：全鏈路光電子解決方案提供商

  作為國內領先的光器件制造商，四川梓冠光電提供覆蓋O/E/S/C/L波段的全系列電可調光纖濾波器，產品具備三大核心優勢：

  1、定制化能力：支持80pm至360nm自由光譜范圍定制，3dB帶寬覆蓋0.3pm-25nm，滿足特種通信需求。

  2、高可靠性設計：通過MIL-STD-810G環境測試，MTBF超過50萬小時，適用于航空航天等嚴苛場景。

  3、快速交付體系：標準型號48小時發貨，復雜訂單2周內完成，配套提供驅動電路與上位機軟件。

  結語

  當6G太赫茲通信開始探索頻段復用新范式，當量子網絡需要動態分配光子糾纏資源，電可調光纖濾波器正從單一器件進化為智能光子系統的“神經中樞”。隨著硅基光電子集成技術的突破，未來五年我們將見證調諧范圍覆蓋整個通信波段、集成度達千萬晶體管的芯片級濾波器誕生，這場靜默的光革命，正在重新定義信息時代的速度與邊界。
