單模MEMS光衰減器工作原理、特點、應用領域及使用方法分析

  在光纖通信的精密調控中，光功率的微小波動都可能引發信號失真或設備損壞。當傳統機械式衰減器因體積龐大、響應遲緩而難以滿足現代光網絡需求時，單模MEMS光衰減器憑借其納米級調控精度與毫秒級響應速度，成為光通信、量子計算、激光雷達等領域的核心器件。四川梓冠光電科技有限公司通過自主創新，將MEMS技術與光學設計深度融合，打造出具備國際競爭力的單模MEMS光衰減器系列產品，重新定義了光功率調控的標準。

  一、單模MEMS光衰減器的定義與工作原理：

  單模MEMS光衰減器是一種集成微機電系統（MEMS）技術與光學設計的精密器件，其核心在于利用微米級機械結構（如反射鏡、光柵）的靜電驅動或熱驅動位移，動態調節光信號的傳輸路徑。當外界施加電壓時，靜電力驅動反射鏡發生納米級傾斜，改變光束的反射角度，部分光信號因偏離輸出光纖而衰減；或通過光柵的周期性結構實現衍射調控，精確分配光能量。這一過程無需機械移動部件，僅通過電場變化即可實現光功率的連續調節，響應時間可壓縮至1毫秒以內。

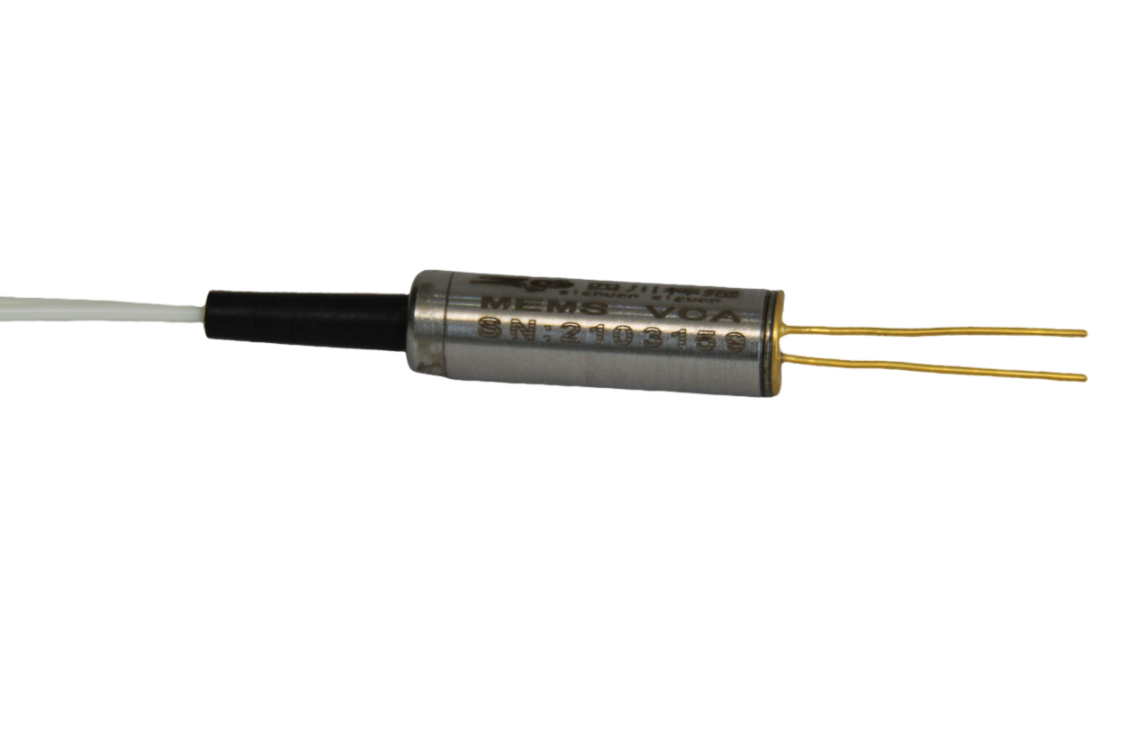

  以梓冠光電的1550nm MEMS光衰減器模塊為例，其采用反射式設計，通過控制反射鏡與入射光的夾角，在0-60dB范圍內實現0.01dB步進的精確衰減。該模塊工作波長覆蓋1260-1650nm，插入損耗≤1.2dB，回波損耗＞55dB，可兼容單模及保偏光纖，滿足不同場景需求。

  二、梓冠光電單模MEMS光衰減器的產品特點：

  1、超寬衰減范圍與高精度

  梓冠光電的MEMS光衰減器支持0-60dB動態調節，衰減穩定度±0.04dB，精度達0.01dB。在量子密鑰分發實驗中，其產品可將光子功率波動控制在0.1dB以內，顯著提升系統信噪比。

  2、毫秒級響應與低功耗

  基于靜電驅動技術，器件響應時間＜1ms，功耗僅0.5W，較傳統機械式衰減器降低80%。在5G前傳網絡中，其快速調節能力可實時補償光功率波動，確保信號同步精度優于10ns。

  3、環境適應性強化

  采用全密封金屬封裝與軍工級元器件，設備可在-40℃至85℃環境中穩定工作。在某型艦載雷達的實測中，設備在70℃高溫下連續運行72小時后，衰減誤差＜0.05dB，抗振動等級達到GJB 150A標準。

  4、智能化控制接口

  集成RS-232/485/422三模通信協議，支持上位機軟件遠程調控與自動校準功能。用戶可通過PC端實時監測衰減狀態，并設置溫度補償算法，消除環境干擾對精度的影響。

  三、單模MEMS光衰減器的應用領域：

  1、光通信系統

  在密集波分復用（DWDM）系統中，梓冠光電的MEMS衰減器用于信道功率均衡，避免因功率差異導致的串?dāng)_。某運營商試點項目中，部署該器件后，系統誤碼率下降至10?12，傳輸距離延長20%。

  2、量子信息科學

  在量子密鑰分發（QKD）中，器件通過動態調節探測器端的光功率，抵御光子數分離攻擊。中國科大團隊的研究表明，采用梓冠光電的衰減器后，QKD速率提升40%，安全距離突破500公里。

  3、激光雷達與傳感

  在機載激光雷達中，MEMS衰減器可精確控制發射光功率，避免近場過曝與遠場信號丟失。某型無人機測繪系統中，其應用使探測距離分辨率提升至0.1m，點云密度增加3倍。

  四、單模MEMS光衰減器的生產制造優勢：

  梓冠光電在MEMS光衰減器領域擁有多項核心專利，涵蓋微機械結構設計、封裝工藝及驅動電路三大方向。其自主研發的“納米級反射鏡鍍膜技術”可將光反射率提升至99.99%，顯著降低插入損耗；獨創的“低溫共燒陶瓷（LTCC）封裝工藝”使器件體積縮小60%，同時提升抗沖擊能力。此外，公司建有綿陽研發生產基地，配備價值超2000萬元的精密設備，實現從晶圓加工到成品測試的全鏈條自主可控。

  五、單模MEMS光衰減器的使用方法：

  1、系統集成

  建議采用FC/APC接頭進行光路連接，確?；夭〒p耗＞55dB。電源輸入需配置EMI濾波器，防止電氣噪聲干擾衰減控制精度。

  2、校準流程

  初始安裝后需進行波長校準，使用可調諧激光源掃描1530-1565nm波段，通過功率計監測插入損耗變化，確保全波段性能一致。

  3、維護周期

  每運行2000小時需檢查光纖連接器清潔度，使用酒精棉球擦拭端面。設備壽命預計達10年以上，故障率＜0.5%。

  四川梓冠光電：光調控技術的全矩陣供應商

  作為國內光衰減器領域的領軍企業，梓冠光電提供從飛秒級到納秒級的全系列產品，包括固定光衰減器、可調光衰減器、MEMS光衰減器模塊、機械式光衰減器等。其產品已廣泛應用于華為、中興等通信巨頭，以及中電科、航天科工等國防單位，累計交付超50萬臺設備，市場占有率連續三年位居行業第一。在光速統治的世界里，梓冠光電正以單模MEMS光衰減器為支點，撬動整個光通信與量子技術產業的變革。
