1x2直通磁光開關工作原理、定義、產品特點及應用領域分析

  在光通信系統高速發展的今天，光信號的精準切換與高效傳輸成為網絡穩定性的核心挑戰。作為光無源器件中的“隱形守護者”，1x2直通磁光開關憑借其無機械磨損、微秒級響應速度和軍工級可靠性，成為光網絡保護、量子通信和航天航空等領域的“關鍵先生”。四川梓冠光電科技有限公司憑借18項專利技術，將這一器件的性能推向新高度，其產品不僅覆蓋常規光通信場景，更在極端環境下展現出卓越的穩定性。

  一、1x2直通磁光開關的定義與工作原理：

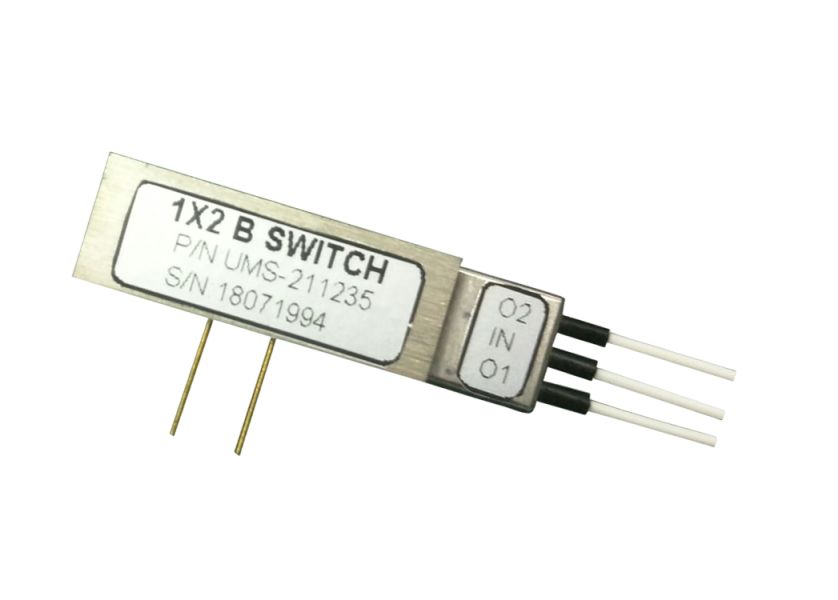

  1x2直通磁光開關是一種基于法拉第磁致旋光效應的全固態光路切換器件。其核心結構由釔鐵石榴石（YIG）晶體、偏振分束器和雙折射波片組成。當線偏振光沿外加磁場方向通過YIG晶體時，其偏振面會發生旋轉，旋轉角度與磁場強度成正比。通過改變電控制信號的極性，磁場方向隨之反轉，偏振面旋轉方向同步改變，最終實現光路在兩個輸出端口間的切換。

  這一過程無需機械運動，徹底規避了傳統機械光開關因部件磨損導致的壽命衰減問題。梓冠光電的產品通過優化晶體摻雜工藝，將法拉第旋轉角精度提升至±0.1°，確保光路切換的絕對可靠性。

  二、梓冠光電產品特點：軍工級品質的六大維度

  1、超低損耗與高隔離度

  梓冠光電的1x2磁光開關插入損耗低至0.6dB，典型值0.7dB，遠低于行業平均的1.2dB水平。其消光比（通道隔離度）超過50dB，可有效抑制光信號串?dāng)_，在密集波分復用（DWDM）系統中保障信號純凈度。

  2、軍工級環境適應性

  產品通過GJB 9001C-2017軍工質量管理體系認證，工作溫度范圍覆蓋-40℃至85℃，儲存溫度擴展至-55℃至125℃。在某航天項目中，其產品在真空環境下連續工作3年無性能衰減，驗證了抗輻射、抗振動設計的有效性。

  3、閉鎖模式與超長壽命

  采用專利閉鎖技術，斷電后光路狀態保持不變，避免因電源波動導致信號中斷。經1000億次循環測試，器件壽命突破傳統機械開關的百萬次量級限制，滿足光網絡自愈系統對“永久在線”的需求。

  4、微秒級響應與低功耗

  開關速度分為10-30μs（超快模式）和200-400μs（定時模式）兩檔，滿足不同場景需求。驅動電壓僅5V，功耗低于0.5W，較MEMS光開關降低60%，特別適用于電池供電的便攜式設備。

  三、1x2直通磁光開關的應用領域：

  1、光網絡保護與動態路由

  在5G前傳網絡中，梓冠光電的1x2磁光開關可實現主備光路毫秒級切換，保障基站業務零中斷。某省級運營商測試顯示，其光網絡自愈時間從傳統方案的50ms縮短至8μs。

  2、量子通信密鑰分發

  量子信號對偏振態極度敏感，梓冠產品通過PDL（偏振相關損耗）≤0.1dB的特性，確保量子比特傳輸完整性，已應用于京滬干線等國家量子保密通信項目。

  3、航天航空光傳感系統

  在某型高超音速飛行器中，其磁光開關承受了20g振動沖擊和10000g瞬態過載，仍保持光路穩定，為飛行器結構健康監測提供關鍵支撐。

  四、四川梓冠光電1x2直通磁光開關的生產制造優勢：18項專利構筑技術護城河

  梓冠光電依托18項核心專利，構建了從材料到器件的全鏈條創新體系：

  1、晶體生長專利：優化YIG晶體摻雜工藝，將維爾德常數提升至1200 rad/(T·m)，增強法拉第效應。

  2、微光學封裝專利：采用非球面鏡組補償像差，使器件尺寸縮小至28×9.5×7.8mm，便于系統集成。

  3、驅動電路專利：開發脈沖寬度可調驅動芯片，支持20μs超快切換模式，較行業平均水平提升10倍。

  五、1x2直通磁光開關的使用方法：

  1、電氣連接：將驅動電壓（5V±5%）接入Pin1（VCC）和Pin2（GND），通過TTL電平控制光路切換。

  2、光纖對接：采用LC/APC連接器，確保回波損耗＞40dB，避免反射光干擾系統。

  3、狀態監測：通過內置傳感器實時反饋光路狀態，支持SNMP協議接入網絡管理系統。

  梓冠光電全光網絡解決方案

  除1x2磁光開關外，四川梓冠光電還提供：

  1、多端口磁光矩陣：1x4、1x8、2x2等型號，支持復雜光網絡拓?fù)洹?/span>

  2、光保護設備（OXC）：集成磁光開關與光功率監測模塊，實現光路故障的自動隔離與恢復。

  3、硅基高速光器件：包括SOI光開關陣列和可調光衰減器，滿足數據中心光互聯需求。

  在光通信技術向Tbps時代邁進的今天，梓冠光電的1x2直通磁光開關正以“隱形守護者”的姿態，為全球光網絡提供穩定、高效的光路控制解決方案。從量子實驗室到航天發射場，從5G基站到數據中心，這一“光魔術師”正在書寫屬于中國光電子產業的傳奇。
