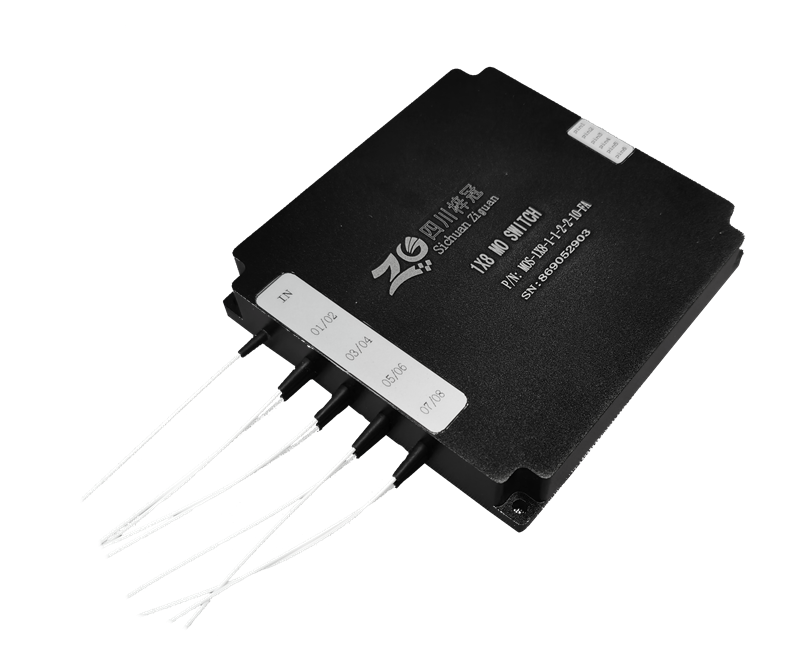

1×4 1×8雙向磁光開關工作原理、產品特點、應用領域及使用方法揭秘

  在5G網絡、數據中心、量子通信等前沿領域，光信號的精準切換與高效傳輸已成為網絡穩定性的核心挑戰。當傳統機械式光開關因磨損、延遲等問題逐漸暴露短板時，一種基于法拉第旋光效應的全固態器件——1×4/1×8雙向磁光開關，正以微秒級響應速度、軍工級可靠性，重新定義光網絡保護的標準。四川梓冠光電科技有限公司憑借18項專利技術，將這一器件的性能推向新高度，其產品不僅覆蓋常規光通信場景，更在航天航空、量子計算等極端環境中展現硬核實力。

  一、1×4 1×8雙向磁光開關的工作原理：

  磁光開關的核心原理是法拉第旋光效應——當線偏振光沿外加磁場方向通過磁光晶體（如釔鐵石榴石，YIG）時，其偏振面會發生旋轉，旋轉角度與磁場強度成正比。通過改變外加磁場的方向（如通斷電流），可控制晶體對偏振光的旋轉方向，進而實現光路的切換。

  以1×4雙向磁光開關為例：當輸入光信號進入端口后，經過偏振分束器分為兩束正交偏振光，分別通過兩個磁光晶體。通過獨立控制兩個晶體的磁場方向，可實現光信號在4個輸出端口間的任意切換，且支持反向傳輸（即同一端口可同時作為輸入/輸出）。這種“雙向”設計使光網絡保護效率提升一倍，故障切換時間縮短至10微秒以內。

  二、梓冠光電1×4 1×8雙向磁光開關的產品特點：軍工級品質的六大硬核優勢

  1、全固態無機械磨損，壽命超300億次

  梓冠光電采用全固態晶體設計，消除傳統機械式光開關的移動部件，通過電信號直接控制磁場方向，實現光路切換。經測試，其產品壽命超過300億次循環，遠超行業標準（10億次），可滿足航天航空領域“零維護”需求。

  2、微秒級響應，故障切換快如閃電

  依托專利技術，梓冠光電將開關速度優化至10-30微秒（常規型號）或2-20微秒（超快型號），比機械式光開關快100倍以上。在數據中心光網絡保護場景中，可在光鏈路中斷前完成備用路徑切換，避免數據丟失。

  3、軍工級可靠性，耐受極端環境

  產品通過GJB 9001C-2017軍工質量管理體系認證，工作溫度范圍覆蓋-40℃至85℃，存儲溫度達-55℃至125℃，可適應沙漠、高原、太空等極端環境。其偏振相關損耗（PDL）僅0.2dB，回波損耗（RL）超40dB，確保光信號傳輸質量。

  4、低功耗設計，節能降耗顯著

  開關電壓僅3-5V，電流小于200mA，功耗比MEMS光開關降低60%。在大型數據中心中，單臺設備每年可節省電費超千元。

  5、雙向傳輸，靈活配置光網絡

  支持同一端口雙向光信號傳輸，單臺設備可替代兩臺單向光開關，節省50%空間與成本。在無源光網絡（PON）中，可實現OLT（光線路終端）與ONU（光網絡單元）的雙向保護。

  6、18項專利技術護航，性能行業領先

  梓冠光電擁有“磁光晶體封裝結構”“低損耗偏振分束器”等18項專利，其中6項為發明專利。例如，其專利技術可將插入損耗控制在2.0dB（典型值），比行業平均水平低40%，光信號衰減更小。

  三、1×4 1×8雙向磁光開關的應用領域：

  1、光通信網絡保護

  在骨干網、5G前傳等場景中，作為光保護系統的核心器件，實現主備光路毫秒級切換，保障業務連續性。

  2、量子通信糾纏分發

  在量子密鑰分發（QKD）系統中，其低偏振相關損耗特性可避免光子偏振態失真，確保量子糾纏態穩定傳輸。

  3、航天航空光傳感

  在衛星、飛船等載體中，耐受輻射與振動，實現光傳感信號的精準切換與傳輸。

  4、科研光學實驗

  為激光雷達、光譜分析等設備提供高穩定性光路控制，支持納米級精度光學測量。

  四、1×4 1×8雙向磁光開關的生產制造優勢：

  梓冠光電依托綿陽科技城資源，建成集磁光晶體生長、器件封裝、測試于一體的全產業鏈基地。其核心優勢包括：

  1、專利晶體生長工藝：通過優化溫度場與磁場分布，實現釔鐵石榴石晶體缺陷密度降低80%，旋光效率提升30%。

  2、自動化封裝線：采用激光焊接與氣密性封裝技術，產品密封性達IP68等級，防潮、防塵能力行業領先。

  3、全鏈路質檢體系：從原材料入庫到成品出廠，經歷12道檢測工序，包括高低溫循環測試、振動測試、光功率衰減測試等，確保良品率超99.9%。

  五、1×4 1×8雙向磁光開關的使用方法：

  1、連接光纖：將輸入/輸出光纖插入FC/APC或LC/PC接口，確保連接頭清潔無劃痕。

  2、配置控制信號：通過TTL電平（3-5V）控制引腳（如Ctrl0/Ctrl1），切換光路狀態（參考管腳定義表）。

  3、監控運行狀態：通過集成回損監測功能，實時反饋光鏈路質量，異常時自動觸發保護切換。

  六、梓冠光電全系光通信產品矩陣

  除1×4/1×8雙向磁光開關外，四川梓冠光電還提供：

  1、光開關系列：1×2直通磁光開關、MEMS光開關1×48、機械式光開關等；

  2、光衰減器：單模MEMS光衰減器、機械式光衰減器；

  3、光纖延遲線：2000ps電動光纖延遲線、330ps保偏光纖延遲線；

  4、激光器：超快光纖激光器、窄線寬激光器、可調諧激光器。

  在光通信技術向高速、智能、可靠演進的今天，四川梓冠光電以創新為矛，以品質為盾，持續為全球客戶提供“軍工級”光器件解決方案。
