1550nm保偏光纖延遲線工作原理、產品特點及應用解析

在5G基站同步、量子通信糾纏分發、雷達目標模擬等尖端領域，光信號的時間精度直接決定了系統的性能上限。當傳統延遲線因偏振態失真、延遲范圍受限等問題難以滿足需求時，1550nm保偏光纖延遲線憑借其納秒級延遲精度、零偏振串?dāng)_和軍工級可靠性，成為光信號時間控制的“黃金標準”。四川梓冠光電科技有限公司依托18項專利技術，將這一器件的性能推向新高度，其產品不僅覆蓋常規通信場景，更在航天航空、量子計算等極端環境中展現硬核實力。

一、1550nm保偏光纖延遲線的工作原理：

1550nm保偏光纖延遲線的核心原理基于光在光纖中的群速度延遲。當光信號注入單模保偏光纖時，其傳播速度由光纖的群折射率決定（約為1.46），傳播時間與光纖長度成正比。通過精確控制光纖長度（如卷繞不同圈數）或采用光纖布拉格光柵（FBG）動態調節折射率，可實現光信號的納秒至微秒級延遲。

保偏設計的關鍵作用：傳統單模光纖在彎曲、振動等環境下會導致光信號偏振態隨機變化，引發信號失真。而保偏光纖（如熊貓型光纖）通過在纖芯兩側引入高應力區，形成雙折射效應，強制光信號沿兩個正交偏振主軸傳輸，即使在外界干擾下仍能保持偏振態穩定，確保延遲精度不受環境影響。

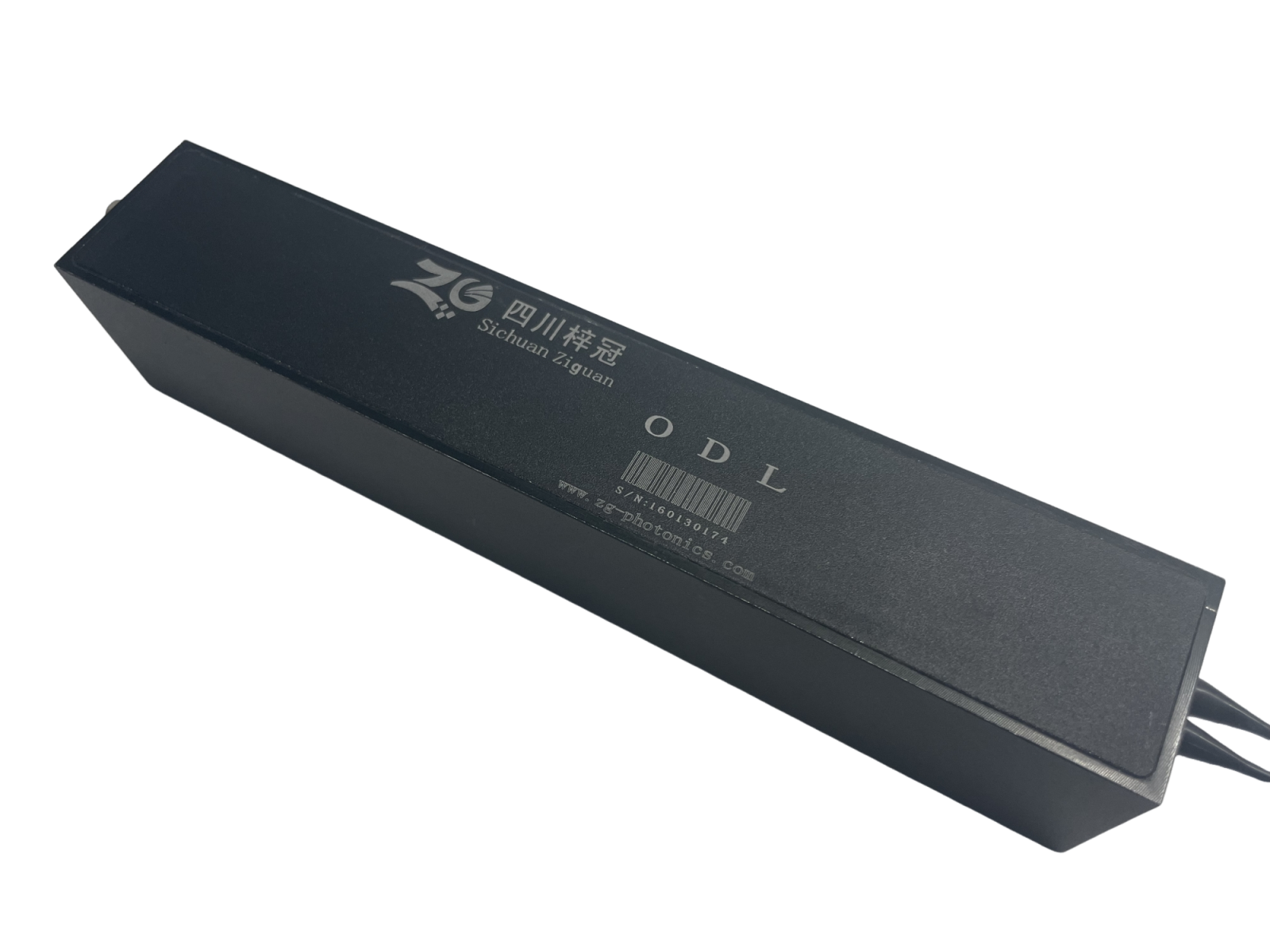

1550nm保偏光纖延遲線

二、梓冠光電1550nm保偏光纖延遲線的產品特點：軍工級品質的五大硬核優勢

1、超寬延遲范圍，覆蓋全場景需求

梓冠光電提供0-1500ps的延遲范圍，支持100ps、330ps、700ps、1500ps四檔可調，分辨率達0.05ps（50飛秒），滿足從光通信同步到雷達目標模擬的多樣化需求。例如，在5G基站時間同步中，330ps延遲模塊可精確補償基站間的傳輸時延，確保全網時鐘同步誤差小于±1ns。

2、軍工級可靠性，耐受極端環境

產品通過GJB 9001C-2017軍工質量管理體系認證，工作溫度范圍覆蓋-40℃至85℃，存儲溫度達-55℃至125℃，可適應沙漠、高原、太空等極端環境。其偏振相關損耗（PDL）僅<0.1dB，回波損耗（RL）超55dB，確保光信號傳輸質量。

3、低損耗設計，信號衰減更小

采用Fujikura PM Panda保偏光纖和非接觸式光纖纏繞工藝，插入損耗典型值僅0.8dB（1500ps模塊≤1.4dB），比行業平均水平低30%。在量子通信糾纏分發系統中，低損耗特性可避免光子損耗導致的糾纏態退相干，提升系統保真度。

4、多通道集成，節省空間與成本

梓冠光電推出2/4/8/16/24/64通道電動可調延遲線，支持FC/APC、LC/PC等多種接口，單臺設備可替代多臺單通道延遲線，節省50%以上空間。例如，在相控陣?yán)走_(dá)系統中，64通道延遲線可同時模擬64個目標的回波信號，顯著提升測試效率。

5、18項專利技術護航，性能行業領先

梓冠光電擁有“保偏光纖精密纏繞結構”“低損耗偏振分束器”等18項專利，其中6項為發明專利。例如，其專利技術可將光纖延遲線的插入損耗波動控制在±0.2dB以內，確保延遲穩定性。

三、1550nm保偏光纖延遲線的應用領域：

1、5G/6G光通信網絡

用于基站時鐘同步、光信號重構和延遲補償，解決高頻段（如毫米波）傳輸時延大、時鐘漂移等問題，提升網絡覆蓋和穩定性。

2、量子通信與計算

在量子密鑰分發（QKD）系統中，其低偏振相關損耗特性可避免光子偏振態失真，確保量子糾纏態穩定傳輸；在量子計算中，用于精確控制光子脈沖的時間序列，實現量子門操作。

3、航天航空與雷達測試

在衛星激光通信中，耐受輻射與振動，實現星間光鏈路的高精度同步；在雷達系統中，模擬不同距離目標的回波信號，為雷達系統的測試和校準提供精準數據支持。

4、醫學影像與光學測量

在光學相干斷層掃描（OCT）中，通過精確控制多組數據之間的時間一致性，提高醫學影像診斷的準確性和效率；在光學干涉儀中，引入精確的時間延遲，實現納米級位移測量。

四、1550nm保偏光纖延遲線的使用方法：

1、連接光纖：將輸入/輸出光纖插入FC/APC或LC/PC接口，確保連接頭清潔無劃痕。

2、配置延遲參數：通過RS-232/RS485接口或便攜式液晶控制器，設置目標延遲時間（如330ps）。

3、監控運行狀態：實時監測插入損耗、回波損耗等參數，異常時自動觸發保護機制。

五、四川梓冠光電：全系光通信解決方案提供商

除1550nm保偏光纖延遲線外，四川梓冠光電還提供：

1、光開關系列：1×4/1×8雙向磁光開關、MEMS光開關、機械式光開關；

2、光衰減器：?jiǎn)文?/span>/保偏電動光衰減器、手動可調光衰減器；

3、激光器：1550nm單波長光纖激光器、脈沖光纖激光器、飛秒光纖激光器；

4、其他光器件：高速光探測器、硅基高速器件、光路保護設備（OXC）。
