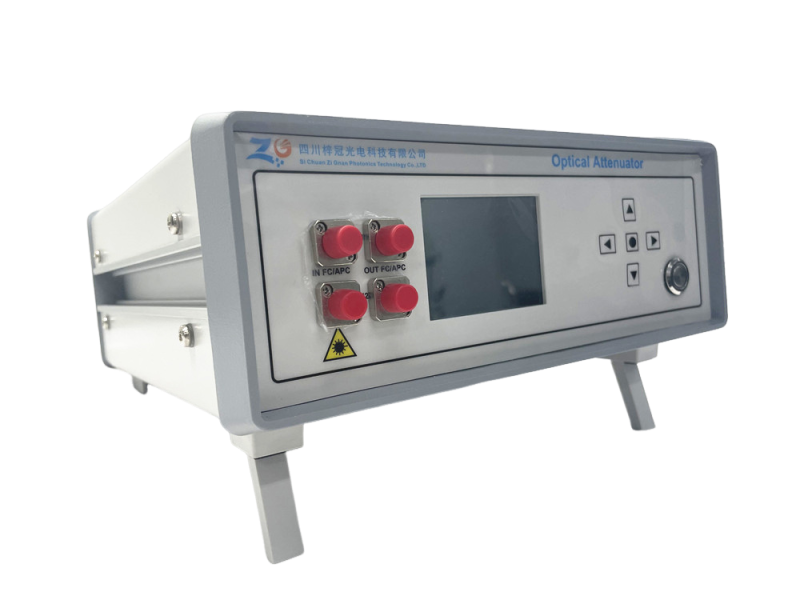

1550nm臺式光衰減器工作原理、定義、特點、應用領域及使用方法分析

  在5G基站同步的毫秒級時序中，在量子通信糾纏分發的納秒級精度里，光功率的微小波動都可能引發系統崩潰。當傳統機械式衰減器因體積龐大、響應遲緩而難以滿足現代光網絡需求時，四川梓冠光電推出的1550nm臺式光衰減器，以納米級調控精度與毫秒級響應速度，成為光通信、量子計算、激光雷達等領域的核心器件。

  一、1550nm臺式光衰減器的定義與工作原理：

  1550nm臺式光衰減器是一種通過物理或電子方式精確控制光信號功率的精密光學設備，專為1550nm波長（光通信C波段核心窗口）設計。其核心原理基于兩種技術路徑：

  1、機械式衰減：通過可變光闌或楔形濾光片改變光路截面積，實現功率線性衰減；

  2、電光效應衰減：利用鈮酸鋰（LiNbO?）等電光材料的折射率隨電壓變化的特性，通過施加電場動態調節衰減量。

  梓冠光電產品采用雙模式混合設計，結合機械結構的穩定性與電光調控的響應速度，實現0.1dB步進、0.01dB分辨率的連續衰減，覆蓋0-60dB動態范圍，滿足從實驗室研發到工業部署的全場景需求。

  二、梓冠光電產品特性：軍工級品質的五大技術突破

  作為國內光無源器件領域的標桿企業，梓冠光電的1550nm臺式光衰減器通過18項專利技術構建了技術壁壘，其核心特性包括：

  1、超低波長依賴性（<0.05dB/nm）

  專利的光學鍍膜工藝，使衰減器在1530-1565nm波長范圍內保持高度一致性，避免因波長漂移導致的功率誤差，特別適用于DWDM（密集波分復用）系統。

  2、軍工級環境適應性

  通過GJB9001C-2017標準軍標認證，器件可在-40℃至+85℃極端溫度下穩定工作，振動耐受性達15g（20-2000Hz），鹽霧試驗持續96小時無腐蝕，滿足航空、航天、艦載等嚴苛環境要求。

  3、納秒級響應速度（<50ns）

  采用高速驅動電路與低電容電光材料，實現從指令輸入到衰減量穩定的全程響應時間<50ns，較傳統機械式器件提升1000倍，支持動態光功率管理（DPM）系統。

  4、高功率承載能力

  支持1W連續光功率輸入，并可定制5W/10W高功率版本，采用散熱鰭片與熱電制冷（TEC）技術，確保器件在滿負荷運行時的溫度穩定性。

  5、智能化控制接口

  集成RS-485/USB/以太網三重通信協議，支持SCPI命令集與LabVIEW驅動，可遠程監控衰減量、溫度、輸入功率等參數，實現自動化測試與故障預警。

  三、1550nm臺式光衰減器的核心應用領域：

  1、5G前傳網絡

  在5G基站的光模塊測試中，1550nm臺式光衰減器用于模擬不同傳輸距離下的光功率損耗，其0.1dB的衰減精度可確保前傳鏈路（如25G/50G/100G光模塊）的誤碼率（BER）<10?12。

  2、量子通信系統

  在量子密鑰分發（QKD）設備中，通過動態調節衰減量控制單光子探測器的計數率，避免探測器飽和，其低噪聲特性（暗電流<0.5nA）可保障量子態傳輸?shù)谋Ｕ娑取?/span>

  3、光纖傳感器校準

  在分布式光纖傳感（DTS/DAS）系統中，用于標定傳感光纖的損耗系數，其高重復性（±0.02dB）可提升溫度/應變測量的空間分辨率。

  4、激光雷達（LiDAR）測試

  在自動駕駛激光雷達研發中，模擬不同目標反射率下的回波功率，其快速響應特性可支持100kHz脈沖重復頻率的測試需求。

  四、生產制造優勢：專利技術驅動的精密制造

  梓冠光電依托18項核心專利構建了從材料到成品的全鏈條質量控制體系：

  光學鍍膜專利技術：采用離子束輔助沉積（IBAD）工藝，確保濾光片在1550nm波段的透過率波動<0.1%；

  電光材料封裝專利：通過氣密性焊接與惰性氣體填充，將電光晶體的潮解敏感度降低90%；

  自動化校準系統：集成激光干涉儀與功率計，實現每臺器件的出廠衰減曲線校準，確保線性度>99.9%。

  五、1550nm臺式光衰減器的使用方法：

  1、機械安裝：將衰減器放置于標準光學平臺，使用水平儀調整至水平狀態，避免重力導致的衰減量漂移。

  2、光路對接：通過FC/APC接頭連接輸入/輸出光纖，使用紅光光源檢查光路通斷。

  3、參數配置：通過上位機軟件設置衰減量、響應模式（步進/連續）、通信協議等參數。

  4、性能驗證：使用光功率計測量實際衰減量，對比顯示值與實測值的誤差（應<0.1dB）。

  5、環境適應：在目標工作溫度下靜置2小時，復測衰減穩定性（應<±0.05dB/8h）。

  六、梓冠光電全產品線：光無源器件的一站式解決方案

  除1550nm臺式光衰減器外，梓冠光電還提供：

  MEMS光衰減器陣列：支持16通道獨立衰減控制，適用于光交換與路由系統；

  可調諧光濾波器：集成法布里-珀羅（F-P）腔與壓電陶瓷（PZT）驅動，實現0.01nm分辨率的波長選擇；

  高速光開關：提供1×N/2×2/N×N全矩陣配置，切換時間<10ns，支持量子通信與數據中心互聯。

  在光通信向Tbps級速率躍遷的今天，梓冠光電的1550nm臺式光衰減器以0.01dB的精度與50ns的響應速度，為5G、量子計算、激光雷達等領域提供了可靠的光功率控制方案。從實驗室的量子糾纏到數據中心的流量調度，這件“光功率調音師”正在重新定義光信號的傳輸邊界。
