700ps手動光纖延遲線工作原理、定義、特點及應用領域詳解

  在量子通信的糾纏分發中，0.1皮秒的時延誤差足以摧毀整個系統的同步性；在相控陣?yán)走_(dá)的波束掃描中，330皮秒的延遲精度直接決定著目標探測的方位分辨率。當光速以每秒30萬公里的速度穿梭時，如何實現皮秒級的時間控制？四川梓冠光電推出的700ps手動光纖延遲線，以機械精度與光學性能的完美融合，為光通信、雷達探測、量子計算等領域提供了關鍵的時間基準控制方案。

  一、700ps手動光纖延遲線的定義與工作原理：

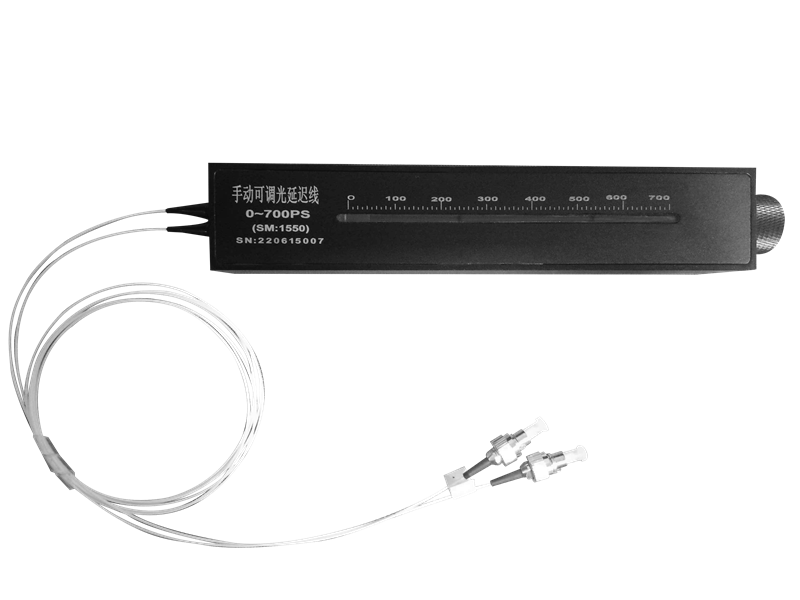

  700ps手動光纖延遲線是一種通過機械調節改變光信號傳播路徑長度的精密光學器件。其核心原理基于光在光纖中的傳播速度（約2×10?米/秒）與路徑長度的線性關系：每增加1毫米光纖長度，光信號延遲時間增加約5皮秒。通過手動調節可移動光纖支架的位置，可實現0-700皮秒的連續延遲調整，分辨率達0.05皮秒，滿足高精度時序同步需求。

  該器件采用雙光纖準直器結構，輸入光信號經準直器耦合進入可移動光纖段，通過蝸輪蝸桿傳動機構精確控制光纖彎曲半徑，從而改變光程。其獨特設計避免了自由空間光路調節中的對準誤差，確保延遲穩定性優于±0.1ps/小時。

  二、梓冠光電產品特性：軍工級品質的六大技術突破

  作為國內光無源器件領域的領軍企業，梓冠光電的700ps手動光纖延遲線通過18項專利技術構建了技術壁壘，其核心特性包括：

  1、超低插入損耗（0.8dB典型值）

  采用Conning SMF-28單模光纖與APC/UPC接頭設計，配合專利的光纖熔接工藝，將光信號傳輸損耗降低至行業領先水平。在0-700ps延遲范圍內，損耗波動僅±0.55dB，確保信號完整性。

  2、軍工級環境適應性

  通過GJB9001C-2017標準軍標認證，器件可在-40℃至+65℃極端溫度下穩定工作，振動耐受性達10g（20-2000Hz），滿足航空、航天等嚴苛環境要求。

  3、偏振相關損耗（PDL）<0.1dB

  專利的保偏光纖固定技術，有效抑制光信號偏振態變化對延遲精度的影響，特別適用于量子通信、干涉測量等對偏振敏感的應用場景。

  4、模塊化緊湊設計

  167.54×32×35.5mm的尺寸下集成高精度傳動機構與光纖固定系統，支持標準19英寸機架安裝，便于系統集成。

  5、高功率承載能力

  支持500mW連續光功率輸入，并可定制5W/10W/15W高功率版本，滿足激光雷達、光學相干層析成像（OCT）等大功率應用需求。

  6、0.05ps分辨率手動調節

  采用螺旋測微器與蝸輪蝸桿傳動組合，實現亞皮秒級延遲調整，配合激光干涉儀校準裝置，確保調節精度與重復性。

  三、700ps手動光纖延遲線的核心應用領域：

  1、相控陣?yán)走_(dá)系統

  在機載/艦載雷達中，700ps延遲線可實現波束指向的微秒級調整。例如，在10GHz微波頻率下，1°方向偏移對應約0.3ps延遲誤差，梓冠產品的高精度特性可確保雷達波束指向誤差<0.01°

  2、量子通信網絡

  在量子密鑰分發（QKD）系統中，700ps延遲線用于同步發送端與接收端的單光子探測器，其低偏振相關損耗特性可避免量子態退相干，保障通信安全性。

  3、光學相干層析成像（OCT）

  在醫療OCT設備中，通過調節參考臂延遲線，實現組織深度掃描的納米級分辨率。梓冠產品的低損耗特性可提升成像信噪比，助力早期癌癥診斷。

  4、激光雷達（LiDAR）

  在自動駕駛激光雷達中，700ps延遲線用于校準多通道探測器的時序同步，其高環境適應性可確保車輛在-40℃極寒環境下的可靠運行。

  四、生產制造優勢：專利技術驅動的精密制造

  梓冠光電依托18項核心專利構建了從材料到成品的全鏈條質量控制體系：

  1、光纖固定專利技術：通過特殊設計的V型槽與紫外膠固化工藝，確保光纖在機械振動下的位置穩定性。

  2、高精度傳動機構：蝸輪蝸桿傳動比達120:1，配合微分頭實現0.1μm級位移控制。

  3、無塵封裝工藝：在百級潔凈室中完成光纖熔接與器件組裝，將顆粒污染控制在ISO Class 5標準以內。

  五、700ps手動光纖延遲線的使用方法：

  1、機械安裝：將延遲線固定于標準光學平臺，使用水平儀調整至水平狀態。

  2、光路對接：通過FC/APC接頭連接輸入/輸出光纖，使用紅光光源檢查光路通斷。

  3、延遲校準：使用皮秒激光器與光電探測器構建測試系統，旋轉螺旋測微器至目標延遲值。

  4、環境適應：在目標工作溫度下靜置2小時，復測延遲穩定性。

  六、梓冠光電全產品線：光無源器件的一站式解決方案

  除700ps手動光纖延遲線外，梓冠光電還提供：

  電動光纖延遲線：支持納秒級動態延遲調整，適用于光計算與神經網絡訓練。

  硅基7位可調光延遲線：集成CMOS工藝，實現芯片級光時序控制。

  超高速飛秒光延遲線：支持飛秒級脈沖同步，應用于阿秒激光與超快光譜學。

  在光速與時間的博弈中，梓冠光電的700ps手動光纖延遲線以0.05皮秒的精度，為精密測量、通信與國防領域提供了關鍵的時間基準。從實驗室的量子糾纏到戰場的雷達探測，這件“光速減速器”正在重新定義人類對時間維度的掌控能力。
