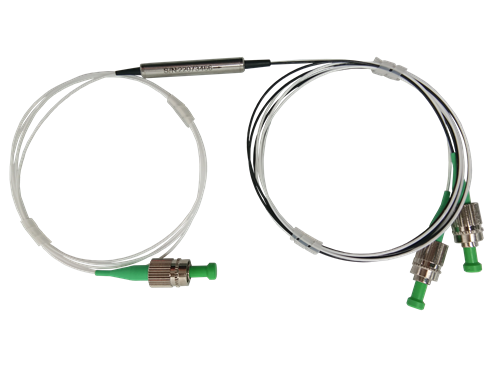

保偏光纖偏振合束器/分束器

保偏光纖偏振合束器(PBC)或偏振分束器(PBS)用于將兩束正交偏振光耦合入一根光纖中，或?qū)⒁桓饫w中含有的正交線偏振光分別耦合到兩個保偏光纖中，且偏振方向平行于保偏光纖的慢軸。雙纖端(Port1和Port2)為保偏光纖；單纖端(Port 3)為普通單模光纖，也可為保偏光纖。

一、保偏光纖偏振合束器/分束器特性
低插損
高消光比

高穩定可靠性

二、保偏光纖偏振合束器/分束器應用
偏振復用/解復用器
高功率EDFA
光纖傳感

光傳輸

三、保偏光纖偏振合束器/分束器規格參數

參數		單位	規格
中心波長		nm	1310,1550	1064,980
工作波長范圍		nm	±40	±20
典型插入損耗		dB	0.4	0.4
最大插入損耗		dB	0.6	0.6
消光比		dB	22	22
方向性		dB	50
回波損耗		dB	50
承受光功率(CW)		mW	300
拉伸載荷		N	5
端口	端口1和 2	-	PM熊貓光纖
端口	端口3	-	SMF-28E、Hi1060 或 PM Panda 光纖
工作溫度		°C	-5~+70
儲存溫度		°C	-40~+85
對于帶連接器的設備，IL 高 0.3dB，RL 低 5dB，ER 低 2dB
默認連接器慢軸對齊

保偏光纖偏振合束器/分束器封裝尺寸

四、四川梓冠光電保偏光纖偏振合束器/分束器訂購信息

型號：ZG-PBC?-A-B-C-D-E

ZG-PBC?	A	B	C	D	E	F
	中心波長	3端口的光纖類型	1,2端口的光纖類型	尾纖類型	尾纖長度	連接口
	850=850nm 1310=1310m 1550=1550m XX=others	SMF-28E Hi1060 3=慢軸對齊到端口1 4=慢軸 45°對準端口1	1=PMPandafiber SMF-28E Hi1060 客戶指定	250=250裸纖 900=900μm松套管	0.8=0.8m 1=1m	FU=FC/UPC FA=FC/APC SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC
