同軸光纖準直器工作原理、定義、產品特點、結構以及應用領域分析

在光纖通信系統的高速傳輸中，在激光雷達的精準探測中，在光纖傳感的微弱信號提取中，同軸光纖準直器始終扮演著“光束整形師”的角色。它通過將光纖中發散的錐形光束轉化為平行光，或反向將平行光高效耦合回光纖，成為連接自由空間光與光纖傳輸?shù)年P鍵器件。從數據中心的光模塊到自動駕駛的激光雷達，從工業激光加工到醫療內窺鏡成像，同軸光纖準直器以其高精度、低損耗的特性，支撐著現代光電子技術的核心應用。

一、同軸光纖準直器的定義與工作原理：

同軸光纖準直器是一種將光纖端面與透鏡（通常為自聚焦GRIN透鏡或非球面透鏡）同軸排列的光學器件。其核心原理基于光的折射定律：當光纖端面發出的發散光束（近似高斯光束）入射到透鏡時，透鏡的曲面設計使光線在傳播過程中逐漸偏折，最終以接近平行的狀態射出，發散角可壓縮至0.1°以下。反向使用時，平行光經透鏡聚焦后，可精準耦合至光纖纖芯，耦合效率可達95%以上。

以四川梓冠光電的ZGL6系列光纖準直器為例，其采用6mm直徑非球面透鏡，通過計算機優化設計消除球差，在1550nm波長下實現衍射極限光斑（直徑≤8μm），確保與單模光纖的高效匹配。透鏡與光纖的同軸結構通過高精度機械加工實現，軸向偏差控制在±1μm以內，角度偏差≤0.1°，為光信號的穩定傳輸提供基礎保障。

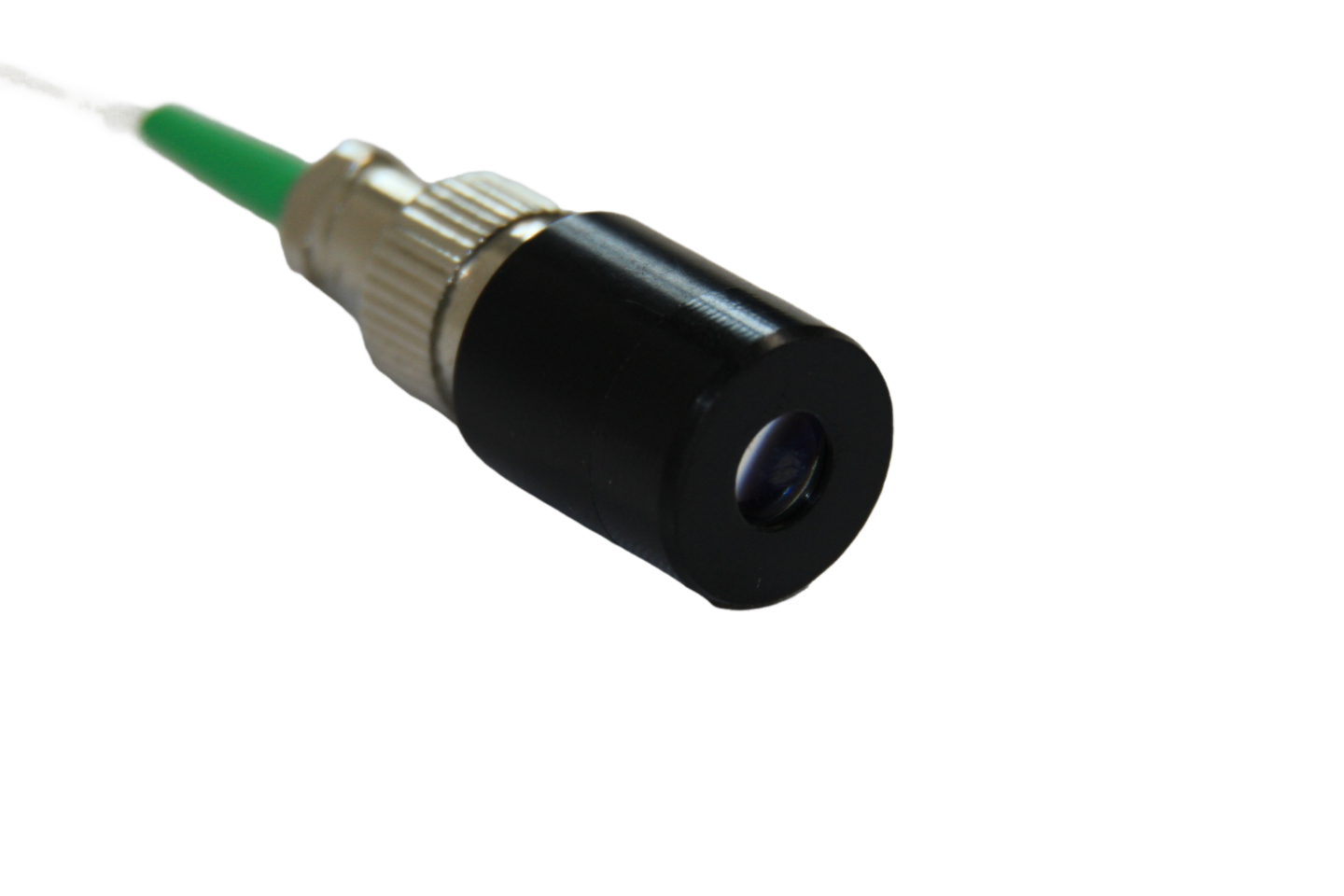

光纖準直器

二、同軸光纖準直器的產品特點：

1、超低損耗與高回波損耗

同軸光纖準直器通過優化透鏡鍍膜（如增透膜）和光纖端面拋光工藝，將插入損耗降至0.2dB以下，同時利用傾斜光纖端口設計（如FC/APC接口）抑制背向反射，回波損耗可達65dB以上，顯著降低光通信系統中的信號干擾。

2、寬波長范圍與高功率承載

四川梓冠光電的ZGL10/20系列準直器支持360nm至1620nm寬波段應用，覆蓋紫外到近紅外全波段。其鋁合金外殼與散熱設計可承載10W級連續光功率，滿足工業激光切割、醫療激光手術等高功率場景需求。

3、緊湊結構與靈活調節

同軸封裝設計使器件長度縮短至20mm以內，直徑僅11mm，便于集成到光模塊或手持設備中。部分產品（如ZGL6-F8系列）通過側邊螺釘實現焦距微調，調整范圍±0.5mm，適應不同工作距離需求。

三、同軸光纖準直器的結構與分類：

同軸光纖準直器的核心結構包括光纖插芯、透鏡、金屬外殼三部分。根據透鏡類型，可分為：

1、GRIN透鏡型：利用漸變折射率實現光束聚焦，適用于短距離（<1m）準直，成本低但光斑質量受限。

2、非球面透鏡型：通過復雜曲面設計消除像差，支持長距離（>10m）準直，光斑質量接近衍射極限，但成本較高。

3、雙透鏡組合型：采用消色差設計，適用于多波長復用系統（如CWDM），但體積較大。

按光纖接口分類，包括FC/PC、FC/APC、SMA905等，其中FC/APC接口因傾斜端面設計成為高回損場景的首選。

四、同軸光纖準直器的應用領域：

1、光通信系統

在5G前傳光模塊中，同軸光纖準直器用于25G/50G速率信號的準直傳輸，降低光纖連接損耗，提升系統信噪比。在數據中心內部，其支持400G/800G相干光通信，通過精確控制光束發散角，實現多通道并行傳輸。

2、激光雷達與自動駕駛

在1550nm波長激光雷達中，同軸光纖準直器將激光器發出的發散光束準直為平行光，射向200m外目標，反射光經透鏡聚焦后耦合至探測器，實現高精度測距與成像。四川梓冠光電的94UV大直徑準直透鏡（直徑30mm，焦距50mm）已應用于戶外長距離（20m）準直場景，支持自動駕駛環境感知。

3、光纖傳感與工業檢測

在光纖陀螺儀中，同軸光纖準直器用于將Sagnac干涉儀產生的微弱相位信號高效耦合至探測器，提升角速度測量精度。在工業激光加工中，其支持百瓦級激光的穩定傳輸，確保切割/焊接質量。

五、四川梓冠光電：全波段準直解決方案的“領航者”

作為光通信領域的專業制造商，四川梓冠光電提供覆蓋紫外到近紅外的全系列光纖準直器產品：

1、ZGL6系列：6mm鏡片直徑，支持380nm至1750nm波長，FC/PC或FC/APC接口，適用于單模/多模光纖，插入損耗≤0.3dB。
