半導體光電探測器工作原理、定義、產品特點、材料及應用領域揭秘

  在光通信、量子計算、生物醫學成像等前沿領域，半導體光電探測器如同“光之眼”，將光信號精準轉化為電信號，成為現代科技不可或缺的基石。從光纖通信的萬億級數據傳輸?shù)阶詣玉{駛的激光雷達感知，從醫學內窺鏡的實時成像到軍事夜視儀的隱蔽偵察，其應用場景幾乎覆蓋了人類社會的所有關鍵領域。本文將深度解析半導體光電探測器的核心原理、技術特性及未來趨勢，揭示這一“隱形冠軍”如何重塑科技版圖。

  一、半導體光電探測器的定義與核心原理：

  半導體光電探測器的本質是利用半導體材料的光電效應實現光-電轉換。當光子能量超過半導體禁帶寬度時，價帶電子吸收能量躍遷至導帶，形成電子-空穴對。在PN結內建電場或外加偏壓作用下，載流子定向漂移至電極，產生光電流。這一過程可分為三個階段：

  1、光吸收：光子能量決定探測波段（如硅探測器響應400-1100nm可見光，InGaAs探測器覆蓋900-1700nm近紅外波段）。

  2、載流子分離：PN結耗盡層電場強度直接影響響應速度（電場越強，漂移速度越快）。

  3、信號輸出：通過跨阻放大器將微弱光電流轉換為電壓信號，實現高靈敏度檢測。

  以雪崩光電二極管（APD）為例，其通過載流子碰撞電離產生內部增益，可在單光子級別實現信號放大，廣泛應用于量子密鑰分發等超靈敏探測場景。

  二、半導體光電探測器的產品特點：

  半導體光電探測器的技術優勢體現在四大維度：

  1、高響應度：InGaAs探測器在1550nm波段響應度可達0.9A/W，是硅探測器的3倍以上，適用于長距離光纖通信。

  2、超快響應：PIN光電二極管上升時間可縮短至10ps級，滿足5G前傳25Gbps以上速率需求。

  3、低噪聲設計：采用蝶形封裝與熱電制冷（TEC）技術，將暗電流控制在pA級，提升信噪比。

  4、集成化趨勢：硅基光子芯片將探測器與調制器、波導集成，實現單芯片光互連，功耗降低80%。

  以四川梓冠光電的可調節平衡探測器為例，其集成雙InGaAs光電二極管與超低噪聲放大器，通過共模抑制技術消除激光器相對強度噪聲（RIN），在光學相干層析成像（OCT）中實現微米級組織分辨率，同時支持800-1700nm寬光譜調節，覆蓋可見光到近紅外全波段。

  三、半導體光電探測器的材料與分類：

  根據材料體系，探測器可分為三大類：

  1、傳統材料：硅（Si）探測器成本低、工藝成熟，但禁帶寬度（1.12eV）限制其在日盲紫外（200-280nm）的應用；鍺（Ge）探測器響應波長延伸至1.8μm，但暗電流較高。

  2、化合物半導體：InGaAs探測器在1.3-1.6μm通信波段占據主導地位；HgCdTe探測器通過調節Cd組分實現2-30μm中遠紅外探測，應用于導彈制導與天文觀測。

  3、寬禁帶材料：氮化鎵（GaN）探測器（禁帶寬度3.4eV）可探測深紫外（200-360nm）信號，用于火焰監測與生化傳感器；氧化鎵（Ga2O3）探測器在日盲紫外波段響應度突破100A/W，成為新一代高靈敏度探測器候選材料。

  四、半導體光電探測器的應用領域：

  1、光通信：5G基站前傳網絡中，PIN探測器與DFB激光器配對，實現25Gbps速率傳輸；相干光通信中，平衡探測器通過外差檢測提升頻譜效率，支撐單波400Gbps超高速傳輸。

  2、生物醫學：OCT系統采用平衡探測器實現10μm級視網膜層析成像，助力青光眼早期診斷；熒光壽命成像中，時間相關單光子計數（TCSPC）探測器可分辨納秒級熒光衰減，用于腫瘤邊界識別。

  3、工業檢測：激光雷達（LiDAR）采用APD陣列實現1550nm波段探測，在自動駕駛中實現200m以上遠距離感知；分布式光纖傳感系統中，φ-OTDR技術通過探測瑞利散射光相位變化，實現千米級管道泄漏定位。

  4、軍事安防：碲鎘汞（HgCdTe）探測器在8-12μm大氣窗口波段實現高靈敏度探測，應用于紅外熱成像夜視儀；量子通信中，超導納米線單光子探測器（SNSPD）在1550nm波段探測效率突破90%，保障量子密鑰分發安全性。

  五、封裝形式：

  封裝技術直接影響探測器性能與可靠性：

  1、蝶形封裝：采用金屬基座與陶瓷電路板，通過金絲鍵合實現低寄生電感連接，支持-40℃至85℃寬溫工作，應用于光模塊與激光雷達。

  2、TO封裝：同軸金屬罐封裝結構簡單，成本低，但散熱性能有限，適用于短距離光通信與消費電子。

  3、芯片級封裝（CSP）：通過倒裝焊（Flip-Chip）技術將探測器芯片直接貼裝在PCB上，減少寄生參數，提升高頻響應，應用于5G毫米波相控陣天線。

  六、四川梓冠光電：全波段探測解決方案的“領航者”

  作為光通信領域的高科技企業，四川梓冠光電提供覆蓋可見光到中紅外的全系列探測器產品：

  1、可調節平衡探測器：支持800-1700nm寬光譜調節，3dB帶寬達200MHz，噪聲等效功率（NEP）低至7pW/√Hz，應用于OCT醫療成像與THz時域光譜分析。

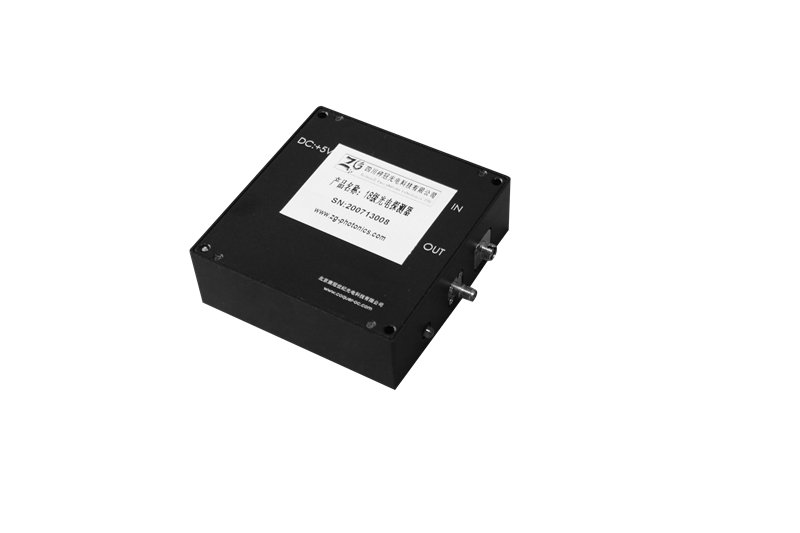

  2、脈沖光電探測模塊IAM-330：采用InGaAs材料，響應時間<1ns，飽和光功率達10mW，適用于激光雷達測距與高速光開關控制。

  3、硅基光芯片系列：集成探測器與波導、調制器，實現單芯片光互連，功耗降低至mW級，支撐數據中心光模塊小型化。

  公司依托自主研發的低噪聲放大技術與高精度封裝工藝，產品已廣泛應用于華為、中興等企業的5G基站與數據中心建設中。未來，四川梓冠光電將持續深耕寬禁帶材料與量子探測技術，為全球客戶提供更高效、更可靠的光電轉換解決方案。
