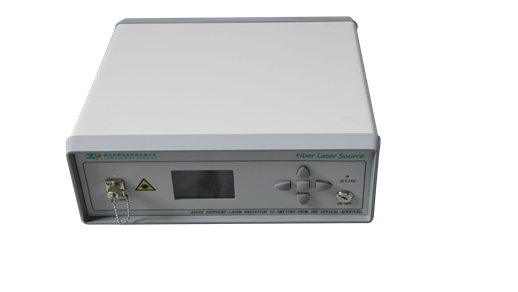

窄線寬掃頻光纖激光器工作原理、產品特點、掃頻性能及應用領域詳解

  在量子通信、分布式光纖傳感和激光雷達等前沿領域，一種能夠同時實現高精度頻率控制與動態調諧的激光器正成為核心器件——窄線寬掃頻光纖激光器。它以單頻激光的純凈度為基礎，通過動態頻率掃描突破靜態光譜分析的局限，在精密測量、環境監測和生物醫學等領域展現出不可替代的價值。

  一、窄線寬掃頻光纖激光器的定義與工作原理：

  窄線寬掃頻光纖激光器的核心在于將光學諧振腔的選頻特性與電光調制器的動態調諧能力深度融合。其工作原理可分為三個層次：

  1、單頻激光產生：采用分布式反饋（DFB）結構或光纖布拉格光柵（FBG）作為頻率選擇元件，通過摻鉺光纖放大器（EDFA）實現粒子數反轉，在光學諧振腔內形成穩定的單縱模振蕩，線寬可壓縮至300kHz以下。

  2、掃頻驅動機制：通過電流調制或壓電陶瓷（PZT）驅動諧振腔長度變化，實現激光頻率的連續掃描。例如，某型號產品采用100kHz三角波電流調制，可在10GHz范圍內實現無跳模掃描。

  3、低噪聲放大系統：集成半導體制冷器（TEC）和光電負反饋環路，將相對強度噪聲（RIN）抑制至-155dB/Hz以下，確保掃頻過程中功率穩定性優于0.1dB。

  二、窄線寬掃頻光纖激光器的產品特點：

  1、超窄線寬與高相干性：300kHz線寬對應相干長度達1km，在分布式光纖傳感中可實現單端測量距離突破80km。

  2、高速無跳模掃頻：100kHz掃描頻率下，光學掃頻范圍超過10GHz，滿足光通信系統100Gbps以上速率需求。

  3、低噪聲與高功率：輸出功率＞100mW時，RIN＜-155dB/Hz，可直接驅動相干光通信系統無需額外放大。

  4、環境適應性：采用全光纖化設計，工作溫度范圍-40℃至+75℃，振動耐受性達10g RMS。

  5、智能控制接口：支持RS485/以太網雙模通信，可實時監測激光器溫度、電流等12項參數。

  6、模塊化設計：提供19英寸1U臺式和DIN導軌模塊兩種封裝，體積較傳統設備縮小60%。

  三、窄線寬掃頻光纖激光器的的掃頻性能：

  其掃頻特性呈現三大技術優勢：

  1、線性度優化：采用預失真補償算法，掃頻非線性度＜0.1%，確保傅里葉變換光譜分析的準確性。

  2、雙向掃描模式：支持三角波/鋸齒波雙向掃描，在氣體檢測中可提升信噪比3dB。

  3、亞納秒級同步：掃頻觸發信號與數據采集系統同步精度達500ps，滿足激光雷達測距需求。

  四、窄線寬掃頻光纖激光器的應用領域：

  1、光纖傳感網絡：在油氣管道泄漏檢測中，通過掃頻干涉技術實現0.1m空間分辨率和1ppm應變靈敏度。

  2、光通信系統：作為相干光通信的本振光源，支持16QAM調制格式下2000km無電中繼傳輸。

  3、環境監測：在大氣污染檢測中，可同時監測CO?、CH?等6種氣體，檢測限達ppb級。

  4、生物醫學：在光學相干斷層掃描（OCT）中，100kHz掃頻速率使成像速度提升至100萬A-scan/秒。

  5、量子技術：為量子密鑰分發（QKD）提供穩定單頻光源，相位噪聲＜1mrad/√Hz。

  五、四川梓冠光電：窄線寬激光器的定制化專家

  作為國內領先的光電子器件供應商，四川梓冠光電提供全系列窄線寬激光器解決方案：

  1、DFB窄線寬激光器：線寬5kHz，波長覆蓋1270-1610nm，支持CWDM/DWDM波長定制，邊模抑制比＞50dB。

  2、掃頻光纖激光器：掃頻范圍10-100GHz可調，輸出功率10-100mW可選，提供FC/APC、PMF等多種光纖接口。

  3、單頻保偏激光器：采用熊貓型保偏光纖，偏振消光比＞25dB，適用于相干雷達和干涉測量系統。

  所有產品均通過ISO9001質量體系認證，提供7×24小時技術支持。其核心優勢在于：

  1、混合集成技術：將DFB芯片、TEC和光電探測器集成在30mm×20mm封裝內，體積縮小80%。

  2、波長精準控制：采用波長鎖定技術，長期波長穩定性＜±1pm。

  3、快速交付能力：標準產品3個工作日內發貨，定制產品2周內交付。

  結語：

  窄線寬掃頻光纖激光器正推動著精密測量技術從靜態觀測向動態追蹤演進。隨著硅基光電子集成技術的突破，未來這類器件將向更窄線寬（＜10kHz）、更高掃頻速度（＞1MHz）和更低成本方向發展，為6G通信、量子計算和智慧城市等新興領域提供關鍵基礎設施。
