可調節平衡探測器工作原理、定義、產品特點、應用領域及技術參數分析

  在光通信、量子計算與生物醫學成像領域，光信號的精準探測與噪聲抑制是決定系統性能的核心挑戰。傳統光電探測器常因共模噪聲干擾導致信噪比下降，而可調節平衡探測器通過創新性的差分檢測設計，實現了對微弱光信號的高靈敏度捕獲。本文將以四川梓冠光電的800-1700nm可調節平衡探測器為例，深度解析其技術內核與應用價值。

  一、可調節平衡探測器的定義與工作原理：

  可調節平衡探測器是一種集成雙光電二極管與跨阻放大器的光電器件，其核心原理基于差分信號處理：當兩束光信號（包含目標信號與共模噪聲）同時輸入兩個匹配的光電二極管時，跨阻放大器會放大兩路信號的差值，而抑制共模噪聲成分。這一過程如同為光信號添加了一層“噪聲過濾器”，使系統信噪比提升10倍以上。

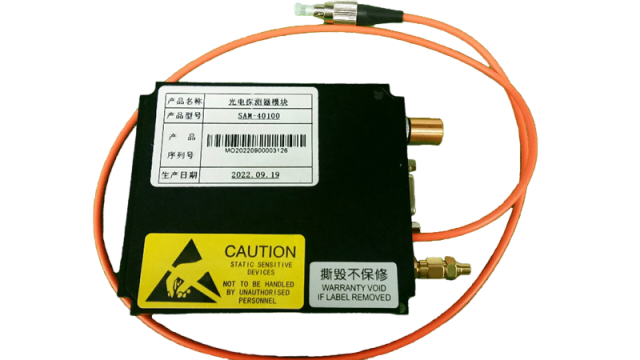

  四川梓冠光電的產品通過光纖耦合輸入設計，將光信號直接導入InGaAs/PIN光電二極管，避免空間光傳輸損耗；其內置的超低噪聲跨阻放大器可實現200MHz帶寬下的噪聲等效功率（NEP）低至7pW/√Hz，確保對納瓦級光信號的精準探測。

  二、可調節平衡探測器的產品特點：軍工級品質的五大技術突破

  1、超寬光譜響應：覆蓋800-1700nm波段，兼容可見光至近紅外全頻段，支持1550nm通信波段與1310nm生物醫學窗口的同步探測。

  2、可調節增益與帶寬：通過旋鈕或軟件接口實現增益動態調節，適應不同功率光信號的探測需求；3dB帶寬DC-200MHz可調，滿足高速光通信與低頻生物信號檢測的雙重場景。

  3、高共模抑制比（CMRR）：>20dB的共模抑制能力，有效消除激光器強度噪聲與環境光干擾，在光學相干層析成像（OCT）中可提升成像深度分辨率達30%。

  4、緊湊化設計：150×120×20mm3的模塊化封裝，集成FC/APC光纖接口與SMA射頻輸出，支持即插即用式集成于光通信系統或?qū)嶒炂脚_。

  5、軍工級可靠性：工作溫度范圍-40℃至85℃，通過GJB9001C-2017軍標認證，適用于沙漠、極地等極端環境下的長期穩定運行。

  三、可調節平衡探測器的應用領域：

  1、量子通信與計算：在量子密鑰分發（QKD）系統中，探測器的高共模抑制比可有效分離單光子信號與背景噪聲，提升密鑰分發速率與安全性；在量子糾纏實驗中，其納秒級響應時間支持對糾纏光子對的精準探測。

  2、光學相干層析成像（OCT）：在眼科與心血管成像設備中，探測器的寬帶響應與低噪聲特性可實現微米級組織結構分辨，助力早期疾病診斷。

  3、光纖傳感與激光測距：在分布式光纖傳感網絡中，探測器的高靈敏度支持對微弱瑞利散射信號的捕獲，實現千米級光纖的振動與溫度監測；在激光雷達（LiDAR）系統中，其200MHz帶寬可支持厘米級距離分辨率。

  4、太赫茲（THz）探測：通過光電混頻技術，探測器可將太赫茲信號下轉換至中頻段進行檢測，應用于安檢成像與無損檢測領域。

  四、可調節平衡探測器的技術參數詳解：

  1、光譜響應范圍：800-1700nm（InGaAs材料）

  2、材料類型：InGaAs/PIN光電二極管

  3、響應度：0.9A/W 1550nm

  4、封裝形式：模塊化金屬外殼，集成FC/APC光纖接口與SMA射頻輸出

  5、供電要求：DC 5V/200mA

  6、最大輸入光功率：10mW（避免二極管飽和損壞）

  五、四川梓冠光電：全系列平衡探測器解決方案提供商

  除800-1700nm可調節平衡探測器外，梓冠光電官網還提供以下系列產品：

  1、低噪聲PIN平衡探測器：采用蝶形封裝，集成超低噪聲模擬PIN探測器與寬帶跨阻放大器，適用于光纖通信與激光測距場景。

  2、保偏平衡探測器：針對偏振敏感型應用設計，通過保偏光纖耦合確保信號偏振態穩定，應用于量子通信與相干光傳輸系統。

  3、1550nm專用平衡探測器：在1550nm波長下響應度優化至1.0A/W，共模抑制比>25dB，專為C波段光通信系統定制。

  結語：

  從量子實驗室的精密探測到海底光纜的信號放大，可調節平衡探測器正以納米級的光子操控技術，重塑全球信息傳輸與感知的格局。四川梓冠光電憑借其軍工級品質與持續創新，不僅為一些戰略項目提供關鍵器件，更通過模塊化設計降低量子計算、生物醫學成像等新興領域的進入門檻。
