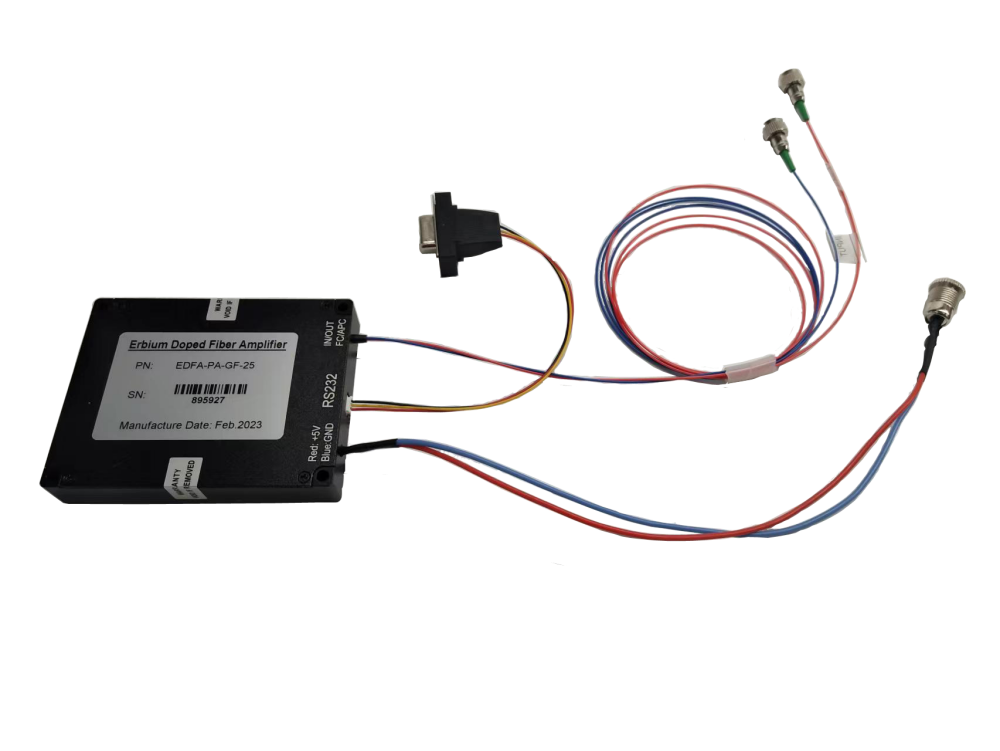

單模摻鉺光纖放大器工作原理、產品特點、應用領域及封裝形式詳解

  在光纖通信向超高速、大容量、長距離演進的進程中，單模摻鉺光纖放大器（EDFA）以其獨特的技術優勢，成為支撐現代光網絡的核心器件。作為光信號的“能量補給站”，EDFA通過量子能級躍遷實現光信號的無損放大，突破了傳統電子放大器的帶寬瓶頸，為5G前傳、數據中心互聯、跨洋海底光纜等場景提供了關鍵技術支撐。

  一、單模摻鉺光纖放大器的定義與工作原理：

  單模摻鉺光纖放大器是一種基于摻鉺石英光纖的增益介質，通過980nm或1480nm泵浦激光激發鉺離子（Er3?）能級躍遷，實現1530-1565nm波段光信號放大的全光器件。其核心原理包含三個關鍵步驟：

  1、泵浦激發：泵浦光子被鉺離子吸收，使其從基態（?I??/?）躍遷至激發態（?I??/?），隨后非輻射躍遷至亞穩態（?I??/?）。

  2、受激輻射：當信號光子通過摻鉺光纖時，觸發亞穩態鉺離子向基態躍遷，釋放與信號光同頻同相的光子，實現光子數倍增。

  3、增益累積：通過優化光纖長度（通常8-12米）和泵浦功率（百毫瓦級），使信號光在傳播過程中持續獲得增益，最終輸出功率可達27dBm（500mW）以上。

  二、單模摻鉺光纖放大器的產品特點：軍工級品質鑄就可靠基石

  1、高增益與低噪聲：典型增益35dB，噪聲系數≤5.5dB，通過優化鉺離子摻雜濃度（500-1000ppm）和光纖芯徑（9μm），實現增益與噪聲的精準平衡。

  2、寬波長覆蓋：工作波長精準覆蓋C波段（1530-1565nm），支持80波DWDM系統，增益平坦度±0.5dB，滿足ITU-T G.694.1標準。

  3、環境適應性：工作溫度范圍-20℃至+65℃，濕度耐受性達95%RH，通過GJB9001C-2017軍標認證，適用于極端環境部署。

  4、智能控制：支持ACC/APC雙模式控制，可通過RS232接口實現遠程參數調節，集成功率監控與告警功能。

  三、單模摻鉺光纖放大器的應用領域：

  1、長途骨干網：作為線路放大器（LA），補償每80km光纖傳輸損耗，支持跨洋光纜超4000km無電中繼傳輸。

  2、數據中心互聯：作為功率放大器（BA），提升400G/800G光模塊輸出功率，解決短距離互聯中的非線性效應問題。

  3、5G前傳網絡：作為前置放大器（PA），接收靈敏度達-40dBm，延長5G基站覆蓋半徑30%以上。

  4、光纖傳感系統：放大分布式光纖振動傳感（DAS）的微弱回波信號，提升空間分辨率至1米級。

  四、單模摻鉺光纖放大器的封裝形式：

  提供臺式與模塊化兩種封裝方案：

  1、臺式封裝（260×285×115mm）：集成LCD顯示屏與按鍵操作，適用于實驗室研發與現場調試。

  2、模塊化封裝（90×70×15mm至150×125×30mm）：支持標準19英寸機架安裝，兼容CFP/QSFP-DD光模塊接口，滿足數據中心高密度部署需求。

  五、四川梓冠光電：所有產品均通過18項專利技術加持（其中發明專利6項）

  除單模摻鉺光纖放大器外，四川梓冠光電還提供以下系列產品：

  1、多波長增益平坦EDFA：增益平坦度≤1.5dB，支持C+L波段擴展，適用于100G/400G DWDM系統。

  2、高功率EDFA：輸出功率達33dBm（2W），采用保偏光纖結構，偏振相關增益（PDG）≤0.5dB。

  3、L波段功率EDFA：覆蓋1570-1610nm波段，解決C波段頻譜資源飽和問題，支持超長距傳輸。

  4、脈沖型EDFA：支持納秒級脈沖放大，峰值功率達10kW，應用于激光雷達與光學相干層析（OCT）領域。

  六、技術優勢與行業價值

  四川梓冠光電的EDFA產品憑借三大核心優勢引領市場：

  1、自主可控供應鏈：從高純度摻鉺光纖到泵浦激光器，實現100%國產化替代，解決“卡脖子”風險。

  2、定制化服務能力：支持波長范圍、輸出功率、封裝形式等參數定制，最快2周交付樣機。

  3、全生命周期支持：提供7×24小時技術響應，承諾10年備件供應，降低客戶運維成本。

  在光通信向Tbps時代邁進的征程中，四川梓冠光電將持續以創新為驅動，為全球客戶提供從器件到系統的全棧式光放大解決方案，助力構建更高效、更可靠的光聯萬物世界。
