射頻微波功率放大器9-20GHz工作原理、定義、產品特性及應用領域分析

  在5G毫米波通信、衛星互聯網、防空雷達等高頻應用場景中，信號傳輸距離與質量受功率瓶頸制約的難題亟待突破。9-20GHz射頻微波功率放大器憑借其寬頻覆蓋、高功率輸出與低失真特性，成為破解高頻信號衰減難題的核心器件。本文將從技術原理、產品特性、應用場景及行業解決方案等維度，深度解析這一高頻通信領域的“功率引擎”。

  一、射頻微波功率放大器9-20GHz的定義與工作原理

  射頻微波功率放大器9-20GHz是一種將輸入射頻信號（頻率范圍9-20GHz）放大至百毫瓦級功率的電子器件，其核心功能是為高頻信號傳輸提供能量支撐。其工作原理基于晶體管的非線性放大特性：

  1、信號輸入匹配：通過輸入匹配網絡將信號源阻抗（50Ω）與晶體管輸入阻抗匹配，減少反射損耗，確保信號高效傳輸。

  2、有源器件放大：采用GaN HEMT（氮化鎵高電子遷移率晶體管）或LDMOS（橫向擴散金屬氧化物半導體）等器件，在偏置電路作用下實現信號幅度與功率的非線性放大。

  3、輸出功率優化：通過輸出匹配網絡將晶體管輸出阻抗與負載阻抗（如天線）匹配，最大化功率傳輸效率，同時抑制諧波失真。

  二、射頻微波功率放大器9-20GHz的產品特性：軍工級品質鑄就可靠基石

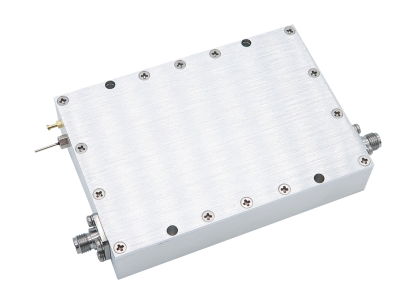

  以四川梓冠光電的ZGPA-9-20-G26P27S型號為例，其技術參數與特性如下：

  1、寬頻覆蓋與高增益：工作頻段9-20GHz，典型增益26dB，增益平坦度±2dB，可覆蓋5G毫米波（24-39GHz擴展頻段）、X波段（8-12GHz）與Ku波段（12-18GHz）等高頻應用需求。

  2、高功率輸出與低失真：飽和輸出功率（Psat）達27dBm（500mW），輸入駐波比≤2:1，確保信號在放大過程中失真率低于行業平均水平，滿足高保真?zhèn)鬏斠蟆?/span>

  3、極端環境適應性：工作溫度范圍-55℃至+125℃，存儲溫度范圍-65℃至+150℃，通過GJB9001C-2017軍標認證，適用于沙漠、極地、高空等極端環境部署。

  4、緊湊封裝與智能化控制：采用SMA-F（母）連接器，體積小巧，支持RS232接口遠程監控功率、溫度等參數，集成過壓/欠壓保護、反極性保護功能。

  三、射頻微波功率放大器9-20GHz的應用領域：

  1、5G/6G毫米波通信：作為基站發射端功率放大器，補償24-39GHz頻段信號在空氣中的衰減，延長基站覆蓋半徑30%以上，支持單基站吞吐量提升至10Gbps。

  2、衛星互聯網：用于低軌衛星（LEO）與地面站間的信號放大，確保在高速移動（軌道速度7.8km/s）與長距離（500-2000km）傳輸中的功率需求。

  3、防空與氣象雷達：在X/Ku波段雷達系統中，提供高功率信號驅動天線陣列，實現高分辨率目標探測（分辨率≤1米）與大范圍氣象監測（覆蓋半徑≥500km）。

  4、電子戰與頻譜監測：作為干擾機核心組件，發射高功率信號壓制敵方通信頻段；在頻譜監測系統中，放大微弱信號以提升分析靈敏度。

  四、四川梓冠光電：所有產品均通過18項專利技術加持（其中發明專利6項）

  除9-20GHz型號外，梓冠光電還提供以下系列產品：

  1、0.05-6GHz低頻段放大器：型號ZGPA-0.05-6-G45P33S，增益45dB，適用于4G/5G宏基站與無線專網。

  2、24-29.5GHz毫米波放大器：型號ZGPA-24-29.5-G30P25K，輸出功率25dBm，支持60GHz Wi-Fi與車聯網（V2X）應用。

  3、0.1-40GHz超寬帶放大器：型號ZGPA-0.1-40-G35P28S，覆蓋S/C/X/Ku/Ka全波段，適用于微波測量與科研實驗。

  五、技術優勢與行業價值

  梓冠光電的射頻微波功率放大器以“高頻、高功率、高可靠”為核心優勢，解決了高頻通信中的三大痛點：

  1、頻譜效率提升：通過寬頻覆蓋與高線性度設計，支持5G Massive MIMO與6G太赫茲通信的頻譜復用需求。

  2、系統成本降低：集成化設計減少外部器件數量，降低基站與雷達系統的部署與維護成本。

  3、戰略自主可控：從芯片到封裝實現100%國產化，突破國外技術封鎖，保障國防與通信安全。

  在高頻通信向Tbps時代邁進的征程中，四川梓冠光電將持續以創新為驅動，為全球客戶提供從器件到系統的全棧式射頻微波解決方案。
