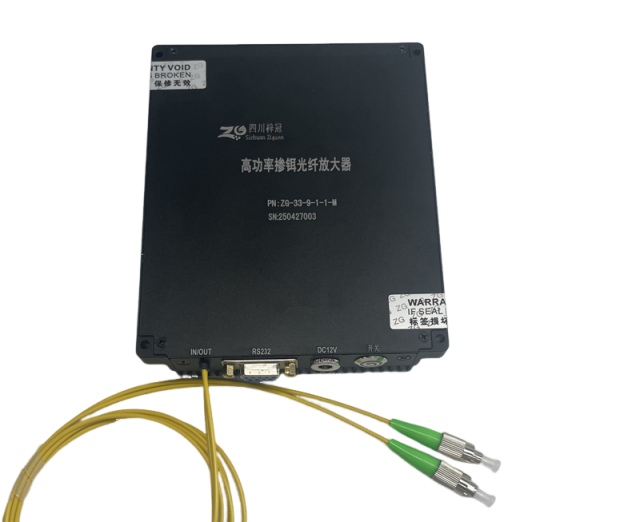

高功率摻鉺光纖放大器工作原理、定義、產品特點、應用領域及技術參數詳解

  在光纖通信技術向超高速、超大容量、超長距離演進的浪潮中，高功率摻鉺光纖放大器（EDFA）憑借其獨特的物理特性與工程優勢，成為支撐現代光網絡的核心器件。它如同光信號的“能量引擎”，通過直接放大光信號，突破了傳統光-電-光中繼的傳輸瓶頸，為5G、數據中心互聯、海底光纜等場景提供了關鍵技術支撐。

  一、高功率摻鉺光纖放大器的定義與工作原理：

  高功率摻鉺光纖放大器是一種以鉺離子（Er3?）為增益介質的光纖型放大器。其核心原理基于鉺離子的能級躍遷：當泵浦光（通常為980nm或1480nm）照射到摻鉺光纖時，鉺離子吸收光子能量從基態躍遷至激發態，隨后通過非輻射弛豫過程回落至亞穩態。當信號光（1530-1565nm波段）通過光纖時，亞穩態的鉺離子受激輻射，釋放出與信號光同頻率、同相位的光子，實現光信號的指數級放大。這一過程無需電信號轉換，直接在光域完成能量傳遞，大幅提升了傳輸效率。

  二、高功率摻鉺光纖放大器的產品特點：

  1、高增益與高功率輸出：通過優化摻鉺光纖濃度與泵浦結構，高功率EDFA可實現超過40dB的增益，輸出功率達27dBm（約0.5W），滿足長距離傳輸需求。例如，四川梓冠光電的EDFA-BA型功率放大器，在-6dBm輸入下可輸出27dBm功率，支持百公里級無中繼傳輸。

  2、低噪聲指數：采用980nm泵浦時，噪聲指數可低至5.5dB，有效抑制信號失真。梓冠光電的產品通過優化泵浦波長與光纖設計，將噪聲控制在行業領先水平。

  3、偏振無關性：通過保偏光纖（PMF）與特殊結構設計，偏振相關增益（PDG）低于0.5dB，確保信號在復雜光纖鏈路中的穩定性。

  4、寬工作波長范圍：覆蓋C波段（1530-1565nm）與L波段（1570-1610nm），支持多波長復用（DWDM）系統，單臺設備可同時放大80個波長通道。

  三、高功率摻鉺光纖放大器的應用領域：

  1、長途光通信：在跨洋海底光纜中，高功率EDFA可補償數千公里光纖衰減，延長傳輸距離至8000公里以上。

  2、數據中心互聯：支持400G/800G高速光模塊，滿足數據中心短距離（<80km）高密度互聯需求。

  3、光纖傳感：在分布式光纖傳感系統中，EDFA放大微弱背向散射信號，提升溫度/應變測量精度至米級。

  4、特種應用：如1530nm波段EDFA用于泵浦乙炔氣體激光器，產生3.1-3.2μm中紅外激光，應用于大氣監測與醫療成像。

  四、高功率摻鉺光纖放大器的技術參數解析：

  1、輸入功率范圍：預放大器（PA）支持-45dBm超弱信號輸入，功率放大器（BA）適配-6dBm至+3dBm輸入，覆蓋全場景需求。

  2、封裝形式：提供臺式（260×285×115mm）與模塊化（90×70×15mm）兩種封裝，支持AC 220V或DC 5V供電，便于集成至光傳輸設備。

  3、環境適應性：工作溫度范圍-20℃至+65℃，濕度耐受70%，通過GJB9001C-2017軍標認證，適用于極端環境。

  五、四川梓冠光電：全系列光纖放大器解決方案

  作為光通信領域的創新者，四川梓冠光電科技有限公司還提供光纖放大器產品如下：

  1、高功率EDFA：涵蓋預放大器（PA）、功率放大器（BA）、線路放大器（LA），支持定制化功率與波長需求。

  2、多波長增益平坦型EDFA：增益平坦度≤1.5dB，解決DWDM系統通道功率不均衡問題。

  3、脈沖型EDFA：專為激光雷達與光時域反射儀（OTDR）設計，支持納秒級脈沖放大。

  4、光纖拉曼放大器：覆蓋C波段與L波段，與EDFA聯合使用可擴展傳輸帶寬至THz量級。

  六、技術優勢與行業認可

  梓冠光電的高功率EDFA系列通過18項專利技術（其中發明專利6項）實現性能突破：

  1、保偏光纖耦合技術：將偏振模色散（PMD）控制在0.5ps以內，提升高速信號傳輸穩定性。

  2、雙級泵浦結構：采用980nm+1480nm混合泵浦，兼顧效率與噪聲性能，光光轉換效率達83%。

  3、智能溫控系統：通過TEC制冷與PID算法，將工作溫度波動控制在±0.1℃以內，延長器件壽命。

  結語：

  高功率摻鉺光纖放大器不僅是光通信系統的“能量中樞”，更是推動5G、物聯網、云計算等新興技術發展的關鍵基礎設施。四川梓冠光電憑借軍工級質量標準與全系列解決方案，持續為全球客戶提供高性能、高可靠性的光放大器產品，助力光通信技術邁向更高臺階。
