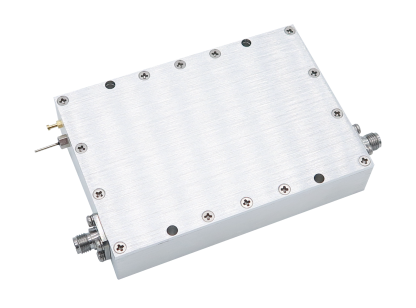

射頻微波功率放大器8-12GHz工作原理、產品特點、應用領域及關鍵參數解析

  在5G毫米波通信、衛星互聯網和防空雷達等高頻應用場景中，信號傳輸距離與質量常受功率瓶頸制約。8-12GHz射頻微波功率放大器憑借其寬頻覆蓋、高功率輸出與低失真特性，成為破解這一難題的核心器件。它如同高頻通信系統的“動力引擎”，為信號注入強勁能量，推動著無線技術向更遠、更穩定的邊界拓展。

  一、射頻微波功率放大器8-12GHz的工作原理：

  8-12GHz射頻微波功率放大器的核心在于利用晶體管或場效應管的非線性特性實現信號放大。其內部采用多級放大結構：輸入級通過低噪聲設計接收微弱信號，中間級采用共射或共源拓?fù)涮嵘鲆?，輸出?jí)則通過推挽或Doherty架構增強功率容量。匹配網絡通過電容、電感與傳輸線組合，將輸入/輸出阻抗精確匹配至50歐姆，減少反射損耗。例如，某型號采用兩級GaAs HEMT工藝，通過輸入級預失真補償技術，在12GHz頻點實現28dB增益與3%的諧波失真率。

  二、射頻微波功率放大器8-12GHz的產品特點：

  1、寬頻段覆蓋：8-12GHz頻段跨越X波段，可兼容氣象雷達、衛星通信和電子對抗等多種系統，單設備支持多頻段切換。

  2、高功率密度：采用GaN材料器件，在12×8mm的QFN封裝內實現28dBm飽和輸出功率，功率密度達1.2W/mm2。

  3、低失真設計：通過負反饋與線性化技術，將三階交調截點（IIP3）提升至40dBm，確保復雜調制信號（如64QAM）的誤碼率低于10??。

  4、高效散熱架構：內置銅基板與熱沉結構，連續波工作下結溫控制在150℃以內，支持-40℃至+85℃寬溫運行。

  三、射頻微波功率放大器8-12GHz的應用領域：

  1、5G毫米波基站：在28GHz頻段資源緊張時，8-12GHz可作為回傳鏈路補充，通過Massive MIMO架構實現10Gbps峰值速率。

  2、衛星通信地面站：為低軌衛星（LEO）提供上行鏈路功率補償，確保在-120dBm弱信號環境下仍能建立穩定連接。

  3、汽車防撞雷達：77GHz雷達前端采用8-12GHz功放驅動本振信號，實現200米距離內0.1米精度探測。

  4、電子對抗系統：在干擾機中輸出50W脈沖功率，壓制敵方雷達頻段，形成30公里半徑的電磁壓制區。

  四、射頻微波功率放大器8-12GHz的關鍵參數解析

  1、頻率范圍：8-12GHz連續覆蓋，支持C波段與X波段無縫銜接。

  2、增益：典型值28dB，增益平坦度±1.5dB，確保頻帶內功率一致性。

  3、飽和輸出功率：28dBm（0.63W），在3dB壓縮點仍保持線性輸出。

  4、封裝形式：采用QFN-28L封裝，尺寸12×8×2mm，兼容SMT自動化貼裝。

  四川梓冠光電：全頻段功率放大解決方案

  除8-12GHz功放外，四川梓冠光電官網還提供以下射頻微波功率放大器系列產品：

  1、0.05-6GHz寬帶功率放大器：采用分立式結構設計，輸出功率達100W，適用于廣播發射臺與電子對抗系統。其軍工級散熱模塊可承受200℃連續工作結溫，通過GJB9001C-2017軍標認證。

  2、24-29.5GHz毫米波功率放大器：基于0.1μm GaN工藝，PAE效率＞40%，支持5G毫米波基站前傳鏈路。產品采用氣密封裝，通過-55℃至+125℃溫度循環測試。

  3、0.1-18GHz低噪聲功率放大器：噪聲系數低至0.5dB，適用于衛星通信接收前端。其18項專利技術涵蓋偏置電路優化與線性化算法，顯著提升信噪比。

  4、定制化功率放大模塊：提供從芯片級到系統級的解決方案，支持快速原型驗證與批量生產。模塊集成輸入/輸出匹配網絡，客戶僅需提供電源即可直接使用。

  作為國內領先的射頻器件制造商，四川梓冠光電的產品線覆蓋0.05-40GHz全頻段，其功率放大器均通過軍工級可靠性測試，擁有18項核心專利技術。在6G太赫茲通信與量子雷達等前沿領域，梓冠光電正持續突破功率密度與效率極限，為全球客戶提供高頻通信的“中國方案”。
