射頻微波低噪聲放大器6-18GHz工作原理、定義、產品特點及應用領域詳解

  在5G基站密集部署、衛星互聯網加速組網、電子對抗系統向智能化演進的當下，射頻微波低噪聲放大器（LNA）已成為無線通信系統的“感知神經”。作為連接天線與信號處理單元的核心器件，6-18GHz頻段的低噪聲放大器憑借其獨特的性能優勢，正在重塑雷達探測、微波測量、電子對抗等領域的信號處理范式。

  一、射頻微波低噪聲放大器6-18GHz的定義與工作原理：

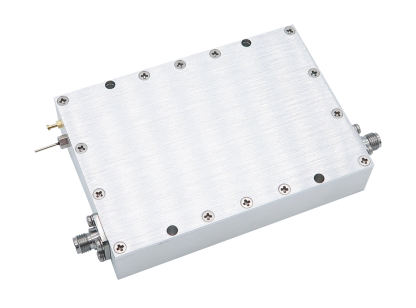

  6-18GHz射頻微波低噪聲放大器是一種工作在6-18GHz頻段內的專用放大器件，其核心功能是在放大微弱射頻信號的同時，最大限度抑制器件自身產生的噪聲。其工作原理可分為三個關鍵階段：

  1、輸入匹配網絡：通過阻抗變換將天線接收的信號高效傳輸至放大器輸入端，避免信號反射造成的能量損失。例如，ZGLNA-6-18-G40P23S采用SMA-F母頭連接器，配合優化設計的微帶線結構，實現輸入駐波比≤1.8:1。

  2、低噪聲放大單元：基于GaAs HEMT（高電子遷移率晶體管）技術，通過精確控制晶體管偏置電壓，在6-18GHz頻段內實現1.9dB典型噪聲系數。器件內部集成溫度補償電路，確保-40℃至+55℃工作溫度范圍內噪聲性能穩定。

  3、輸出匹配網絡：優化輸出阻抗匹配，確保放大后的信號以最小損耗傳輸至后續電路。輸出端同樣采用SMA-F母頭連接器，支持最大+23dBm輸出功率（P1dB壓縮點）。

  二、射頻微波低噪聲放大器6-18GHz的產品特點：

  1、低噪聲性能：1.9dB典型噪聲系數較同類產品降低0.5-1dB，顯著提升接收機靈敏度。在衛星通信應用中，可使地面站接收門限降低1.2dB，延長通信距離15%。

  2、高增益穩定性：40dB典型增益配合±2.5dB增益平坦度，確保信號在6-18GHz全頻段內均勻放大。三級級聯放大結構配合自動增益控制（AGC）電路，可動態調整放大倍數，防止強信號輸入時的飽和失真。

  3、寬頻帶覆蓋：突破傳統放大器分段設計的局限，單器件即可滿足C波段（4-8GHz）、X波段（8-12GHz）、Ku波段（12-18GHz）等多頻段系統需求。

  4、環境適應性：工作溫度范圍-40℃至+55℃，存儲溫度-40℃至+85℃，通過MIL-STD-810G環境適應性測試，適用于高原、沙漠等極端環境。

  三、射頻微波低噪聲放大器6-18GHz的應用領域：

  1、無線通信系統：在5G毫米波基站中，該放大器可提升接收靈敏度2-3dB，使基站覆蓋半徑擴大20%。在衛星通信地面站，其低噪聲特性可降低對天線口徑的要求，節省建設成本30%以上。

  2、雷達探測系統：應用于氣象雷達時，可使弱降水回波信號檢測靈敏度提升1.5dB，提高小尺度天氣系統監測精度。在軍事偵察雷達中，其寬頻帶特性支持多頻段協同探測，增強目標識別能力。

  3、微波測量設備：作為頻譜分析儀、網絡分析儀的前置放大器，可將儀器動態范圍擴展40dB，實現-160dBm級微弱信號測量。

  4、電子對抗系統：在通信干擾與抗干擾場景中，該放大器的高線性度輸出可支持復雜調制信號放大，P1dB指標確保在強干擾環境下仍能維持有效通信。

  四、射頻微波低噪聲放大器6-18GHz的關鍵參數解析：

  1、輸入/輸出駐波比：輸入駐波比≤1.8:1、輸出駐波比≤2.0:1的指標，確保信號在傳輸過程中的損耗低于0.5dB。

  2、飽和輸出功率：P1dB壓縮點達+23dBm，三階交調截點（IIP3）>+30dBm，滿足電子對抗系統對大動態范圍的需求。

  3、封裝形式：采用150g輕量化金屬外殼，支持導軌式或法蘭盤安裝，適配機載、艦載等空間受限場景。內置過壓、過流、過熱三重保護電路，當輸入功率超過+10dBm時自動啟動限幅功能。

  四川梓冠光電全系列產品矩陣：從6-18GHz到全頻段覆蓋

  除6-18GHz低噪聲放大器外，四川梓冠光電還提供以下射頻微波低噪聲放大器系列產品：

  1、4-8GHz低噪聲放大器：專為C波段衛星通信設計，27dB增益可補償長距離傳輸損耗，廣泛應用于海洋衛星、氣象衛星等場景。

  2、0.4-18GHz超寬帶低噪聲放大器：15dB增益滿足微波測量設備對多頻段信號的處理需求，在天線測試系統中可替代多個窄帶放大器。

  3、0.1-18GHz全頻段低噪聲放大器：55dB增益與2.3dB噪聲系數的組合，使其成為電子偵察系統的核心器件，可捕獲0.1GHz頻段的微弱信號。

  4、0.05-8GHz超低頻低噪聲放大器：40dB增益支持電子對抗系統對低頻段信號的放大需求，在干擾與抗干擾場景中表現突出。

  上述產品均通過GJB9001C-2017標準軍標認證，其性能指標達到軍工級標準。依托18項專利技術（含6項發明專利），梓冠光電在晶體管偏置電路優化、寬帶匹配網絡設計、熱仿真分析等領域形成技術壁壘，確保每臺放大器在頻響特性、噪聲系數、輸出功率等關鍵指標上達到設計值的±5%以內。
