手動可調光纖濾波器工作原理、定義、特點、應用領域及封裝形式分析

  在5G通信基站密集部署、量子通信實驗突破距離限制、工業內窺鏡實現微米級缺陷檢測的今天，光信號的精準調控已成為光電子系統的核心需求。作為光通信與光學傳感領域的“關鍵閥門”，手動可調光纖濾波器憑借其波長選擇靈活性、結構緊湊性及操作直觀性，正在重塑光信號處理的技術范式。

  一、手動可調光纖濾波器的定義與工作原理：

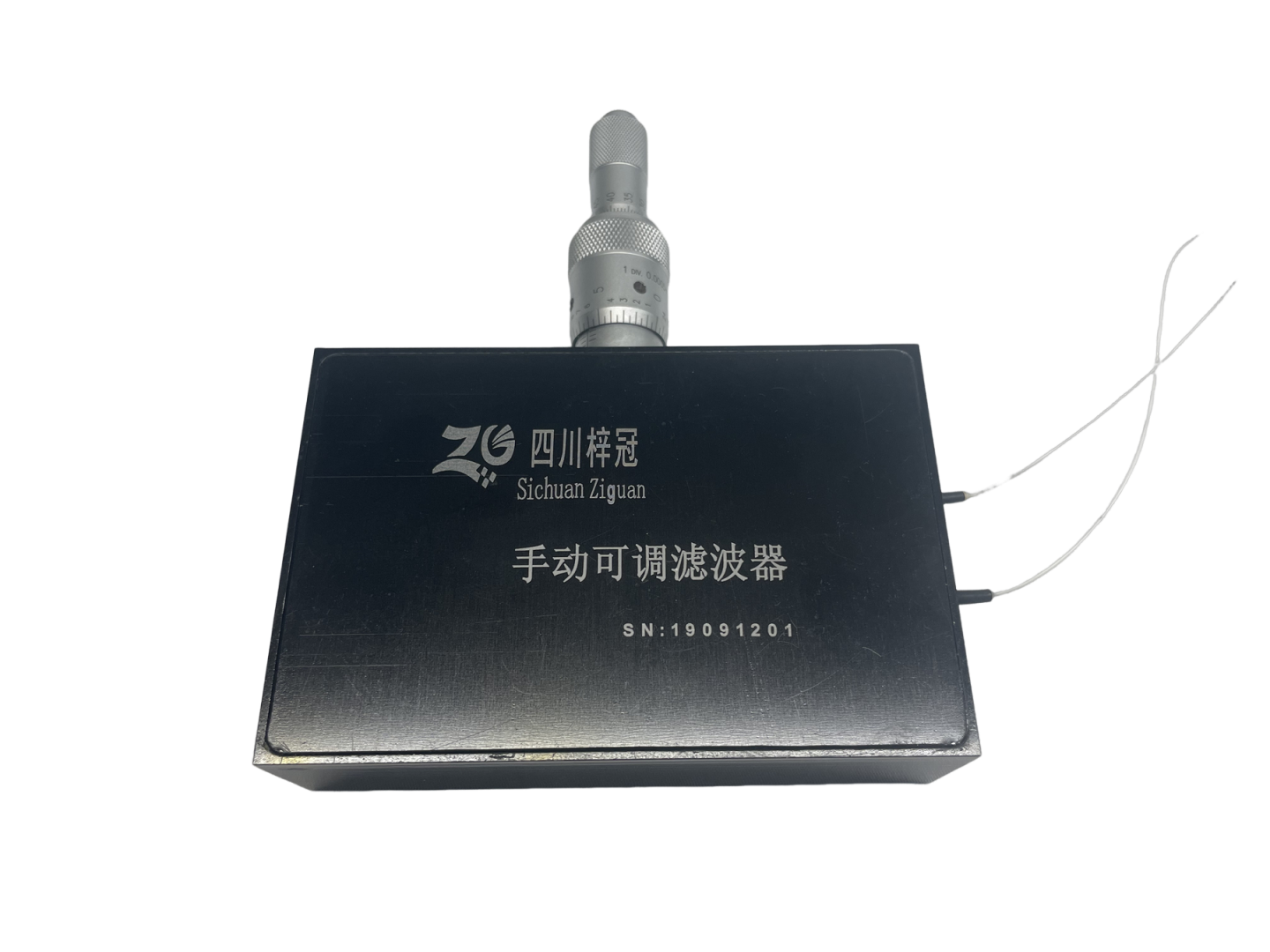

  手動可調光纖濾波器是一種基于光纖結構的波長選擇器件，其核心功能是通過機械調節實現特定波長光信號的透射或反射。其工作原理可分為三個關鍵階段：

  1、光束準直：輸入光纖中的光信號經準直透鏡轉換為平行光束，消除像差干擾。

  2、可調濾波：平行光束入射至可旋轉的濾波片（如法布里-珀羅腔或薄膜干涉片），通過手動調節濾波片角度改變光程差，實現波長選擇。例如，當入射角變化1°時，1550nm波長光信號的透射峰可偏移5nm。

  3、信號聚焦：經過濾波的光信號被聚焦透鏡重新耦合至輸出光纖，完成波長篩選過程。

  這種機械式調節方式避免了電驅動器件的復雜控制電路，同時通過全光纖結構將插入損耗控制在1.5dB以內，確保信號傳輸?shù)母咝浴?/span>

  二、手動可調光纖濾波器的產品特點：

  1、寬調諧范圍：標準產品覆蓋C波段（1520-1570nm）、L波段（1570-1620nm），調諧范圍達50-100nm，滿足DWDM系統多通道切換需求。

  2、超窄線寬控制：通過多腔級聯技術，3dB帶寬可窄至0.3nm，相當于在1.6公里光纖中精準截取1米長的光信號，適用于高精度光譜分析。

  3、低偏振依賴損耗（PDL）：采用Panda型保偏光纖設計，PDL≤0.2dB，確?！?/span>P光”與“S光”傳輸特性一致，避免信號惡化。

  4、環境適應性：工作溫度范圍-40℃至+85℃，通過溫度補償設計消除熱漂移，滿足野外布放要求。

  三、手動可調光纖濾波器的應用領域：

  1、DWDM通信系統：在C波段密集波分復用中，單個手動可調濾波器可替代32個固定波長器件，降低建網成本40%，同時實現動態頻譜分配。

  2、光纖傳感解調：分布式光纖光柵（FBG）傳感系統中，通過調節濾波器波長可同時解調上千個傳感器，在橋梁結構監測中實現0.1με應變分辨率。

  3、激光器調諧：與可調諧激光器配合，實現1520-1570nm波長連續可調，滿足光通信、激光加工、醫療激光等領域需求。

  4、光譜分析：在生物醫學領域，配合光學相干斷層掃描（OCT）設備，將軸向分辨率突破3μm，助力眼科黃斑病變早期診斷。

  四、手動可調光纖濾波器的封裝形式：

  產品提供單模、多模、保偏光纖三種接口選項，連接器類型涵蓋FC/PC、FC/APC，支持3.0mm光纜或900μm緊套光纖輸出。緊湊型金屬外殼設計（尺寸≤120×60×25mm）兼顧散熱與抗沖擊性能，導軌式安裝方式適配機柜、光端機等空間受限場景。

  四川梓冠光電全系列產品矩陣：

  除手動可調光纖濾波器外，四川梓冠光電還提供以下光纖濾波器系列產品：

  1、電可調光纖濾波器：基于壓電陶瓷驅動技術，實現毫秒級波長切換，覆蓋O/E/S/C/L全波段，適用于衛星通信頻段復用。

  2、帶通型光纖濾波器：提供窄帶（0.3nm）與寬帶（25nm）兩種濾波形狀，支持單模、多模、保偏光纖定制，應用于EDFA增益平坦與光噪聲抑制。

  3、SOI芯片可調光濾波器陣列：采用硅基光電子集成技術，單芯片集成9bit可調光延時線，延時量達254ps，滿足量子計算超導量子比特校準需求。

  上述產品均通過GJB9001C-2017標準軍標認證，依托18項專利技術（含6項發明專利），在熱穩定性、抗沖擊性、小尺寸等方面達到軍工級標準。

  作為國內領先的光器件制造商，梓冠光電正以每年5款新品的研發速度，持續拓展光纖濾波器的技術邊界，為全球用戶提供從實驗室到工業現場的全鏈路光電子解決方案。
