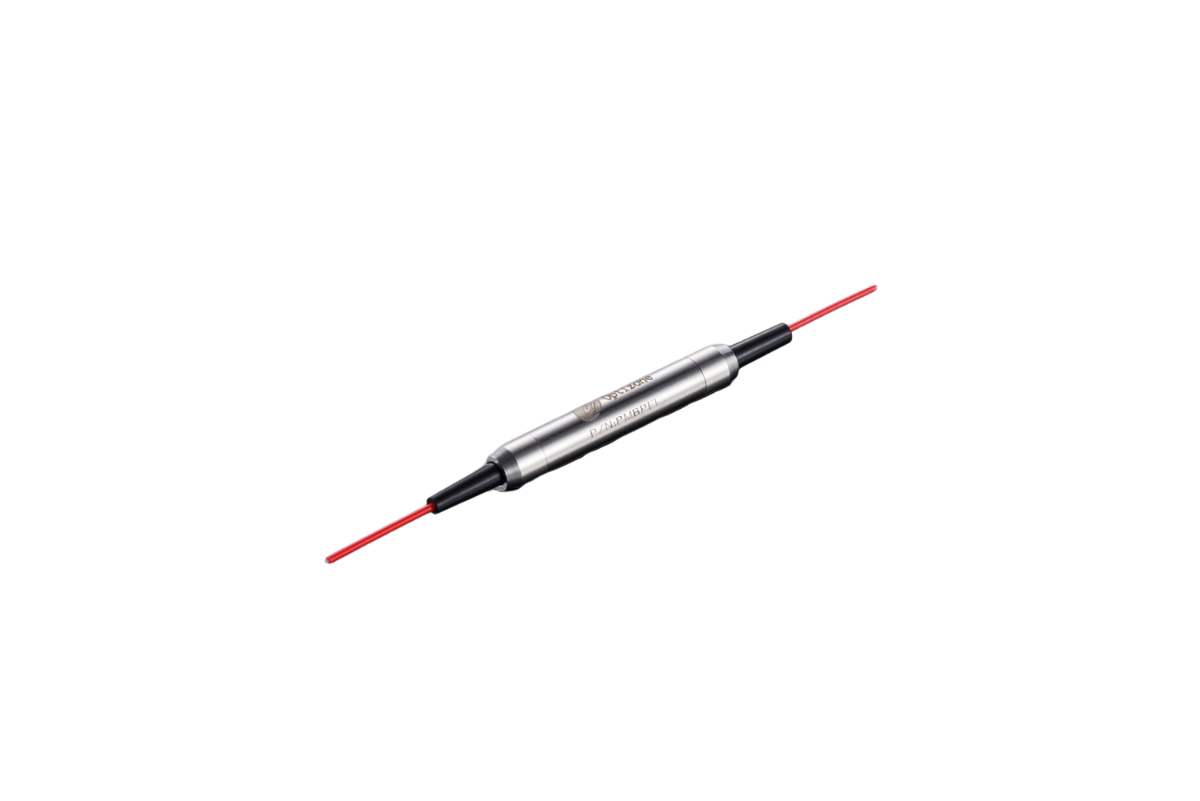

光纖濾波器帶通型工作原理、定義、產品特點及應用領域詳解

  光纖濾波器帶通型憑借其“選擇性透光”的特性，成為5G通信、激光雷達、量子計算等領域的核心器件。本文將從技術原理到應用場景，深度解析這一光通信領域的“頻率守門人”。

  一、光纖濾波器帶通型的定義與工作原理：

  光纖濾波器帶通型是一種通過物理結構實現特定波長范圍光信號選擇性通過的光學器件。其核心原理基于法布里-珀羅（Fabry-Pérot）干涉腔或薄膜濾波技術：

  1、法布里-珀羅腔結構：由兩塊高反射率平行鏡面構成諧振腔，通過調節鏡面間距控制透射波長。當入射光波長滿足腔長整數倍相位匹配條件時，光信號可透射；其他波長則被反射或吸收。

  2、薄膜濾波技術：采用多層介質膜堆疊設計，利用不同膜層對光的干涉效應形成特定波長范圍的透射帶。例如，梓冠光電的薄膜型1064nm帶通濾波器，通過優化膜層厚度實現0.3nm窄帶濾波，同時保持通帶內插損<0.5dB。

  二、光纖濾波器帶通型的產品特點：

  1、波長定制化與窄帶特性

  帶通型光纖濾波器支持400nm-1625nm全波段定制，線寬可壓縮至0.3nm級，滿足DWDM（密集波分復用）系統對信道間隔的嚴苛要求。例如，在光纖傳感網絡中，0.3nm窄帶濾波可有效隔離相鄰信道干擾，提升信號信噪比。

  2、低插入損耗與高隔離度

  通過優化薄膜材料與腔體結構，產品實現通帶內插損<0.5dB、阻帶衰減>40dB的性能指標。這一特性在光放大器（EDFA）中尤為關鍵，可顯著降低噪聲積累，保障長距離傳輸信號質量。

  3、環境適應性與軍工級可靠性

  采用密封封裝與抗振動設計，產品通過GJB9001C-2017軍工質量管理體系認證，可在-40℃至85℃極端環境下穩定工作。例如，在沙漠或高原地區部署的光纖傳感系統中，其熱穩定性確保了數據采集的連續性。

  三、光纖濾波器帶通型的應用領域：

  1、光通信系統：5G與DWDM的核心支撐

  在5G前傳網絡中，帶通濾波器用于分離不同頻段的光信號，避免交叉干擾；在DWDM系統中，其窄帶特性可實現80通道以上的密集復用，大幅提升光纖傳輸容量。

  2、激光雷達與量子計算：高精度探測的基石

  激光雷達通過帶通濾波器提取特定波長的回波信號，實現毫米級距離測量；量子通信中，濾波器可過濾環境噪聲，保障量子態傳輸?shù)谋Ｕ娑取?/span>

  3、光纖傳感與醫療成像：微弱信號的捕捉者

  在光纖布拉格光柵（FBG）傳感系統中，帶通濾波器可精準提取反射波長變化，實現溫度、應變等參數的實時監測；在醫療內窺鏡中，其高隔離度特性可消除背景光干擾，提升成像清晰度。

  四、光纖濾波器帶通型的封裝形式：

  1、模塊化封裝

  采用標準FC/APC或LC/PC接口，支持即插即用，適用于實驗室研發與工業現場快速部署。例如，梓冠光電的臺式封裝產品（260x285x115mm）集成溫控與驅動電路，可獨立運行于復雜環境。

  2、微型化封裝

  針對光模塊集成需求，開發蝶形封裝（150x125x30mm），體積縮小60%的同時保持性能穩定，廣泛應用于數據中心與5G基站。

  五、梓冠光電產品線拓展：全波段解決方案提供商

  除光纖濾波器帶通型外，四川梓冠光電官網提供以下系列產品：

  1、電可調光纖濾波器：覆蓋O/E/S/C/L波段，支持動態波長切換，應用于光譜分析與可調諧激光器。

  2、手動可調光纖濾波器：提供C/L/S波段寬調諧范圍，成本低廉，適用于光纖傳感與ASE噪聲抑制。

  3、保偏光纖濾波器：結合熊貓型保偏光纖結構，偏振相關損耗（PDL）<0.1dB，滿足相干光通信與光頻梳生成需求。

  所有產品均通過18項專利技術（含6項發明專利）支撐，在插入損耗、回波損耗等指標上達到行業領先水平，為全球客戶提供“軍工級”光器件解決方案。
