2x2反射式磁光開關工作原理、定義、產品特點、應用領域及封裝揭秘

  2x2反射式磁光開關憑借其“無機械觸點、超高速響應”的特性，成為5G通信、量子計算、激光雷達等領域的核心器件。本文將從技術原理到應用場景，深度解析這一光通信領域的“光路指揮官”。

  一、2x2反射式磁光開關的定義與工作原理：

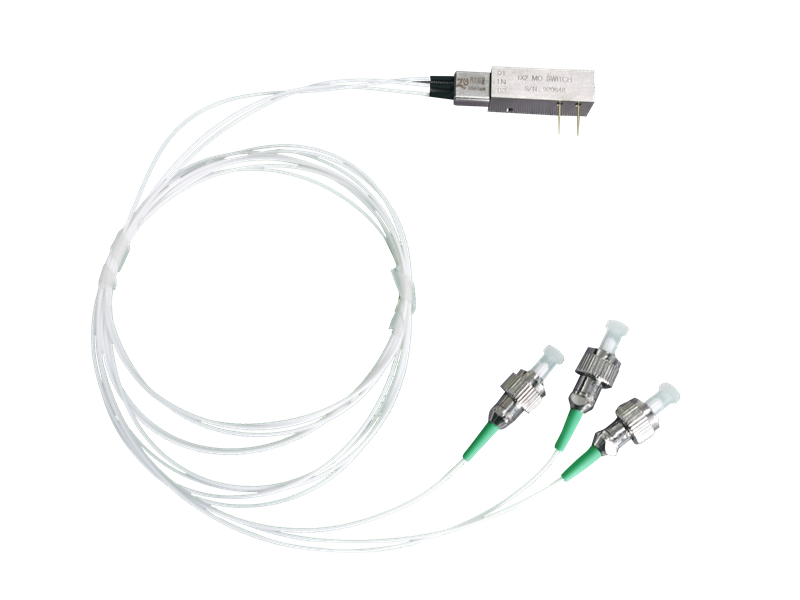

  2x2反射式磁光開關是一種基于法拉第磁光效應的無源光器件，通過外部磁場控制光信號在兩個輸出端口間的切換。其核心結構由磁光晶體（如釔鐵石榴石，YIG）、偏振器、反射鏡及電磁線圈組成：

  1、磁光效應觸發：當電磁線圈通電時，產生的磁場使磁光晶體的折射率發生非互易性變化，導致入射光的偏振態旋轉90°；

  2、偏振選擇路由：經過偏振器后，旋轉后的光信號被導向反射鏡，通過全反射改變傳播方向，最終從另一端口輸出；

  3、雙端口切換：通過調節磁場強度與方向，可實現輸入光在兩個輸出端口間的動態切換，切換時間可達微秒級。

  二、2x2反射式磁光開關的產品核心特點：

  1、超高速響應與低損耗

  采用電磁驅動技術，開關切換時間縮短至10μs以內，較機械式開關提速100倍。同時，通光路徑采用全光纖結構，插入損耗<0.5dB，回波損耗>50dB，確保信號傳輸質量。

  2、軍工級環境適應性

  產品通過GJB9001C-2017軍工質量管理體系認證，可在-40℃至85℃極端溫度、高振動（50g沖擊）環境下穩定工作。例如，在沙漠或極地地區部署的光通信系統中，其熱穩定性保障了24小時不間斷運行。

  3、長壽命與免維護設計

  無機械觸點結構消除了磨損問題，壽命超過1億次切換，遠超傳統機械開關的百萬次級水平。這一特性在數據中心等需要高頻切換的場景中，顯著降低了運維成本。

  三、2x2反射式磁光開關的應用領域：

  1、光通信網絡保護與切換

  在5G前傳網絡中，2x2磁光開關可實現主備光路毫秒級切換，當主鏈路故障時自動切換至備用鏈路，保障通信連續性。例如，某運營商部署的智能光網絡中，切換成功率達99.99%。

  2、激光雷達與目標追蹤

  激光雷達系統中，開關用于快速切換不同探測波長或方向，提升多目標追蹤能力。在自動駕駛場景中，其微秒級響應可實時調整探測光束，適應動態路況。

  3、量子通信與光子計算

  量子密鑰分發（QKD）系統中，磁光開關用于動態選擇信道，避免竊聽者截獲信號。在光子計算領域，其低損耗特性可構建高保真度光路網絡，支撐量子算法運行。

  四、2x2反射式磁光開關的封裝形式：

  1、模塊化封裝

  采用標準FC/APC接口，尺寸為120x80x30mm，支持即插即用，適用于實驗室研發與工業現場快速部署。例如，梓冠光電的臺式封裝產品集成溫控電路，可在-20℃至70℃環境下穩定工作。

  2、微型化蝶形封裝

  針對光模塊集成需求，開發蝶形封裝（80x60x20mm），體積縮小50%的同時保持性能穩定，廣泛應用于數據中心與5G基站。

  五、四川梓冠光電產品線拓展：全場景磁光開關解決方案

  除2x2反射式磁光開關外，四川梓冠光電官網還提供以下磁光開關系列產品：

  1、1x2磁光開關：單輸入雙輸出結構，適用于光路備份與信號分配，插入損耗<0.3dB，切換時間<15μs；

  2、2x2透射式磁光開關：采用透射型磁光晶體，支持雙向光路切換，適用于環形網絡構建，偏振相關損耗（PDL）<0.1dB；

  3、4x4磁光開關矩陣：集成16個磁光晶體，實現4路光信號的全交叉連接，適用于大型數據中心光互連，功耗<5W。

  所有產品均通過18項專利技術（含6項發明專利）支撐，在切換速度、環境適應性等指標上達到行業領先水平，為全球客戶提供“軍工級”光開關解決方案。
