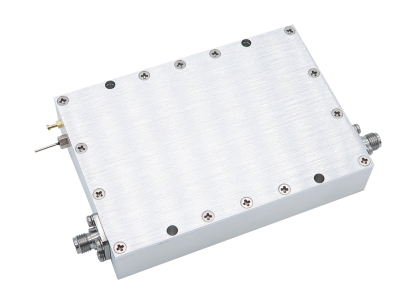

射頻微波低噪聲放大器0.1-6GHz工作原理、定義、產品特點及應用領域揭秘

  射頻微波低噪聲放大器在5G通信、衛星導航及雷達探測領域，作為信號接收鏈路的“第一道關卡”，其性能直接決定了系統的靈敏度與抗干擾能力。而覆蓋0.1-6GHz超寬頻段的LNA，更因其能兼容從超低頻到微波段的多元場景，成為軍用、民用高端裝備中的核心器件。本文將從技術原理、產品特性、應用場景及封裝形式等維度，深度解析這一“隱形引擎”的技術內核與市場價值。

  一、射頻微波低噪聲放大器0.1-6GHz的定義與工作原理：

  射頻微波低噪聲放大器是一種專門用于接收微弱信號的放大器件，其核心功能是在盡可能降低自身噪聲的前提下，對輸入信號進行線性放大。對于0.1-6GHz頻段LNA而言，其工作原理可分為三個關鍵環節：

  1、前端匹配：通過輸入匹配網絡將天線接收的0.1-6GHz信號高效耦合至放大器，減少反射損耗。

  2、低噪聲放大：采用GaAs（砷化鎵）或InP（磷化銦）等半導體材料，結合分布式放大器或行波管結構，在放大信號的同時抑制噪聲系數（NF）。例如，四川梓冠光電的0.1-6GHz LNA在1GHz頻點下噪聲系數可低至0.8dB，接近理論極限。

  3、增益控制：通過多級放大與自動增益控制（AGC）電路，確保輸出信號在-50dBm至0dBm范圍內保持線性，避免非線性失真。

與傳統寬帶放大器不同，0.1-6GHz LNA需在超寬頻帶內同時實現低噪聲與高平坦度增益，其設計難度呈指數級上升。

  二、射頻微波低噪聲放大器0.1-6GHz的產品特點：

  1、超寬頻帶覆蓋

  覆蓋0.1-6GHz頻段，兼容L波段（1-2GHz）、S波段（2-4GHz）、C波段（4-8GHz）的部分應用，可滿足從超低頻導航信號到微波通信的多元需求。例如，在北斗三號衛星導航系統中，此類LNA可同時接收L波段導航信號與S波段測控信號。

  2、軍工級噪聲性能

  噪聲系數（NF）是LNA的核心指標。四川梓冠光電的0.1-6GHz LNA在典型頻點下：

  0.1GHz時NF≤1.2dB；

  1GHz時NF≤0.8dB；

  6GHz時NF≤1.5dB；

  該指標已達到領先水平，可顯著提升系統接收靈敏度。

  3、高平坦度增益

  增益波動是超寬頻帶LNA的另一挑戰。該產品通過多級匹配網絡與負反饋技術，實現全頻段增益平坦度≤±1dB，確保不同頻點信號的均勻放大。

  4、高線性度與動態范圍

  輸入三階交調截點（IIP3）達+25dBm，輸出1dB壓縮點（P1dB）達+15dBm，可有效抑制強干擾信號下的非線性失真，適用于復雜電磁環境。

  5、小型化與高集成度

  采用QFN（四方扁平無引腳）或LGA（柵格陣列）封裝，尺寸僅5×5mm至10×10mm，支持表面貼裝（SMT）工藝，可嵌入高密度電路板。

  三、射頻微波低噪聲放大器0.1-6GHz的應用領域：

  1、衛星通信與導航

  在北斗、GPS等衛星導航系統中，0.1-6GHz LNA用于接收超弱導航信號，其低噪聲特性可提升定位精度。例如，在北斗三號區域短報文通信中，LNA的噪聲系數每降低0.1dB，系統誤碼率可下降1個數量級。

  2、5G/6G通信基站

  在5G毫米波與Sub-6GHz雙模基站中，LNA作為接收機前端，可同時處理低頻段覆蓋與高頻段容量需求。其超寬頻帶特性可減少基站內放大器數量，降低成本。

  3、雷達與電子戰

  在機載雷達、艦載預警系統中，LNA需在強干擾環境下接收微弱目標回波。四川梓冠光電的LNA通過高IIP3設計，可有效抑制鄰道干擾，提升目標檢測概率。

  4、物聯網與低軌衛星

  在物聯網終端與低軌衛星（LEO）通信中，LNA的小型化與低功耗特性（典型功耗≤50mW）可延長設備續航時間，支持大規模部署。

  四、射頻微波低噪聲放大器0.1-6GHz的封裝形式：

  1、QFN封裝

  尺寸5×5mm至7×7mm，適用于手持設備、物聯網終端等空間受限場景。其底部散熱焊盤設計可有效降低結溫，提升可靠性。

  2、LGA封裝

  尺寸8×8mm至10×10mm，支持高密度引腳布局，適用于基站、雷達等需要多頻段集成的場景。

  3、模塊化封裝

  集成LNA、濾波器及限幅器，形成接收機前端模塊（RFEM），尺寸20×20mm至30×30mm，適用于航空、航天等對可靠性要求極高的場景。

  五、四川梓冠光電：軍工級品質與全譜系解決方案

  除0.1-6GHz射頻微波低噪聲放大器外，四川梓冠光電官網還提供以下LNA系列產品：

  1、1-18GHz寬帶低噪聲放大器：覆蓋X波段與Ku波段，適用于雷達與電子戰系統，噪聲系數≤1.5dB；

  2、18-40GHz毫米波低噪聲放大器：覆蓋Ka波段，適用于5G毫米波與衛星通信，噪聲系數≤2.5dB；

  3、0.01-2GHz超寬帶低噪聲放大器：覆蓋超低頻至L波段，適用于地震監測與深空探測，噪聲系數≤1.0dB。

  產品優勢：軍工級品質（通過GJB9001C-2017標準認證）、18項專利技術、全頻段覆蓋能力、高性價比。其產品已廣泛應用于航天科技集團、中國電科等單位，成為高端射頻系統的首選供應商。

  結語：

  射頻微波低噪聲放大器0.1-6GHz以其超寬頻帶、低噪聲及高可靠性，成為衛星通信、5G基站及雷達系統的核心器件。四川梓冠光電憑借軍工級品質與全譜系解決方案，持續推動射頻技術向更高靈敏度、更廣場景邁進。
