10W摻鉺光纖放大器工作原理、定義、產品特點、應用領域及封裝方式分析

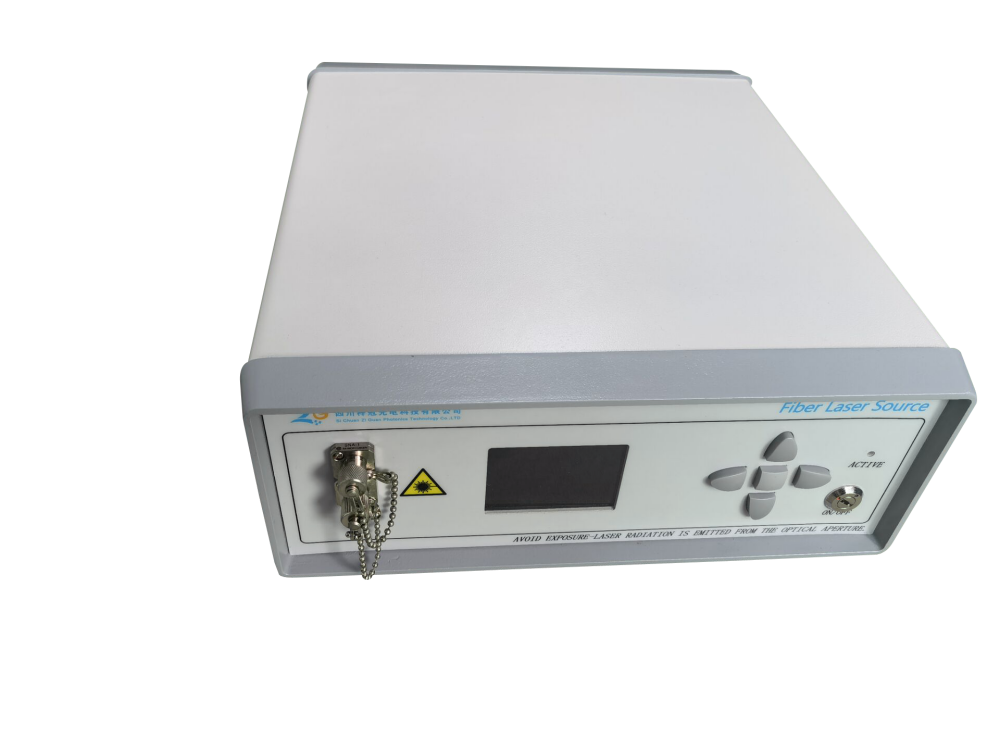

  10W摻鉺光纖放大器，它以稀土元素為“燃料”，在光纖中點燃高效光放大，讓光信號穿越數千公里仍保持清晰。

  一、10W摻鉺光纖放大器的定義與工作原理：

  10W摻鉺光纖放大器是一種基于摻鉺光纖（EDF）的光放大器件，其核心原理是通過泵浦激光（通常為980nm或1480nm）激發光纖中的鉺離子（Er3?），使其從基態躍遷至激發態。當微弱信號光（1550nm波段）通過摻鉺光纖時，激發態的鉺離子通過受激輻射釋放光子，實現信號光的功率放大。這一過程無需光電轉換，直接在光域完成，避免了“電子瓶頸”限制。

  1、泵浦方式：分為前向泵浦、后向泵浦與雙向泵浦，其中雙向泵浦可平衡噪聲與增益。

  2、增益介質：采用高濃度鉺摻雜光纖，配合特定纖芯設計（如雙包層結構），提升泵浦吸收效率。

  3、增益帶寬：覆蓋C波段（1530-1565nm）與L波段（1565-1625nm），支持多波長并行放大。

  二、10W摻鉺光纖放大器的產品特點：

  1、10W高輸出功率

  通過多級泵浦合束與高濃度摻鉺光纖設計，實現10W級連續光輸出，遠超傳統EDFA（通常為毫瓦至瓦級），滿足長距離傳輸與高功率應用需求。

  2、低噪聲系數（NF≤5dB）

  優化泵浦波長與摻雜濃度，將量子噪聲限制在極低水平，確保信號放大后的信噪比（SNR）優于30dB，適用于高靈敏度接收場景。

  3、增益平坦度（±0.5dB）

  采用增益均衡濾波器，消除波長依賴性增益波動，支持DWDM系統中的多通道均勻放大。

  4、環境適應性

  內置溫控模塊與隔離器，可在-40℃至75℃環境下穩定工作，壽命超過10萬小時，適用于戶外基站與海底光纜。

  三、10W摻鉺光纖放大器的應用領域：

  1、長距離光纖通信

  在跨洋海纜與陸地干線中，10W EDFA作為中繼器核心，將信號功率提升1000倍以上，實現無中繼傳輸超5000公里，支撐全球互聯網骨干網。

  2、數據中心互聯（DCI）

  為400G/800G高速光模塊提供高功率驅動，解決短距離傳輸中的功率損耗問題，降低數據中心間的連接成本。

  3、自由空間光通信（FSO）

  在衛星激光通信與地面無線光鏈路中，高功率EDFA補償大氣衰減，實現Gbps級速率傳輸，助力6G空天地一體化網絡。

  4、工業激光加工

  作為連續波激光器的種子源放大器，提供10W級1550nm激光輸出，用于金屬切割、3D打印與精密焊接，提升加工效率與質量。

  四、10W摻鉺光纖放大器的封裝方式：

  1、機架式封裝

  標準1U/2U機箱設計，集成泵浦激光器、摻鉺光纖與控制電路，支持遠程監控與熱插拔，適用于核心機房部署。

  2、蝶形封裝（Butterfly）

  緊湊型設計（40mm×20mm），集成TEC溫控與光耦合接口，可直接嵌入光模塊，適用于便攜式設備與空間受限場景。

  3、光纖尾纖封裝

  提供FC/APC或SC/APC接口，支持即插即用，與現有光纖網絡無縫兼容，降低系統集成難度。

  五、四川梓冠光電：摻鉺光纖放大技術的軍工級創新者

  除10W摻鉺光纖放大器外，四川梓冠光電還提供以下?lián)姐s光纖放大器系列產品：

  1、低噪聲摻鉺光纖放大器

  采用雙級泵浦與增益平坦技術，噪聲系數低至4dB，適用于量子通信與相干光傳輸。優勢：高靈敏度、低誤碼率；應用：5G前傳、衛星激光通信。

  2、可調諧摻鉺光纖放大器

  通過溫控或電流調節，實現1530-1565nm波段連續調諧，支持動態波長分配。優勢：波長靈活、響應快；應用：DWDM系統擴容、光網絡重構。

  3、高功率脈沖摻鉺光纖放大器

  專為脈沖激光設計，峰值功率達kW級，脈沖寬度從納秒至微秒可調。優勢：高峰值、短脈沖；應用：激光雷達、時間分辨光譜。

  四川梓冠光電的產品均通過GJB9001C-2017標準軍標認證，擁有18項核心專利，其摻鉺光纖放大器系列以軍工級品質服務于國家骨干網、航天工程與國防通信，持續推動光放大技術的邊界。

  結語：

  10W摻鉺光纖放大器以稀土之力，重塑了光通信的能量與距離極限。從深海海纜到星際激光鏈路，從數據中心到工業車間，它正成為連接數字世界與物理世界的“光能樞紐”。而四川梓冠光電憑借軍工級創新實力，為這一領域注入了中國智慧與硬核技術。
