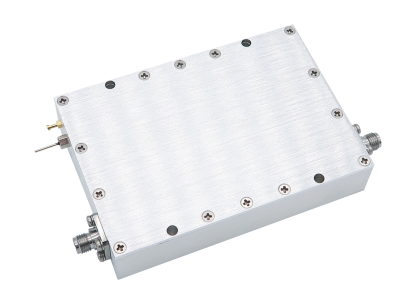

射頻微波功率放大器1-20GHz工作原理、產品特點、應用領域及封裝形式分析

  射頻微波功率放大器1-20GHz在5G通信、衛星遙感、雷達探測等高頻技術領域，如同“信號心臟”一樣，將微弱的射頻信號轉化為高功率輸出，支撐著復雜電磁環境下的信息傳輸。這款覆蓋1-20GHz超寬頻段的功率放大器，憑借其高頻段覆蓋能力、高功率密度和低噪聲特性，成為現代無線通信系統的核心組件。

  一、射頻微波功率放大器1-20GHz的工作原理：

  射頻微波功率放大器1-20GHz的核心原理基于半導體器件的能量轉換。當輸入信號進入放大器后，晶體管或場效應管（如GaN、LDMOS）通過控制柵極/基極電壓，調節載流子在溝道中的流動，實現電流放大。例如，GaN材料因高擊穿場強（3.3MV/cm）和寬帶隙特性，可在毫米波頻段實現單芯片數百瓦輸出，同時將體積縮小至傳統真空管的1/10。放大過程中，輸入匹配網絡將信號源阻抗與放大器輸入阻抗匹配，減少反射；輸出匹配網絡則將放大后的信號高效傳輸至天線或負載，確保能量最大化利用。

  二、射頻微波功率放大器1-20GHz的產品特點：

  1、超寬頻段覆蓋

  覆蓋1-20GHz頻段，支持從L波段（1-2GHz）到Ku波段（12-18GHz）的全頻段應用，可兼容5G基站、衛星通信、雷達探測等多場景需求。例如，在5G毫米波通信中，24-29.5GHz模塊專為n257/n258頻段設計，滿足高頻段大帶寬傳輸要求。

  2、高功率密度與效率

  采用GaN材料后，功率密度突破10W/mm2，單芯片輸出功率達數百瓦。同時，Doherty架構通過主輔功放協同工作，將平均效率從30%提升至45%以上，顯著降低基站能耗。

  3、線性度優化

  通過數字預失真（DPD）技術，將誤差向量幅度（EVM）指標從10%壓縮至3%以下，滿足5G NR調制的高階QAM需求，確保信號傳輸?shù)臏蚀_性。

  4、低噪聲與高穩定性

  噪聲系數低至0.5dB，輸入駐波比（S11）<-10dB，輸出增益（S21）接近設計值，可在-40℃至85℃極端環境下穩定工作，適應沙漠、高原、太空等復雜場景。

  三、射頻微波功率放大器1-20GHz的應用領域：

  1、無線通信

  5G基站：作為Massive MIMO系統的核心組件，支持n257/n258頻段毫米波信號放大，提升基站覆蓋范圍和用戶接入能力。

  衛星通信：用于地面站高功率放大，確保衛星信號在數千公里傳輸中的可靠性，支持遙感、導航等應用。

  2、雷達系統

  民用氣象雷達：在C波段提供高功率輸出，增強降水粒子探測精度，提升天氣預報準確性。

  軍用相控陣雷達：在X/Ku波段實現目標快速跟蹤，支持防空、反導等任務。

  3、科學實驗

  粒子加速器：通過射頻四極桿（RFQ）加速，為高能物理研究提供穩定微波源。

  射電天文：低噪聲放大器接收微弱宇宙信號，支持深空探測和黑洞研究。

  四、射頻微波功率放大器1-20GHz的封裝方式：

  1-20GHz射頻微波功率放大器采用多種封裝形式以適應不同場景：

  1、分立式結構：獨立晶體管、匹配網絡和散熱模塊，適用于高功率場景（如廣播發射臺），輸出功率達100W以上。

  2、單片微波集成電路（MMIC）：將晶體管、匹配網絡和偏置電路集成于同一芯片，體積縮小至分立式的1/100，廣泛應用于手機終端和無人機。

  3、Gemini推挽封裝：通過雙晶體管共源設計，最小化發射極電感，提升高頻段功率增益，適用于雷達和電子對抗系統。

  五、四川梓冠光電：軍工級品質的全頻段解決方案

  除1-20GHz射頻微波功率放大器外，四川梓冠光電還提供以下系列產品：

  1、低噪聲放大器（LNA）：覆蓋0.05-8GHz頻段，噪聲系數低至0.5dB，適用于衛星通信接收前端，提升信號靈敏度。

  2、寬帶功率放大器：支持0.8-18GHz頻段，輸出功率達50W，滿足電子對抗和測試測量需求。

  3、毫米波功率放大器：針對24-29.5GHz頻段設計，PAE>40%，支持5G毫米波基站高效運行。

  4、定制化功率放大器：提供從芯片級到系統級的解決方案，支持快速原型驗證和批量生產。

  四川梓冠光電的產品通過GJB9001C-2017標準軍標認證，具備軍工級品質，并擁有18項專利技術（如磁光晶體封裝結構、低損耗偏振分束器），在航天航空、量子計算等極端環境中展現硬核實力。無論是高頻通信還是精密探測，梓冠光電均以創新為矛、品質為盾，持續為全球客戶提供“軍工級”射頻微波器件解決方案。
