1×4磁光開關工作原理、定義、產品優勢、應用場景及封裝工藝解析

  1×4磁光開關基于法拉第旋光效應，憑借其無機械運動部件、微秒級響應速度和軍工級可靠性，正成為光網絡保護系統的“黃金標準”。本文將從技術原理、產品優勢到應用場景，全面解析這一光通信領域的“隱形冠軍”。

  一、1×4磁光開關的定義與工作原理：

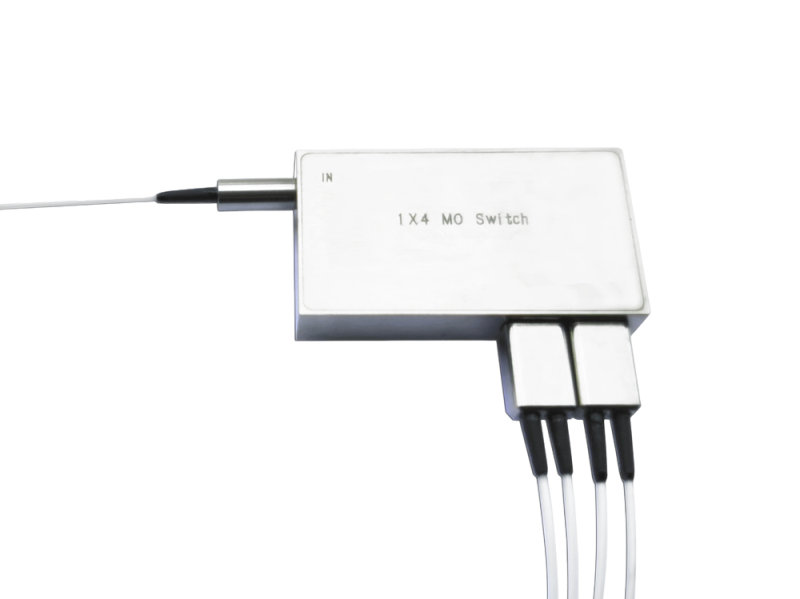

  1×4磁光開關是一種基于法拉第旋光效應的全固態光學器件，其核心功能是通過控制磁場方向，實現單輸入端口與四輸出端口之間的光路切換。其工作原理可拆解為三步：

  1、偏振光分束：輸入光信號經偏振分束器（PBS）分為兩束正交偏振光（如TE模與TM模），分別進入兩個磁光晶體。

  2、磁場控制旋轉：當電流通過纏繞在磁光晶體（如釔鐵石榴石，YIG）周圍的線圈時，產生的磁場使晶體內部的電子自旋方向改變，導致線偏振光的偏振面發生旋轉。旋轉角度與磁場強度成正比，例如在1525-1565nm波段，典型旋轉角可達45°/（Oe·cm）。

  3、光路重構：通過獨立控制兩個晶體的磁場方向（如通斷電流或調節電流大?。?，可改變兩束偏振光的相位差，最終通過偏振合束器（PBC）將光信號導向指定輸出端口。例如，當晶體A的磁場使偏振面旋轉90°，而晶體B無磁場時，光信號將優先輸出至端口2。

  這種“雙晶體獨立控制”設計，使1×4磁光開關支持反向傳輸（同一端口可同時作為輸入/輸出），實現光路切換效率翻倍。

  二、1×4磁光開關的產品優勢：軍工級品質的六大硬核指標

  四川梓冠光電科技有限公司的1×4磁光開關，通過18項專利技術將性能推向行業巔峰，其核心優勢體現在六個維度：

  1、超長壽命：全固態晶體設計消除機械磨損，壽命超300億次循環（行業標準10億次），可滿足航天航空“零維護”需求。

  2、極速響應：常規型號切換速度10-30微秒，超快型號達2-20微秒，比機械式光開關快100倍以上，在數據中心光網絡保護中可提前完成備用路徑切換。

  3、極端環境適應性：通過GJB 9001C-2017軍工質量認證，工作溫度范圍-40℃至85℃，存儲溫度達-55℃至125℃，可耐受沙漠高溫、太空輻射等極端條件。

  4、低損耗傳輸：插入損耗僅2.0dB（典型值），偏振相關損耗（PDL）0.2dB，回波損耗超40dB，確保量子通信中光子偏振態穩定。

  5、超低功耗：開關電壓3-5V，電流小于200mA，功耗比MEMS光開關降低60%，單臺設備年省電費超千元。

  6、雙向傳輸：支持同一端口雙向光信號傳輸，單臺設備替代兩臺單向光開關，節省50%空間與成本。

  三、1×4磁光開關的應用場景：

  1×4磁光開關的獨特性能使其在多個領域成為不可替代的核心器件：

  1、光網絡保護系統：在骨干網、5G前傳等場景中，作為主備光路切換的“心臟”，實現毫秒級故障切換。例如，當主用光纖因施工被切斷時，磁光開關可在10微秒內將光信號切換至備用路徑，避免數據丟失。

  2、量子通信：在量子密鑰分發（QKD）系統中，其低偏振相關損耗特性可避免光子偏振態失真，確保量子糾纏態穩定傳輸，支撐“京滬干線”等國家量子通信工程。

  3、航天航空：在衛星、飛船等載體中，耐受輻射與振動，實現光傳感信號的精準切換。例如，火星探測器通過磁光開關控制激光雷達與光譜儀的光路，支持地形測繪與大氣成分分析。

  4、精密測量：為激光雷達、光譜分析等設備提供高穩定性光路控制，支持納米級精度光學測量。在半導體晶圓檢測中，磁光開關可快速切換不同波長的檢測光，提升良品率。

  四、1×4磁光開關的封裝與工藝：

  四川梓冠光電依托綿陽科技城資源，建成集磁光晶體生長、器件封裝、測試于一體的全產業鏈基地，其封裝工藝包含三大創新：

  1、晶體缺陷控制：通過優化溫度場與磁場分布，使釔鐵石榴石晶體缺陷密度降低80%，旋光效率提升30%。

  2、氣密性封裝：采用激光焊接技術，產品密封性達IP68等級，防潮、防塵能力行業領先。

  3、嚴苛檢測流程：從原材料入庫到成品出廠，經歷12道檢測工序，包括高低溫循環測試（-40℃至85℃）、振動測試（5-500Hz）、光功率衰減測試等，確保良品率超99.9%。

  五、四川梓冠光電磁光開關系列產品矩陣

  除1×4磁光開關外，四川梓冠光電還提供以下磁光開關系列產品：

  1、1×8雙向磁光開關：支持8個輸出端口的光路切換，適用于超大規模數據中心的光交叉連接（OXC）系統，提升帶寬利用率。

  2、保偏型磁光開關：采用保偏光纖設計，偏振消光比（PER）超30dB，適用于相干光通信與激光干涉測量領域。

  3、高功率磁光開關：可承受連續激光5W、納秒級脈沖激光700W的光功率，滿足激光加工、激光雷達等高功率應用場景。

  這些產品均通過軍工級認證，擁有18項專利技術，在航天航空、量子計算等領域實現進口替代。例如，其保偏型磁光開關已應用于“墨子號”量子衛星的光路控制系統，彰顯中國光通信技術的自主創新能力。

  結語

  從1×4磁光開關的微秒級響應到全系列磁光開關系列產品的軍工級品質，四川梓冠光電正以技術創新重新定義光通信的可靠性標準。其產品不僅覆蓋常規場景，更在極端環境中展現硬核實力。
