C波段光纖放大器工作原理、定義、產品特點、應用領域及封裝方式分析

  C波段光纖放大器（EDFA）憑借其卓越的增益能力與低噪聲特性，成為突破傳輸瓶頸的核心器件。它如同為光信號注入強心劑的“能量引擎”，讓光網絡實現更遠距離、更高容量的穩定傳輸。

  一、C波段光纖放大器的定義與工作原理：

  C波段光纖放大器是一種基于摻鉺離子（Er3?）光纖的增益介質，通過泵浦激光激發鉺離子實現受激輻射放大的光放大器。其核心原理可分為三步：

  1、粒子數反轉：980nm或1480nm泵浦激光將鉺離子從基態（E1）激發至激發態（E3），隨后通過無輻射躍遷快速降至亞穩態（E2）。由于亞穩態壽命較長，粒子在E2能級積累，形成粒子數反轉分布。

  2、受激輻射放大：當1525-1565nm波段的C波段信號光通過摻鉺光纖時，亞穩態粒子受信號光子刺激躍遷回基態，釋放與信號光同頻率、同相位、同方向的光子，實現光信號的直接放大。

  3、波長選擇性：鉺離子的能級結構決定了EDFA的增益帶寬集中在C波段，且可通過濾波器進一步優化增益平坦度，支持密集波分復用（DWDM）系統。

  二、C波段光纖放大器的產品特點：

  C波段光纖放大器以四大特性成為光通信系統的“性能標桿”：

  1、高增益與低噪聲：典型增益可達35dB以上，噪聲指數（NF）低至4.5dB，有效補償光纖傳輸損耗的同時，避免引入過多噪聲，保障信號質量。

  2、增益平坦化設計：通過優化摻鉺光纖長度與泵浦功率分配，實現增益譜在C波段內的平坦化（±0.5dB），避免不同波長通道間的功率差異。

  3、智能化控制：內置高精度自動溫度控制（ATC）與自動功率控制（APC）電路，實時監測泵浦激光器溫度、輸入/輸出光功率，確保輸出穩定性。例如，西安深泉光電的EDFA模塊支持APC、AGC、ACC三種工作模式，可靈活適配不同應用場景。

  4、高可靠性設計：采用電信級980nm泵浦激光器與全光纖結構，無機械運動部件，壽命超過10萬小時，適應-40℃至80℃寬溫工作環境。

  三、C波段光纖放大器的應用領域：

  C波段光纖放大器的核心價值在于解決光信號長距離傳輸?shù)乃p問題，其應用場景涵蓋：

  1、長途骨干網：在跨省、跨國光傳輸系統中，EDFA作為中繼放大器，將信號傳輸距離從數十公里延伸至數千公里，支撐100G/400G高速率信號的穩定傳輸。

  2、數據中心互聯：在數據中心間（DCI）的短距離高密度互聯中，EDFA用于補償多模光纖或單模光纖的損耗，提升光模塊的傳輸距離與帶寬利用率。

  3、光纖傳感系統：在分布式光纖傳感（如溫度/應變監測）中，EDFA放大微弱傳感信號，提高系統靈敏度與測量精度，支持數十公里的傳感范圍。

  4、海底光纜通信：在海底光纜系統中，EDFA需承受高壓、高濕度環境，其高可靠性設計確保信號在深海傳輸中的穩定性。

  四、C波段光纖放大器的封裝方式：

  為滿足不同場景需求，C波段光纖放大器提供多樣化封裝形式：

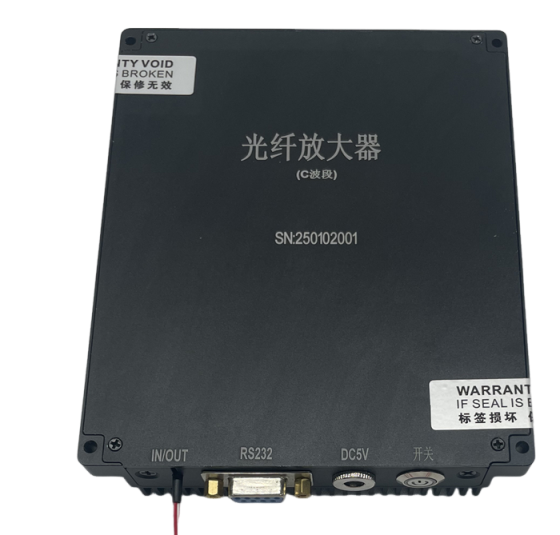

  1、模塊化封裝：如90mm×70mm×14mm的緊湊模塊，支持FC/APC、LC/PC等光纖接口，可直接嵌入光傳輸設備或測試儀表。

  2、臺式封裝：集成顯示屏與操作按鍵，支持本地參數設置與狀態監控，適用于實驗室研發或現場調試。

  3、機架式封裝：標準1U/2U機架設計，支持多通道并行放大，滿足數據中心或骨干網節點的高密度部署需求。

  五、四川梓冠光電：全系列光纖放大器解決方案

  除C波段光纖放大器外，四川梓冠光電官網還提供以下光纖放大器系列產品：

  1、L波段光纖放大器：覆蓋1565-1625nm波段，與C波段EDFA組合構成C+L波段放大系統，支持超寬帶DWDM傳輸，適用于骨干網擴容與數據中心互聯。

  2、拉曼光纖放大器：基于受激拉曼散射效應，實現1400-1700nm波段的靈活放大，尤其適用于超長距離傳輸與特種光纖傳感場景。

  3、半導體光放大器（SOA）：支持O/E/L全波段放大，具有體積小、響應速度快、易于集成的優勢，適用于接入網、城域網邊緣與光子集成芯片。

  四川梓冠光電作為光通信領域的創新引領者，其產品均通過GJB9001C-2017標準軍標認證，具備軍工級可靠性，并擁有18項核心專利技術。從C波段EDFA到全波段放大解決方案，梓冠光電以技術創新持續推動光通信向更遠、更快、更穩定的方向演進。
