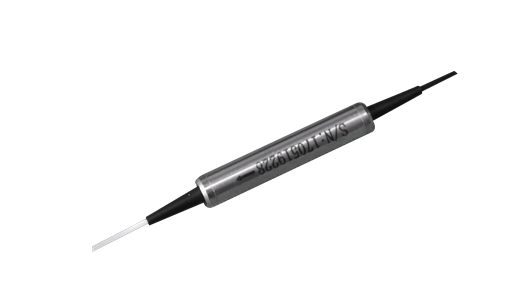

雙極光隔離器工作原理、定義、產品特點、應用領域及封裝解析

  雙極光隔離器如同一位沉默的“單向衛士”，在光通信與精密光學系統的復雜網絡中，以獨特的光非互易性特性，為光信號的穩定傳輸筑起一道堅實屏障。它不僅解決了反向光干擾這一行業難題，更憑借高隔離度、低插損等核心優勢，成為高功率激光系統、光纖傳感等領域的“標配”器件。

  一、雙極光隔離器的定義與工作原理：

  雙極光隔離器是一種基于磁光效應的非互易性光無源器件，其核心功能是允許光信號沿單一方向（正向）高效傳輸，同時對反向光產生強衰減（隔離）。其工作原理可拆解為三個關鍵步驟：

  1、偏振分束與旋轉：正向傳輸?shù)墓庑盘?hào)首先通過偏振分束器（PBS），被分解為兩束正交偏振光（如垂直偏振光與水平偏振光）。隨后，這兩束光進入法拉第旋轉器，在磁場作用下，其偏振方向同步旋轉45度。

  2、波片補償與合束：旋轉后的光信號經過半波片（λ/2），偏振方向再次旋轉45度，使兩束光的偏振態互換（垂直變水平，水平變垂直）。最終，它們通過另一個偏振分束器重新合為一束，沿原方向輸出。

  3、反向光阻斷：若光信號試圖反向傳輸，其偏振態在法拉第旋轉器中會再次旋轉45度，但此時與初始偏振分束器的透射軸垂直，導致光無法通過，從而實現隔離。

  這一過程如同為光路安裝了一個“單向閥門”，確保信號僅能單向流動，避免反向光引發的自耦合效應、激光器頻率漂移等問題。

  二、雙極光隔離器的產品特點：

  雙極光隔離器的核心優勢體現在以下方面：

  1、超高隔離度：通過雙級結構設計，其反向隔離度可達50dB以上，遠超單級隔離器（通常為30dB）。這意味著反向光功率被衰減至初始值的十萬分之一，有效抑制系統噪聲。

  2、低插入損耗：正向傳輸時，光功率損耗僅0.5dB左右，確保信號高效傳輸。這一特性在長距離光纖通信中尤為重要，可減少信號衰減，延長傳輸距離。

  3、寬波長范圍：支持780nm至1310nm波段，覆蓋可見光到近紅外區域，適用于多種激光光源（如半導體激光器、光纖激光器）。

  4、高功率承載能力：部分產品采用特殊材料與封裝工藝，可承受高達1W的連續光功率輸入，滿足高功率激光加工、醫療美容等場景需求。

  三、雙極光隔離器的應用領域：

  雙極光隔離器的應用場景廣泛，涵蓋以下核心領域：

  1、光纖通信系統：在高速光纖網絡中，隔離器可防止反射光干擾激光器，確保信號穩定傳輸。例如，在5G基站的光模塊中，其可提升系統抗干擾能力，降低誤碼率。

  2、高功率激光系統：在激光切割、焊接等工業應用中，隔離器可保護激光器免受加工過程中產生的反向光沖擊，延長設備壽命。例如，在1kW級光纖激光器中，其可確保激光輸出功率穩定性優于±1%。

  3、光纖傳感與測量：在分布式光纖傳感系統中，隔離器可消除環境反射光干擾，提升傳感精度。例如，在油氣管道泄漏檢測中，其可幫助定位誤差縮小至米級。

  4、科研與醫療設備：在激光雷達、光學相干斷層掃描（OCT）等精密儀器中，隔離器可提升信號信噪比，助力科研突破與臨床診斷。

  四、雙極光隔離器的封裝方式：

  為適應不同應用場景，雙極光隔離器提供多種封裝形式：

  1、小型化封裝：采用55×5.5×5.5mm的緊湊設計，適用于光模塊、便攜式設備等空間受限場景。

  2、高功率封裝：針對大功率應用，使用重金屬外殼與散熱結構，確保設備在高溫環境下穩定運行。

  3、保偏光纖封裝：支持保偏光纖（PMF）輸入/輸出，滿足偏振敏感型系統（如相干光通信）的需求。

  五、四川梓冠光電：隔離器系列的全能供應商

  除雙極光隔離器外，四川梓冠光電官網還提供以下隔離器系列產品：

  1、單模光纖隔離器：以低插損（0.35dB）為特點，適用于對成本敏感的通信場景。

  2、1550nm光隔離器：專為長波長通信設計，支持C+L波段，廣泛應用于光纖放大器、CATV系統。

  3、高功率光隔離器：可承受1W以上輸入功率，適用于激光加工、醫療美容等高功率場景。

  4、保偏光隔離器：采用保偏光纖耦合，確保偏振態穩定，適用于相干光通信、量子光學實驗。

  四川梓冠光電的產品以軍工級質量（通過GJB9001C-2017標準軍標認證）與18項專利技術為支撐，其隔離器系列在性能、可靠性與定制化服務方面均達到行業領先水平。無論是通信基站、工業激光，還是科研實驗，梓冠光電均能提供“一站式”解決方案，助力客戶突破技術瓶頸，實現價值升級。
