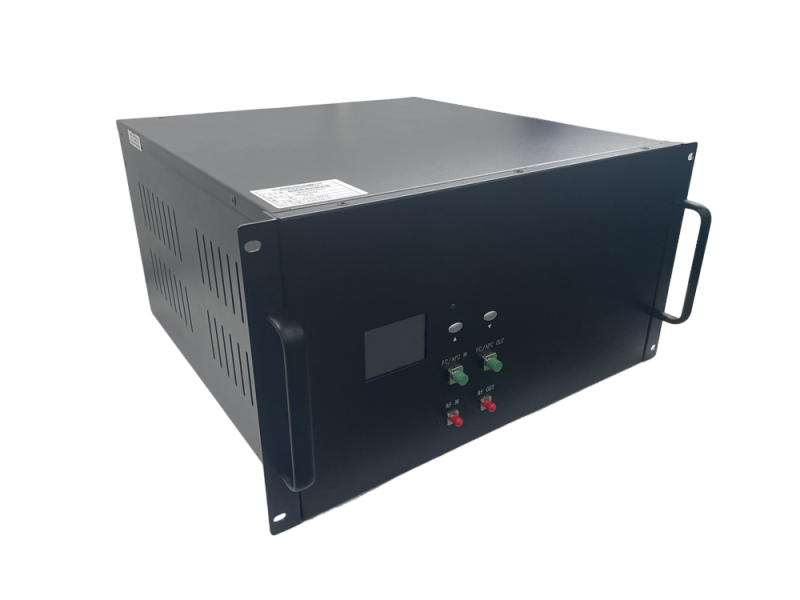

一、射頻微波光延遲線1~18GHz的定義
射頻微波光延遲線1~18GHz，顧名思義，是一種利用光學原理來實現微波信號延遲的裝置。它通過將輸入的射頻（RF）信號轉換為光信號，在光纖或其他光學介質中傳輸一定距離后再轉換回射頻信號，從而實現對信號的時間延遲。這一過程不僅保持了信號頻譜的完整性，還通過光纖的物理長度精確控制了延遲時間的長短。
二、射頻微波光延遲線1~18GHz的優點
高帶寬
抗電磁干擾
可選的不同光波長 1310nm/1490nm/1550nm
防浪涌電源保護，可靠的電源環境適應能力
自適應的溫度補償能力，控制光源穩定輸出。
緊湊型小體積
適用于軍工標準
三、射頻微波光延遲線1~18GHz的應用領域
雷達校驗
無線電高度表校驗
無線信號處理
電子對抗
雷達信號延遲
四、射頻微波光延遲線1~18GHz的參數
| 參數名稱 | 單位 | 指標值 |
| 頻率范圍 | GHz | 1~18GHz |
| 延遲時間范圍 | 根據需要，范圍可達10nS~300uS | |
| 延時步進 | time | 11/9/7bit程控式可選 |
| 延遲精度 | Ns | 1ns |
| 延遲切換時間 | ms | 20 |
| 延遲性 | % | 0.1 |
| 大輸入射頻信號 | dBm | 10 |
| 射頻輸入范圍 | dBm | -30~20 |
| 最大射頻輸入 | dBm | 20 |
| 群延遲抖動 | ps | <200 |
| 平坦度 | dB | ≤±1.5 |
| 底噪 | dBm | <-100dBm@10KHz |
| 輸入/輸出阻抗 | Ohm | 50 |
| 相位噪聲 | dBc | <-120@1MHz |
| VSWR | dB | ≤2（type1.5） |
| 供電 | VDC | 5~12V |
| 功耗 | W | <20 |
| 激光器輸出波長 | nm | 1310/1550 |
| 激光器輸出功率 | dBm | >0dBm |
| 探測器工作波長 | nm | 1100~1650 |
| 射頻連接頭類型 | NA | SMA |
| 控制接口 | RS232或RS422 | |
| 環境參數 | ||
| 工作溫度范圍 | ℃ | 0 ~50 |
| 存儲溫度范圍 | ℃ | -40~85 |
| 震動 | 隨機震動 | 20~500Hz |
| 震動時間 | 15分鐘/軸 |
五、四川梓冠光電射頻微波光延遲線1~18GHz訂購信息
型號：ZG-RFODL-A-B-C
| ZG-RFODL | A | B | C |
| 頻率范圍 | 延遲時間范圍 | 控制接口 | |
| 0.2-2.5=0.2-2.5Ghz 1-18=1-18Ghz | 10ns~300us | RS232 |
