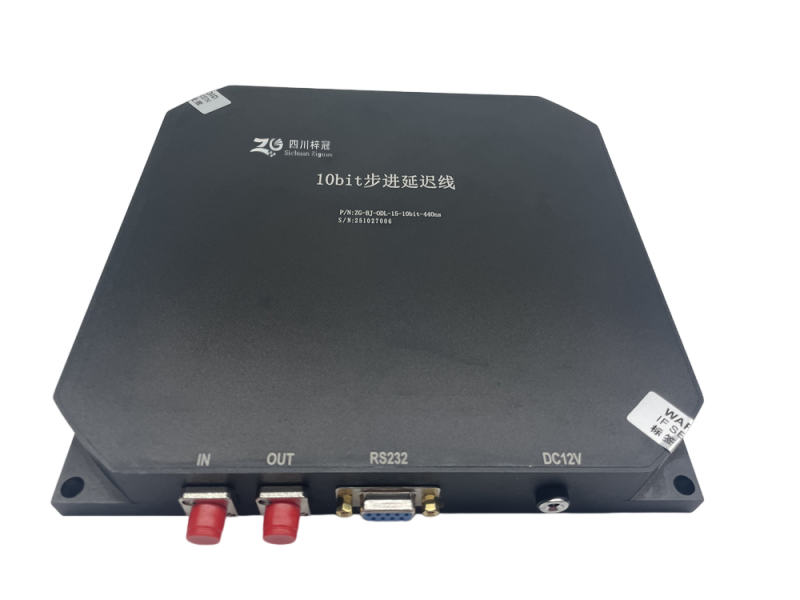

10bit步進光延遲線

一、10bit步進光延遲線的定義
10bit步進光延遲線是一種通過精確控制信號延遲時間，實現納秒級或更小時間分辨率調節的光學或電子設備，其核心在于利用10bit編碼技術（即21?=1024級精度）對延遲時間進行細分，從而在時間延遲控制上達到更高的靈活性和準確性。

二、10bit步進光延遲線的特點：

超高時間分辨率
穩定性與可靠性
多通道獨立控制
兼容性與擴展性

高精度與低損耗

三、10bit步進光延遲線應用領域：
雷達與通信系統
光學相干斷層掃描（OCT）
光纖傳感
超聲成像
粒子加速器
消費電子與顯示技術

四、10bit步進光延遲線規格參數

參數	指標
工作波長	1550（單模）
基礎延遲	6米（30ns）
通道串?dāng)_	>55dB
回波損耗	>50dB
最小步進距離	0.1m,0.2m,1m,2m,其他other
最大步進距離	1024m, 2047m, 4096m(可定制)
最大光功率	300mW
總延遲量	＞440ns
延遲調節速度	≤100ms
插損	典型：2.0dB，最大3.0dB
重復性	< 0.1dB
延遲距離精度	≤±0.1m
最小延遲時間	≤15ns
輸入輸出光纖接口	FC/APC 法蘭接口
通訊接口	RS-232
封裝方式	模塊封裝
模塊尺寸	200x200x30mm

10bit步進光延遲線尺寸圖

五、四川梓冠光電10bit步進光延遲線訂貨信息

型號：ZG-STEP-ODL-A-B-C-D-E

ZG-STEP-ODL	A	B	C	D	E
	延遲	步進數	通道數	光纖類型	連接器
	100=100ns 200=200ns 500=500ns U1=1us U100=100us XX=others	1=1 2=2 3=4 ....	1-1=1 ....	S9=SMF 900um	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC ST=ST/PC LA=LC/APC LP=LC/PC XX=others
