二、3通道電動光纖延遲線帶PZT的特性
高精度延遲控制高穩定性
三、3通道電動光纖延遲線帶PZT的應用領域：
相控陣?yán)走_(dá)系統
電子對抗與干擾
光學相干層析成像（OCT）
光纖傳感系統
光通信系統測試
量子通信
四、3通道電動光纖延遲線帶PZT的規格參數
參數 指標 工作波長（nm） 1020-1070,1260-1650,1310-1550,可定制 850,980,10601260-1650, 校準波長（nm） 1310-1550（可選） 通道數 3通道（可定制） 延遲范圍 0~100ps 0~330ps 0~700 ps 0~1500ps 精度 10fs 分辨率（步進） 1fs 插入耗損 典型0.8dB,最大1.2dB 重復性 10fs 插入損耗變化 ±0.2dB 對應0- 100ps模塊 ±0.3 dB 對應0- 330ps模塊 ±0.4dB 對應0- 700ps模塊 ±0.8 dB 對應1500PS模塊 回波損耗 > 55 dB 消光比 >18 dB 傳輸光功率 光功率典型 500mW/可定制5W/10W/15W/20W/30W 工作溫度 0-~65℃ 儲存溫度 -40~85℃

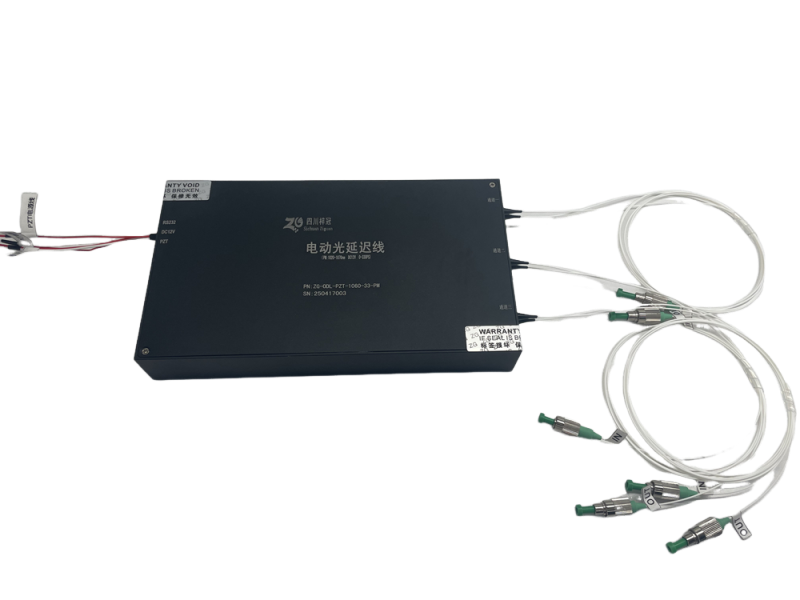

產品圖
法蘭盤輸出 光纖輸出
設計原理圖
五、四川梓冠光電3通道電動光纖延遲線帶PZT采購信息
型號：ZG-?EFDL-A-B-C-D-E-F-G
| ZG-?EFDL | A | B | C | D | E | F | G |
| 通道 | 波長 | PZT | 延遲范圍 | 光纖類型 | 光纖長度 | 連接頭 | |
| 2=2CH 4=4CH 8=8CH 16=16CH X=XCH | 1064=1064nm 1310=1310nm 1550=1550nm XX=others | 可選 | 100=100ps 330=330ps 700=700ps 1500=1500ps XX=others | 1=SMF-28E 2=PM1550 | 1=1.0m | NE=None FA=FC/APC FP=FC/PC SA=SC/APC XX=XXX |
