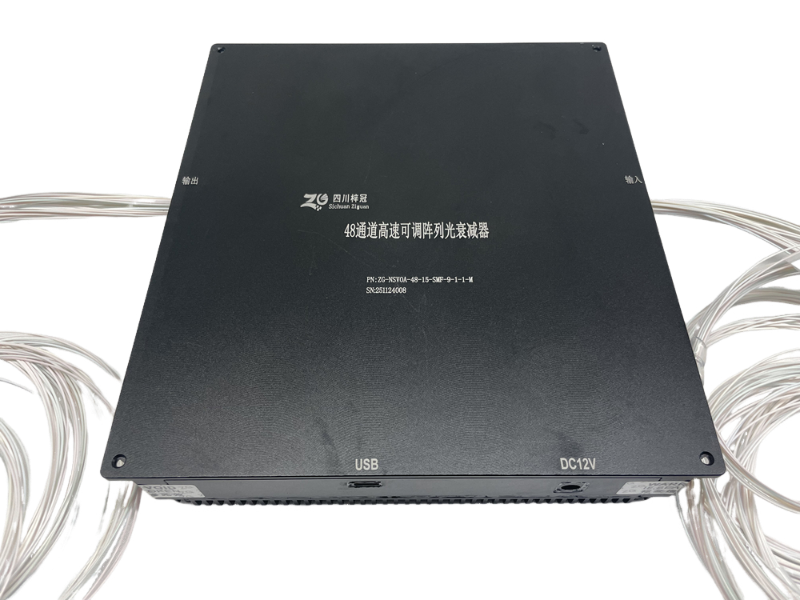

48通道高速硅基可調光衰減器

一、48通道高速硅基可調光衰減器的定義：
48通道高速硅基可調光衰減器（VOA）陣列是基于厚膜SOI硅光子技術，ZG-ADJ-VOA-25M-XX-SOI-A是多通道硅基VOA，具有us級的響應速度，滿足光傳輸、光傳感系統對光衰減器高速響應、小型化、高可靠的需求。

二、48通道高速硅基可調光衰減器的特點：
高速率
低插損
低偏振
高穩定性
重復性

三、48通道高速硅基可調光衰減器的應用領域：
多通道光功率均衡
通信網絡光功率控制
模擬信號調制

四、48通道高速硅基可調光衰減器的參數：

性能指標	單位	最小值	典型值	最大值	備注
供電電壓(DC)	V	10.8	12	13.2
工作波長	nm	1520	1550	1570
插入損耗	dB	1	1.5	1.8
通道數	個	48			可定制6/16/48
衰減范圍	dB		20	25
衰減步進	dB	0.01	0.1	25
衰減精度	dB		±0.1	±0.3
響應時間	us		20	50
偏振相關損耗	dB		0.3	0.5	0~15dB衰減時
偏振相關損耗	dB		0.5	0.8	15~25dB衰減時
回波損耗	dB	40	45
驅動電流	mA		20	30	20dB衰減時
驅動電壓	V		3.7	4.2
可承受光功率	dBm		20	23
纖長	m	1
光纖接頭類型		FC/APC
工作溫度范圍	℃	-5		70
貯存溫度范圍	℃	-40		85

五、接口說明

電源口：DC12V

Type-C:UART接口

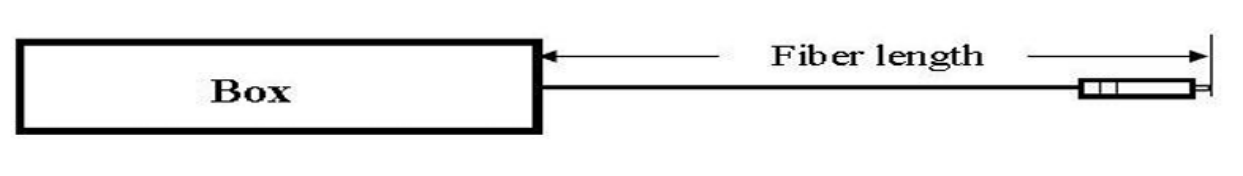

六、光纖長度定義

光纖長度定義

七、出廠缺省配置

項目	出廠默認配置	備注
串口波特率	115200	8 位數據位，1位停止位，無奇偶校驗。
衰減量	27dB
工作波長	1550nm

八、四川梓冠光電48通道高速硅基可調光衰減器訂購信息

型號：ZG-ADJ-VOA-A-B-C-D

ZG-ADJ-VOA	A	B	C	D
	生產年份	通道數	硅基	硬件版本信息
	25M	可選6/16/48	SOI	A
