可調衰減器工作原理、定義、特點及應用領域詳解

  可調衰減器（Variable Optical Attenuator,VOA）在光通信系統中，憑借其“動態調節光功率”的核心能力，成為光網絡功率管理、信號測試與系統保護的關鍵器件。從5G基站的光模塊校準到數據中心的光鏈路均衡，從量子通信的信號衰減控制到激光雷達的功率適配，可調衰減器正以“微米級精度、毫秒級響應”的特性，重新定義光功率控制的邊界。

  一、可調衰減器的定義與工作原理：

  可調衰減器是一種能夠連續或分檔調節光信號功率的器件，其核心目標是通過可控方式降低輸入光功率，同時保持信號的其他特性（如偏振態、波長）穩定。其工作原理主要基于以下三種技術路徑：

  1、機械式調節：通過微型步進電機或壓電陶瓷驅動濾波片、光闌等機械結構，改變光路的插入損耗。例如，旋轉式可調衰減器通過調整濾波片角度，使部分光信號被反射或吸收，實現衰減量調節。此類器件結構簡單，但響應速度較慢（毫秒級），適用于對動態性要求不高的場景。

  2、熱光效應調節：利用材料（如硅基波導）的折射率隨溫度變化的特性，通過加熱元件改變波導結構，使光信號在傳輸過程中因模式耦合或散射產生損耗。熱光可調衰減器響應速度較快（微秒級），且插入損耗低，但功耗較高，適合集成在光子芯片中。

  3、電光效應調節：基于電光材料（如鈮酸鋰）的折射率隨電場變化的特性，通過施加電壓改變波導的折射率分布，從而調節光信號的傳輸損耗。電光可調衰減器響應速度最快（納秒級），且精度高，但驅動電壓較高，常用于高速光通信系統。

  二、可調衰減器的產品特點：

  四川梓冠光電科技有限公司的可調衰減器以“軍工級品質”為核心，在精度、速度與可靠性上實現突破，具體特點包括：

  1、超寬動態范圍：?jiǎn)瓮ǖ揽烧{(diào)衰減器支持0-60dB衰減范圍，覆蓋從微弱信號保護到強光抑制的全場景需求。例如，在激光雷達系統中，可通過動態調節衰減量，避免探測器因強光飽和而失效。

  2、微米級調節精度：采用MEMS（微機電系統）技術或高精度步進電機，實現0.01dB步進調節，確保光功率調整的平滑性與可重復性。在量子通信中，這種精度可避免信號衰減過量導致的量子態坍縮。

  3、毫秒級響應速度：熱光或電光效應驅動的器件響應時間≤1ms，滿足5G前傳、數據中心動態光鏈路均衡等高速場景的需求。例如，在5G基站中，可調衰減器可實時調整光模塊輸出功率，補償光纖傳輸損耗。

  4、低插入損耗與高回波損耗：插入損耗典型值≤0.5dB，回波損耗>55dB，最大限度減少對光信號的額外損耗與反射干擾，提升系統信噪比。

  5、環境適應性：通過GJB9001C-2017標準軍標認證，工作溫度范圍覆蓋-40℃至85℃，濕度耐受性達95%RH，適應極端環境部署。

  三、可調衰減器的應用領域：

  1、光通信系統：在5G基站、數據中心、骨干網中，可調衰減器用于光模塊的出廠校準、光鏈路的動態均衡以及光放大器的增益控制。例如，四川梓冠光電的48通道高速硅基可調光衰減器可集成于光交叉連接設備（OXC），實現多波長信號的獨立衰減調節。

  2、量子通信：在量子密鑰分發（QKD）系統中，可調衰減器用于調節單光子源的輸出功率，避免探測器飽和，同時保持量子態的完整性。其低噪聲特性可降低量子比特的誤碼率。

  3、激光雷達與傳感：在測風激光雷達、激光測距系統中，可調衰減器可動態調節發射光功率，防止強光反射損壞探測器，同時優化信號接收靈敏度。

  4、光測試與測量：在光功率計、光譜分析儀等設備中，可調衰減器用于標定儀器量程或模擬不同傳輸損耗場景，提升測試準確性。

  四、可調衰減器的封裝方式：

  四川梓冠光電的可調衰減器提供多種封裝形式，滿足不同場景需求：

  1、盒式封裝：適用于獨立設備或?qū)嶒?yàn)室測試，支持SC/FC/LC等標準光接口，便于與光功率計、光源等設備連接。

  2、插卡式封裝：可集成于1U/2U機架式設備，支持多通道并行調節，適用于數據中心光交換機的功率管理。

  3、芯片級封裝：將可調衰減器與驅動電路集成于硅基芯片，體積小、功耗低，適用于光模塊或光子集成電路（PIC）的嵌入式應用。

  五、四川梓冠光電：可調衰減器生態的“軍工級”創新者

  四川梓冠光電科技有限公司提供多款可調衰減器產品，包括：

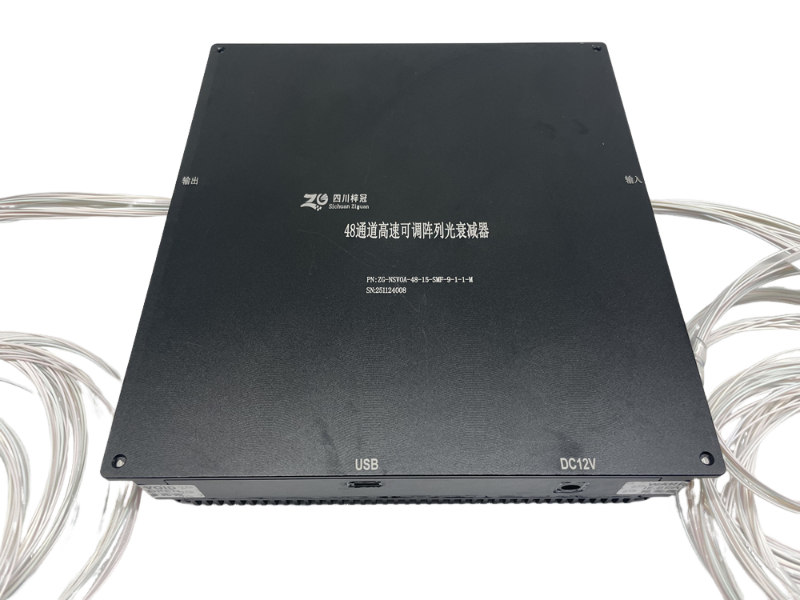

  1、48通道高速硅基可調光衰減器：基于硅光技術，支持48通道獨立調節，響應時間≤500ns，適用于數據中心光交換機的動態功率均衡，降低系統復雜度。

  2、16通道高速硅基可調光衰減器：體積更緊湊，支持16通道調節，插入損耗≤0.8dB，適用于5G前傳設備的多波長信號管理，提升部署密度。

  3、850nm多模電可調光衰減器：專為多模光纖系統設計，支持850nm波長調節，插入損耗≤1.2dB，適用于短距離光互聯（如企業園區網絡）的功率優化。

  4、SFP可調光衰減器：集成于SFP光模塊，支持熱插拔與遠程調節，適用于光傳輸設備的在線功率校準，降低維護成本。

  四川梓冠光電擁有18項專利技術，涵蓋MEMS驅動、硅基集成、低損耗偏振控制等領域，產品通過軍工級認證，為光通信、量子科技、工業傳感等領域提供高可靠性的解決方案。未來，隨著6G、量子互聯網等技術的突破，可調衰減器與梓冠光電的創新組合，必將推動光功率控制向更高精度、更智能化的方向演進。
