電調衰減器怎么調衰減效果？調節方法詳解及產品特性分析

  一、電調衰減器衰減效果調節方法

  電調衰減器通過電子控制手段動態調整信號衰減量，其核心在于利用PIN二極管或MEMS芯片等元件的阻抗變化特性。以下以PIN二極管型電調衰減器為例，結合圖文說明調節方法：

  1、模擬控制型調節方法

  原理：通過改變直流偏置電流的大小，直接控制PIN二極管的結電阻，從而實現衰減量的連續調節。當偏置電流增大時，結電阻減小，信號衰減量增加；反之則衰減量減小。

  調節步驟：

  ⑴連接電路：將電調衰減器接入信號傳輸鏈路，確保輸入/輸出端口與測試設備（如信號源、功率計）正確連接。

  ⑵設置初始偏置：通過可調直流電源為PIN二極管提供初始偏置電流（通常從0mA開始逐步增加）。

  ⑶觀察衰減變化：使用功率計監測輸出功率，逐步增大偏置電流，觀察衰減量變化。例如，當電流從0mA增至20mA時，衰減量可能從0dB增至30dB（具體數值取決于器件參數）。

  ⑷鎖定目標值：根據需求將衰減量調節至目標值（如20dB），并記錄對應的偏置電流值（如15mA）。

  2、數字控制型調節方法

  原理：通過數字信號（如TTL電平或SPI接口）控制內部DAC（數模轉換器），間接調節偏置電流，實現衰減量的數字化控制。

  調節步驟：

  ⑴接口連接：將電調衰減器的數字控制接口（如SPI）與控制器（如FPGA、單片機）連接。

  ⑵發送控制指令：通過控制器發送預設的衰減量指令（如十六進制代碼“0x14”對應20dB）。

  ⑶實時反饋：讀取器件返回的衰減量實際值，進行閉環校準（如PID算法）。

  ⑷動態調整：根據應用場景（如光通信中的功率均衡）實時更新衰減量。

  二、電調衰減器工作原理與特性

  1、電調衰減器的工作原理

  電調衰減器的核心元件（如PIN二極管）在直流偏置下呈現可變阻抗特性：

  正向偏置：結電阻隨電流增大而減小，信號被部分吸收或反射，實現衰減。

  反向偏置：結電阻趨近于無窮大，對信號無影響（開關狀態）。

  吸收型與反射型對比：

  吸收型：衰減能量主要消耗在PIN二極管中，輸入駐波比（VSWR）低（<1.2:1），適合高精度場景。

  反射型：衰減能量通過反射回輸入端，VSWR較高（>2:1），但結構簡單、成本低。

  2、電調衰減器的核心特性

  ⑴高精度：衰減量誤差≤±0.1dB（典型值），滿足5G通信、量子計算等嚴苛需求。

  ⑵寬頻帶：工作頻段覆蓋DC至50GHz，支持多頻段信號調節。

  ⑶快速響應：模擬控制型響應時間<1μs，數字控制型<10μs（取決于控制算法）。

  ⑷低插入損耗：最小衰減量（插入損耗）<0.5dB，減少信號能量損失。

  三、電調衰減器的應用領域

  1、光通信系統：

  WDM網絡：動態調節各信道功率，避免信號過載或串?dāng)_。

  光放大器：控制EDFA（摻鉺光纖放大器）的輸出功率，防止非線性效應。

  2、射頻與微波測試：

  信號源校準：模擬不同衰減場景，驗證接收機靈敏度。

  天線測試：調節發射功率，匹配測試設備動態范圍。

  3、軍事與航天：

  雷達系統：快速調整發射信號強度，適應復雜電磁環境。

  4、衛星通信：補償鏈路損耗，確保信號穩定傳輸。

  四、電調衰減器的封裝技術

  電調衰減器采用多種封裝形式以適應不同場景：

  1、同軸封裝（如SMA、N型）：

  優點：兼容傳統射頻測試設備，插損低（<0.2dB）。

  應用：實驗室測試、便攜式儀器。

  2、表面貼裝（SMD）：

  優點：體積?。ㄈ?/span>2mm×2mm），適合高密度集成。

  應用：5G基站、光模塊。

  3、光波導封裝（如四川梓冠光電產品）：

  優點：全固態芯片結構，無機械磨損，壽命超300億次循環。

  應用：數據中心光網絡、量子通信。

  五、四川梓冠光電產品矩陣

  四川梓冠光電提供多款高性能電調衰減器，其產品通過GJB9001C-2017軍標認證，擁有18項專利技術，核心優勢包括：

  1、48通道高速硅基可調光衰減器：

  優勢：?jiǎn)纹?/span>48通道，響應速度達100ns級，功耗比傳統器件降低60%。

  應用：大型數據中心光網絡、量子計算中的多信道功率均衡。

  2、16通道高速硅基可調光衰減器：

  優勢：支持雙向光信號傳輸，空間占用減少50%，偏振相關損耗（PDL）僅0.2dB。

  應用：5G前傳網絡、衛星光通信。

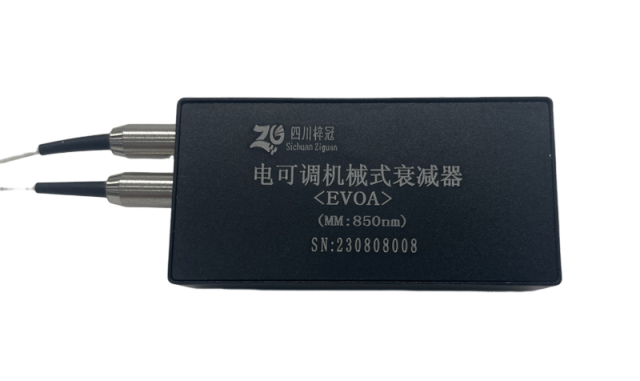

  3、850nm多模電可調光衰減器：

  優勢：工作波長覆蓋850nm短波段，插入損耗<0.5dB，支持高密度數據中心互聯。

  應用：多模光纖傳輸系統、激光雷達校準。

  六、總結

  電調衰減器通過模擬或數字控制實現信號衰減的動態調節，其高精度、寬頻帶和快速響應特性使其成為光通信、射頻測試等領域的核心器件。四川梓冠光電憑借軍工級品質與專利技術，為全球客戶提供從單通道到多通道、從低速到高速的全系列解決方案，助力5G、量子計算等前沿技術發展。
