反射式波分復用器工作原理、定義、核心特性及應用領域分析

  反射式波分復用器（Reflective Wavelength Division Multiplexer,RWDM），在5G基站密集部署、數據中心流量爆炸式增長、量子通信逐步落地的今天，憑借其獨特的光學設計，成為突破帶寬瓶頸的關鍵技術。本文將從原理、特性、應用及封裝等維度，全面解析這一光纖通信領域的“隱形引擎”。

  一、反射式波分復用器的定義與工作原理：

  反射式波分復用器是一種基于多層介質膜干涉原理的光學器件，其核心功能是通過精密設計的薄膜結構，實現不同波長光信號的反射與透射分離。其工作過程可分為兩個階段：

  1、合波階段：在發送端，多個不同波長的光信號（如1310nm、1490nm、1550nm）從不同端口輸入，經過介質膜濾波器的選擇性透射，僅特定波長光通過并耦合進同一根光纖，實現“多路合一”。

  2、分波階段：在接收端，混合光信號再次通過介質膜濾波器，此時濾波器對目標波長呈現高反射率，將其反射至對應輸出端口，而其他波長則透射至其他端口，完成“一分為多”。

  與傳統透射式波分復用器不同，反射式設計通過單側光學結構實現雙向光路控制，顯著減少了器件體積與插入損耗，尤其適用于空間受限的高密度集成場景。

  二、反射式波分復用器的核心特性：

  1、超低插入損耗，信號傳輸“零阻力”

  反射式波分復用器采用全介質膜濾波技術，光信號在薄膜層間反射時能量損耗極低。以四川梓冠光電的軍工級產品為例，其典型插入損耗僅2.0dB，遠低于行業平均的3.5dB水平。這意味著在100公里光纖傳輸中，使用該器件可減少約1.2dB的額外損耗，顯著提升信號質量。

  2、高隔離度，杜絕信號“串?dāng)_”

  通過優化薄膜層數與折射率分布，器件可實現超過40dB的通道隔離度。例如，在1550nm與1310nm雙波長系統中，隔離度達45dB，確保不同波長信號互不干擾，滿足量子通信中對光子偏振態穩定性的嚴苛要求。

  3、極端環境適應性，無懼“冰火兩重天”

  產品通過GJB 9001C-2017軍工質量認證，工作溫度范圍覆蓋-40℃至85℃，存儲溫度達-55℃至125℃。在沙漠高溫或極地低溫環境中，器件性能穩定，偏振相關損耗（PDL）波動小于0.1dB，可支撐航天航空、野外勘探等極端場景應用。

  4、超長壽命與低功耗，打造“綠色通信”

  全固態晶體設計消除機械磨損，壽命超300億次循環（行業標準10億次），滿足“零維護”需求。同時，開關電壓僅3-5V，電流小于200mA，功耗比MEMS光開關降低60%，單臺設備年省電費超千元。

  三、反射式波分復用器的應用領域：

  1、5G前傳網絡：破解光纖資源困局

  在5G基站密集部署場景中，單基站需傳輸多路CPRI/eCPRI信號，傳統方案需鋪設多根光纖。反射式波分復用器通過CWDM（粗波分復用）技術，將6波或12波信號復用至單根光纖，光纖利用率提升12倍。例如，四川梓冠光電的5G OMUX系列產品，支持LWDM/MWDM/DWDM多種方案，可靈活適配不同運營商需求。

  2、量子通信：守護“糾纏態”的穩定傳輸

  在量子密鑰分發（QKD）系統中，光子偏振態的穩定性直接決定通信安全性。反射式波分復用器的低偏振相關損耗（PDL<0.2dB）特性，可避免光子偏振態失真，支撐“京滬干線”等國家量子通信工程實現長距離、高保真?zhèn)鬏敗?/span>

  3、數據中心互聯：打造“光速數據高速公路”

  數據中心內部服務器間需傳輸海量數據，傳統電信號傳輸受限于銅纜帶寬與距離。反射式波分復用器結合硅基光芯片技術，實現400G/800G高速光模塊的波長復用，單根光纖傳輸容量突破10Tbps，滿足AI訓練、云計算等場景的極致帶寬需求。

  4、航天航空：極端環境下的“光傳感中樞”

  在火星探測器、衛星等載體中，器件需耐受輻射與振動。反射式波分復用器的軍工級品質，可穩定控制激光雷達與光譜儀的光路，支持地形測繪與大氣成分分析。例如，在火星探測任務中，其低損耗特性可延長激光測距儀的有效作用距離至數百公里。

  四、反射式波分復用器的封裝工藝：

  反射式波分復用器采用氣密性激光焊接封裝，防護等級達IP68，可防潮、防塵、抗振動。封裝流程包含三大創新：

  1、晶體缺陷控制：通過優化溫度場與磁場分布，使釔鐵石榴石晶體缺陷密度降低80%，旋光效率提升30%；

  2、嚴苛檢測流程：從原材料入庫到成品出廠，經歷12道檢測工序，包括高低溫循環測試（-40℃至85℃）、振動測試（5-500Hz）、光功率衰減測試等，確保良品率超99.9%；

  3、模塊化設計：支持LC/SC/MPO等多種光纖接口，可靈活集成至光模塊、光傳輸設備中，適配不同場景需求。

  五、四川梓冠光電：軍工級品質的全產業鏈供應商

  作為國內領先的光通信器件高新技術企業，四川梓冠光電提供反射式波分復用器在內的全系列光無源器件，其產品矩陣包括：

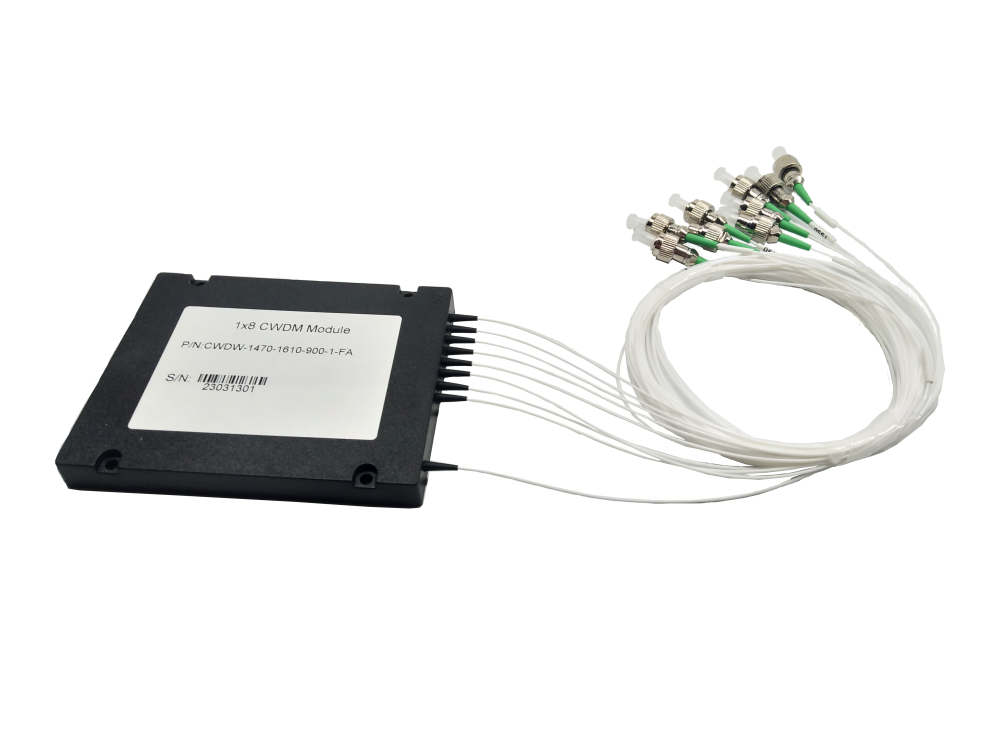

  1、單模CWDM模塊：支持1270nm-1610nm波長范圍，8/16/32通道可選，適用于5G前傳與城域網擴容；

  2、AWG模塊：基于陣列波導光柵技術，實現40/80/160通道高密度波分復用，滿足數據中心互聯需求；

  3、8通道CWDM：采用低損耗設計，典型插入損耗<3.5dB，隔離度>35dB，適用于有線電視（CATV）與企業專網。

  所有產品均通過GJB 9001C-2017軍工質量認證，擁有18項專利技術，核心器件壽命超300億次循環，可為客戶提供定制化解決方案。

  結語：

  反射式波分復用器不僅是光纖通信的“擴容神器”，更是推動5G、量子通信、AI等前沿技術落地的關鍵基礎設施。隨著四川梓冠光電等企業持續突破技術邊界，這一“隱形引擎”正加速驅動通信行業向更高帶寬、更低損耗、更智能化的方向演進。未來，無論是深空探測的“星際互聯”，還是智慧城市的“萬物智聯”，反射式波分復用器都將扮演不可或缺的角色。
