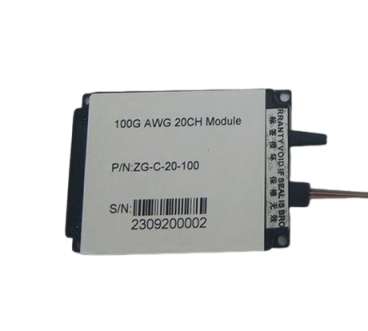

AWG模塊

一、AWG模塊特性
低損耗
寬工作帶寬
高通道隔離度

高穩定性和可靠性

二、AWG模塊應用
波分復用網絡
電信通信

接入網

三、AWG模塊性能參數

參數	規格			單位
參數	最小值		最大值	單位
通道數		96		CH
監控端波長		1260~1620		nm
通道間隔		50		GHz
中心波長帶寬		± 0.05		nm
波長精度		±0.04		nm
ITU頻率	196.10		191.35	THz
ITU波長	1528.773		1566.723	nm
1dB帶寬	0.18			nm
3dB帶寬	0.28			nm
20dB帶寬			0.7	nm
通道插損			7.0	dB
平坦度			0.7	dB
通道一致性			1.5	dB
相鄰?fù)ǖ栏綦x度	25			dB
非相鄰?fù)ǖ栏綦x度	30			dB
總串?dāng)_	20			dB
方向性	40			dB
回?fù)p	40			dB
偏振相關損耗			0.5	dB
偏振模式色散			1.0	ps
色度色散	-35		+35	ps/nm
最大輸入光功率			23	dBm
工作溫度	-5		+65	℃
儲存溫度	-40		+85	℃
光纖類型		G657.A1		/
連接頭		LC/UPC		/
封裝尺寸		120X70X10		mm
*Notes: All Insertion Loss including connector.

四、四川梓冠光電AWG模塊訂購信息

型號：ZG-AWG-A-B-C-D-E-F-G-H

ZG-AWG	A	B	C	D	E	F	G	H
	波段	通道數	通道間隔	1CH	濾波器形狀	封裝	光纖長度	連接器
	C=C-Band L=L-Band C+L=C+L-Band 定制	16=16CH 30=30CH 40=40CH 48=48CH XX=others	100=100G 200=200G 50=50G XX=others	C60=C60 H59=H59 C59=C59 H58=H58 XX=others	G=Gaussian F=Flat Top	M=模塊 R=機架 XX=others	0.5=0.5m 1=1m 1.5=1.5m 2=2m 2.5=2.5m 3=3m 定制	NE=None FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LA=LC/APC LP=LC/PC SU=ST/UPC
