氦氖激光器：一文帶你從工作原理、主要波長、核心特點到前沿應用全解析

  氦氖激光器（HeNe Laser）在激光技術發展的60余年歷程中，始終占據著獨特地位。作為最早實現商品化的氣體激光器，它以632.8nm紅色激光的極致穩定性，成為精密測量、全息成像、醫療美容等領域的“黃金標準”。本文將從11個維度深度解構這一經典光學器件，揭示其為何能在半導體激光器崛起的今天，仍穩坐國際單位制“米”定義基準的寶座。

  一、氦氖激光器的工作原理：

  氦氖激光器的核心是四能級量子躍遷系統。當直流高壓電激發放電管內的氦氖混合氣體（比例約7:1）時，氦原子首先被電離至亞穩態（23S能級），其壽命長達毫秒級。這些“能量儲存庫”通過碰撞將能量共振轉移給氖原子，使其躍遷至激發態（3s?能級）。隨后，氖原子通過受激輻射躍遷至2p?能級，釋放632.8nm光子；或通過無輻射躍遷至3p能級，再輻射出1.15μm或3.39μm光子。

關鍵機制：

粒子數反轉：氖原子在3s?能級的壽命（約100ns）遠長于2p?能級（約10ns），形成穩定的粒子數反轉。

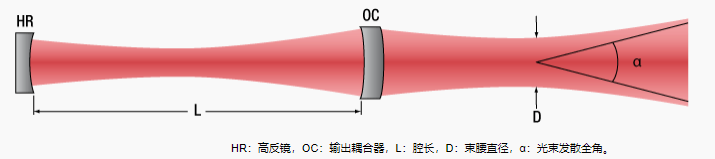

光學共振腔：由全反射凹面鏡（R>99.95%）和部分反射平面鏡（R≈98%）構成的諧振腔，使光子在腔內往返10?次以上，最終形成功率密度達10?W/cm2的激光束。

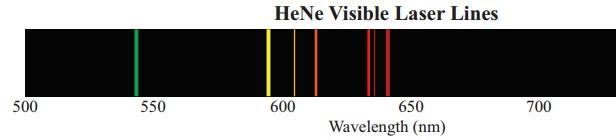

  二、氦氖激光器的主要波長：從可見光到中紅外的光譜覆蓋

  氦氖激光器可輸出三條主譜線及多條次級譜線：

  波長選擇機制：通過調整諧振腔長度（L）和反射鏡曲率半徑（R），可抑制非目標波長的縱模。例如，當L=15cm時，僅632.8nm波長滿足駐波條件（L=mλ/2，m為整數）。

  三、氦氖激光器的常見波長：632.8nm波長

  該波長具有三大核心優勢：

  1、單色性極佳：線寬<1MHz（穩頻后可達1kHz），相干長度達數公里，是干涉計量（如環形激光陀螺儀）的理想光源。

  2、方向性優異：發散角<1.3mrad（TEM??基模輸出），可聚焦至微米級光斑，適用于激光準直和微加工。

  3、人眼安全：位于可見光紅光區，無需特殊防護即可觀察光斑位置。

  應用案例：

  國際單位制“米”定義：1983年起，1米被定義為光在真空中1/299792458秒內傳播的距離，氦氖激光器因其波長穩定性成為基準光源。

  半導體晶圓檢測：利用632.8nm激光的干涉條紋，可檢測晶圓表面平整度誤差<0.1μm。

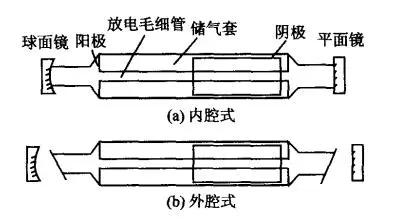

  四、氦氖激光器的結構分類：

  氦氖激光器按諧振腔與放電管結合方式分為三類：

  1、內腔式：反射鏡直接固定在放電管兩端，結構緊湊（長度<20cm），但調整困難，多用于低成本教學設備。

  2、外腔式：反射鏡與放電管分離，通過精密調整架（如V型夾持件）實現亞微米級對準，適用于高精度實驗（如拉曼光譜）。

  3、半內腔式：一端反射鏡固定，另一端可調，兼顧穩定性與靈活性，是工業檢測設備的主流設計。

  五、氦氖激光器的核心特點：

  1、功率穩定性：<0.5%（24小時漂移），優于半導體激光器的2%-5%，滿足量子光學實驗需求。

  2、壽命長達2萬小時：通過優化氣體純度（>99.999%）和放電管材料（硼硅玻璃），顯著降低電極濺射損耗。

  3、偏振可控性：可定制線偏振（偏振度>99.9%）或隨機偏振輸出，適應不同光學系統需求。

  4、抗環境干擾：采用恒溫控制（±0.01℃）和主動穩頻技術，抵抗溫度波動（±10℃）和機械振動（10g峰值加速度）。

  5、模式質量優異：TEM??基模輸出占比>90%，光束質量因子M2<1.1，接近衍射極限。

  六、氦氖激光器的應用領域：

  1、精密測量與計量

  激光干涉儀：用于機床導軌直線度檢測（分辨率0.01μm）和三坐標測量機校準。

  環形激光陀螺儀：通過Sagnac效應測量角速度，精度達0.001°/h，應用于航天導航和慣性制導系統。

  2、生物醫學與美容

  低能量激光治療（LLLT）：632.8nm激光可穿透表皮2-3mm，刺激線粒體ATP合成，促進傷口愈合（臨床數據顯示愈合時間縮短30%）和抗炎（IL-6水平下降40%）。

  激光祛斑：利用選擇性光熱作用原理，靶向破壞黑色素細胞，治療雀斑、老年斑等表皮色素性疾病（單次清除率>70%）。

  3、工業檢測與加工

  激光準直儀：在隧道掘進、管道安裝中提供亞毫米級直線度參考，誤差<0.05mm/10m。

  微孔加工：通過聚焦光斑（直徑<10μm）在金屬箔上鉆孔，孔徑精度±1μm，應用于航空發動機渦輪葉片氣膜孔加工。

  4、科研與教育

  全息攝影：632.8nm激光的相干性可記錄物體三維信息，用于防偽標簽和藝術創作。

  光學實驗教學：作為基礎光源演示光的干涉、衍射和偏振現象，成本僅為固體激光器的1/5。

  七、氦氖激光器的增益介質與光學諧振腔：

  1、增益介質優化

  氣體配比：氦氣占比70%-75%，既保證能量轉移效率，又避免氖原子密度過高導致增益飽和。

  放電管設計：采用內徑1-2mm的毛細管，限制高階模振蕩，提高基模輸出比例；硼硅玻璃材質可承受10?次放電循環而不變質。

  2、諧振腔創新

  超低損耗反射鏡：在熔石英基底上鍍制多層介質膜（如Ta?O?/SiO?交替堆疊），反射率>99.995%，損耗<10??/次反射。

  模式選擇元件：在腔內插入光闌或標準具，抑制非目標縱模，使單縱模輸出功率占比>99%。

  八、線寬控制：從MHz到kHz的突破

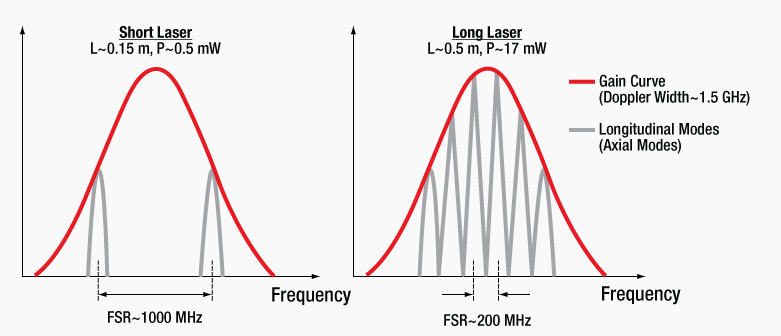

  氦氖激光器的自然線寬由多普勒效應決定（約1.5GHz），但通過以下技術可壓縮至kHz級：

  朗之萬穩頻：利用碘分子吸收線（633nm附近）作為頻率參考，通過反饋控制腔長，將線寬壓縮至1MHz。

  Pound-Drever-Hall（PDH）穩頻：采用相位調制和邊帶鎖定技術，實現線寬<1kHz，頻率穩定性達10?12量級，滿足引力波探測需求。

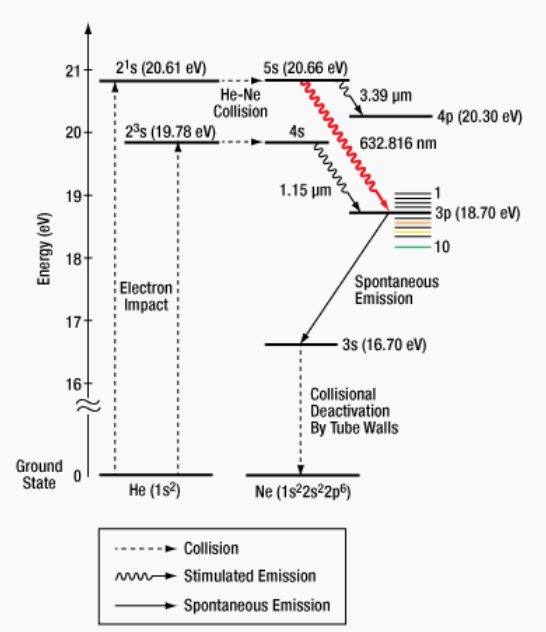

  九、氦氖能級系統：四能級躍遷的量子細節

  氖原子的能級結構包含多個亞能級（圖3），形成復雜的躍遷網絡：

  激發態（3s?）：壽命約100ns，是產生632.8nm激光的關鍵能級。

  中間態（3p）：包含多個子能級（3p?,3p?,3p?），通過無輻射躍遷或受激輻射連接不同波長輸出。

  基態（2p）：分裂為2p?和2p?兩個能級，前者參與632.8nm躍遷，后者與3.39μm躍遷相關。

  十、氦氖激光器的偏振態控制：從隨機到線偏振的定制化輸出

  氦氖激光器的偏振態可通過以下方式調控：

  1、隨機偏振：自然輸出時，腔內存在多個偏振方向的光子競爭，偏振度<10%。

  2、線偏振：在腔內插入布儒斯特窗（Brewster window），使僅p偏振光通過，偏振度>99.9%，適用于干涉儀和光學傳感。

  3、橢圓偏振：通過調整腔內波片（如λ/4波片）的方位角，實現任意橢圓偏振態輸出。

  結語：

  盡管半導體激光器在功率和成本上占據優勢，但氦氖激光器憑借其極致的波長穩定性、優異的光束質量和成熟的產業生態，仍在精密測量、量子光學和高端醫療等領域不可替代。隨著穩頻技術的突破（如PDH穩頻將線寬壓縮至kHz級），其應用邊界正不斷拓展——從引力波探測的“光學標尺”到生物組織的光聲成像，這一經典器件正煥發新的生機。
