電光調制器：一文帶你了解是什么？從工作原理、分類、半波電壓、調制帶寬、啁啾參數、飽和光功率到電回?fù)p與電光帶寬解析

  電光調制器（Electro-Optic Modulator,EOM）作為光信號與電信號轉換的核心器件，在光纖通信、激光雷達、量子計算等前沿領域，其性能直接決定了系統的傳輸速率、信號質量與可靠性。本文將從核心原理出發，系統解析電光調制器的12項關鍵參數，并結合實際應用場景，揭示其如何成為光電子技術的“心臟”。

  一、電光調制器是什么？

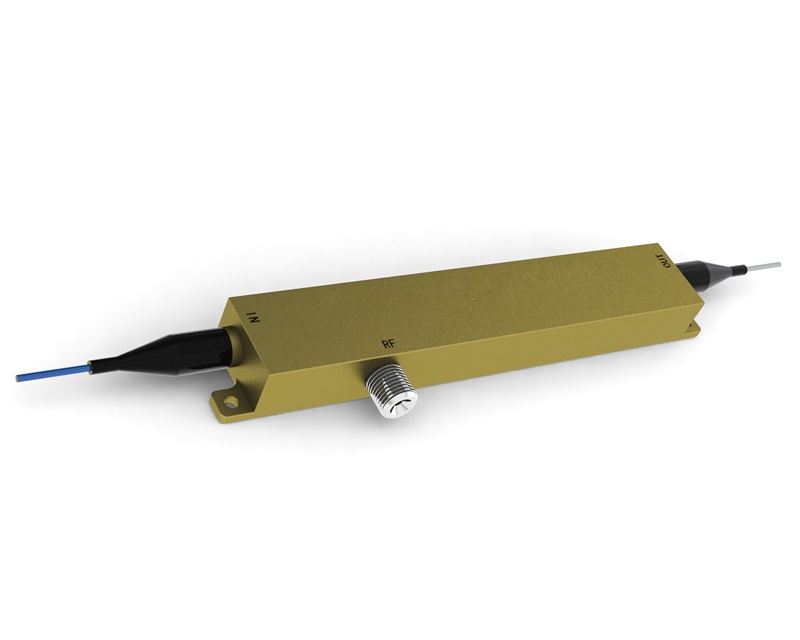

  電光調制器是一種利用電光效應（Electro-Optic Effect）實現光信號主動調控的光電子器件。其核心功能是通過外加電場改變晶體材料的折射率，進而控制光波的相位、強度或偏振態。
  典型應用場景：
  高速光纖通信：100G/200G PAM4調制、相干光通信（如QPSK、16-QAM）；
  微波光子學：光相位陣列雷達、光學頻率梳生成；
  量子技術：量子密鑰分發（QKD）、量子計算中的光子態操控；
  激光技術：巨脈沖輸出、光閘控制。

  二、電光調制器的工作原理：

  電光調制器的工作原理基于電光效應——某些晶體（如鈮酸鋰LiNbO?、鉭酸鋰LiTaO?）在外加電場作用下，其折射率會發生線性變化（線性電光效應，又稱普克爾效應）。當光波通過此類晶體時，其傳播特性（相位、振幅或偏振態）會隨電場強度同步變化，從而實現光信號的調制。

  數學模型：

  折射率變化量Δn與電場強度E的關系為：

  其中，n為晶體折射率，γ為電光系數（如LiNbO?的r33≈30.8pm/V）。通過設計晶體結構（如馬赫-曾德爾干涉儀MZI），可將相位調制轉換為強度調制，實現光信號的“開關”或“編碼”。

  應用場景：

  1、光纖通信：將電信號轉換為光信號，實現高速數據傳輸（如400G/800G光模塊）。

  2、激光雷達：調制激光脈沖相位，提升測距精度與分辨率。

  3、量子計算：操控光子量子態，實現量子比特的編碼與糾纏。

  二、電光調制器的常見種類：

  電光調制器按調制方式可分為以下四類，每種類型在性能與應用上各有側重：

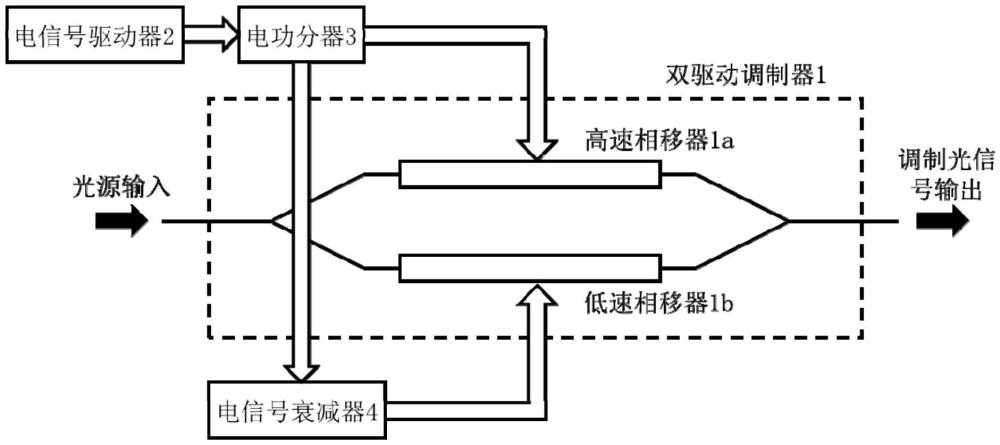

  1、馬赫-曾德爾強度調制器（MZM）

  結構：由兩個Y型波導、上下兩臂晶體及電極組成，光信號經分束后分別通過兩臂，再合并輸出。

  原理：通過推挽式電極設計，使兩臂相位差隨電場變化，實現強度調制。

  特點：

  高消光比（>50dB）：理想分光比下可實現近乎完全的“開/關”狀態。

  低啁啾：推挽結構可抑制相位調制與強度調制的耦合（啁啾參數接近0）。

  應用：高速光纖通信（如100G/200G PAM4調制）、光信號處理。

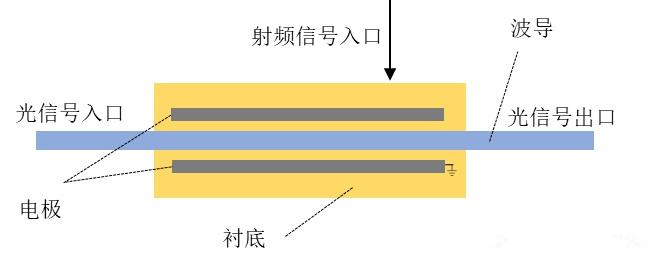

  2、相位調制器（PM）

  結構：單波導晶體結構，通過單電極施加電場，直接改變光信號相位。

  原理：相位變化量：

  其中Vπ為半波電壓。

  特點：

  純相位調制：無強度變化，適用于需要保持光功率恒定的場景。

  高頻響應：帶寬可達100GHz以上，適用于微波光子學。

  應用：光相位陣列雷達、光學頻率梳生成、量子密鑰分發（QKD）。

  3、偏振調制器（PolM）

  結構：利用雙折射晶體（如LiNbO?）的電光效應，通過電場控制光偏振態。

  原理：電場改變晶體雙折射率，使輸入光的偏振方向（如線偏振→橢圓偏振）或偏振分量比例變化。

  特點：

  高偏振消光比（>40dB）：可實現偏振態的精確控制。

  低損耗：波導結構優化后插入損耗可低至2dB。

  應用：偏振編碼量子通信、偏振敏感傳感系統。

  4、集成電光調制器

  結構：基于硅基（Si）或氮化硅（Si?N?）平臺的電光調制器，通過異質集成技術將LiNbO?薄膜與硅波導結合。

  原理：利用硅波導的低損耗特性與LiNbO?的高電光系數，實現小型化與高性能的平衡。

  特點：

  小型化：尺寸可縮小至毫米級，適用于光子集成電路（PIC）。

  低驅動電壓：通過電容負載設計，半波電壓可低至1V以下。

  應用：數據中心光互連、5G前傳光模塊。

  三、電光調制器的關鍵參數深度解析：從性能到應用的全面解讀

  1、半波電壓（Vπ）：調制效率的“標尺”

  定義：使光信號相位變化180°所需施加的電壓，數學表達式為：

  其中，λ為光波長，n為折射率，γ為電光系數，L為晶體長度。

  影響：

  調制效率：Vπ越低，相同電壓下相位變化越大，調制效率越高。例如，LiNbO?調制器的Vπ通常為4-8V，而集成調制器可低至1V。

  驅動功率：Vπ與驅動功率成正比，低Vπ可降低系統功耗。

  應用場景：

  高頻調制：在微波光子鏈路中，低Vπ可減少射頻信號失真。

  便攜式設備：如激光雷達傳感器，低驅動電壓可延長電池壽命。

  2、消光比（Extinction Ratio,ER）：信號對比度的“度量衡”

  定義：調制器輸出最大光功率（Pmax）與最小光功率（Pmin）的比值，通常以分貝（dB）表示：

  影響：

  信號質量：高消光比（>30dB）可減少噪聲干擾，提升誤碼率（BER）性能。

  系統靈敏度：在光接收端，高消光比可降低對光功率的要求，延長傳輸距離。

  應用場景：

  長距離光纖通信：如跨洋海底光纜，需消光比>40dB以保證信號完整性。

  量子通信：高消光比可減少暗計數，提升量子密鑰分發（QKD）的安全性。

  3、插入損耗（Insertion Loss,IL）：光功率的“損耗指標”

  定義：調制器引入的光功率衰減，包括波導耦合損耗、晶體吸收損耗等，表達式為：

  影響：

  系統效率：低插入損耗（<3dB）可減少光功率損耗，降低系統能耗。

  成本：高損耗需增加光放大器（如EDFA）補償，提升系統成本。

  優化方法：

  波導耦合優化：采用倒錐形或光柵耦合器，減少模式失配損耗。

  材料選擇：使用低吸收系數材料（如Si?N?）替代高損耗材料。

  4、調制帶寬（Modulation Bandwidth）：數據速率的“天花板”

  定義：調制器能夠無失真?zhèn)鬏數淖罡呱漕l信號頻率，通常由電光響應速度決定。

  影響因素：

  電極設計：行波電極可實現速度匹配，提升帶寬至100GHz以上。

  材料特性：LiNbO?的電光響應時間<1ps，支持超高速調制。

  應用場景：

  5G/6G通信：需調制帶寬>50GHz以支持毫米波頻段（24-100GHz）。

  數據中心：400G/800G光模塊需調制帶寬>67GHz以實現PAM4調制。

  5、傳輸函數的線性度：信號保真度的“守護者”

  定義：調制器輸出光功率與輸入電信號之間的線性關系程度，通常用二次諧波失真（HD2）或三階交調失真（IMD3）衡量。

  影響：

  信號質量：高線性度可減少諧波失真，提升信號保真度。

  動態范圍：線性度越好，系統可處理的信號功率范圍越大。

  優化方法：

  偏置點控制：通過反饋算法動態調整直流偏置電壓，使調制器工作在線性區。

  預失真補償：在驅動電路中引入預失真模塊，抵消調制器非線性。

  6、電回?fù)p（Electrical Return Loss,S11）與電光帶寬（S21）：射頻性能的“雙指標”

  定義：

  電回?fù)p（S11）：調制器射頻端口反射功率與入射功率的比值，反映阻抗匹配程度。

  電光帶寬（S21）：調制器射頻信號到光信號的轉換效率隨頻率的變化特性。

  影響：

  信號完整性：低S11（<-10dB）可減少射頻信號反射，避免駐波效應。

  高頻響應：高S21（>0dB）可確保高頻信號無衰減傳輸。

  測試方法：

  使用矢量網絡分析儀（VNA）測量S11/S21參數

  7、偏置點/工作點：調制器的“穩定錨點”

  定義：調制器直流偏置電壓對應的輸出光功率狀態，通常需工作在最大傳輸點（MIT）或最小傳輸點（NOT）。

  挑戰：

  溫度漂移：電光系數隨溫度變化，導致偏置點偏移。

  應力效應：機械振動或熱應力可能改變晶體折射率，影響偏置穩定性。

  解決方案：

  自動偏置控制（ABC）：通過光電探測器反饋信號，動態調整偏置電壓。

  機器學習算法：如基于神經網絡的偏置點預測，可提前補償偏置點漂移。

  8、啁啾參數（Chirp Parameter）：相位與強度的“耦合系數”

  定義：調制器輸出光信號的瞬時相位變化與強度變化的比值，數學表達式為：

  影響：

  色散補償：在光纖通信中，負啁啾（α<0）可抵消光纖正色散，延長傳輸距離。

  信號失真：高啁啾會導致脈沖展寬，限制系統帶寬。

  優化方法：

  推挽結構：MZM的推挽電極設計可使啁啾參數接近0。

  外調制技術：將強度調制與相位調制分離，減少耦合效應。

  9、飽和光功率（Saturation Power）：光損傷的“臨界閾值”

  定義：調制器輸出光功率不再隨輸入功率線性增長時的最大輸入光功率，通常由光損傷（如雙光子吸收、熱損傷）決定。

  影響：

  系統可靠性：超過飽和光功率可能導致調制器性能退化或永久損壞。

  功率預算：需確保輸入光功率低于飽和值，以保留足夠功率余量。

  測試方法：

  通過逐漸增加輸入光功率，監測輸出光功率與輸入功率的線性關系，確定飽和點。

  10、驅動電壓擺幅（Drive Voltage Swing）：信號驅動的“動力源”

  定義：調制器驅動電路能夠提供的最大電壓變化范圍，通常需覆蓋Vπ的2-3倍以實現全調制深度。

  影響：

  調制深度：高驅動電壓擺幅可實現更大的相位或強度變化，提升信號對比度。

  系統成本：高擺幅需高功率驅動電路，增加系統復雜度與成本。

  優化方法：

  低Vπ調制器：選擇低半波電壓材料（如集成LiNbO?）以降低驅動電壓需求。

  高效驅動電路：采用高電壓擺幅放大器（如行波放大器）提升驅動能力。

  四、未來展望：電光調制器的“進化方向”

  隨著光通信、量子計算與人工智能的快速發展，電光調制器正朝以下方向演進：

  1、集成化：硅基集成電光調制器將進一步縮小尺寸，降低成本，推動光子集成電路（PIC）普及。

  2、高頻化：調制帶寬將突破200GHz，支持太赫茲（THz）頻段應用。

  3、智能化：結合機器學習算法，實現偏置點自動控制與非線性補償，提升系統穩定性。

  4、新材料：探索新型電光材料（如二維材料、鐵電晶體），進一步提升調制效率與性能。

  電光調制器作為光電子技術的核心器件，其性能的每一次突破都將推動光通信、量子計算與傳感領域的革命。未來，隨著材料科學、集成電路設計與人工智能的深度融合，電光調制器必將開啟光速時代的新篇章。
