波分復用器：一文帶你了解是什么？從工作原理、應用領域、隔離度、作用、連接方式、結構、分類、與耦合器的區別到價格全解析

  波分復用器（WDM,Wavelength Division Multiplexer），在5G網絡普及、數據中心流量爆炸式增長的今天，如同光纖中的“交通指揮官”，通過將不同波長的光信號“分裝”到同一根光纖的不同“車道”，實現傳輸容量的指數級提升。四川梓冠光電將從技術原理到應用場景，全面解析這一光纖通信的核心器件。

  一、波分復用器是什么？

  波分復用器是一種基于光波長復用技術的全光纖無源器件，其核心功能是將多個不同波長的光信號合并（合波）或分離（分波），實現單根光纖的多路信號并行傳輸。例如，在城域網中，一根光纖可同時傳輸8路、16路甚至96路不同波長的光信號，每路信號獨立承載數據，互不干擾。

  1、技術本質：

  光波分復用（WDM）與光頻分復用（FDM）本質相同，均利用光的頻率與波長的單一對應關系實現信號分離。區別在于，WDM的波長間隔較大（如CWDM的20nm間隔），而FDM的波長間隔極?。ㄈ?/span>DWDM的0.4nm間隔），適用于不同場景。

  2、典型應用場景：

  電信骨干網：實現跨省、跨國的大容量數據傳輸

  數據中心互聯：解決數據中心間海量數據交互需求

  5G前傳網絡：支撐5G基站與核心網的高帶寬連接

  企業專網：為金融、醫療等行業提供高安全性通信鏈路

  二、波分復用器的工作原理：光信號的“分裝與拆分”

  波分復用器的工作流程可分為合波與分波兩個階段，其核心原理基于光的干涉與衍射效應。

  1、合波過程（發送端）

  在發送端，多個不同波長的光信號（如λ?=1271nm、λ?=1291nm、λ?=1311nm）通過光纖輸入到波分復用器的公共端（Common Port）。復用器內部的多層介質膜濾波器（TFF）會選擇性透過特定波長的光，同時反射其他波長。例如：

  λ?通過第一個濾波器后直接輸出到合波端口；

  λ?和λ?被第一個濾波器反射，進入第二個濾波器；

  λ?通過第二個濾波器后輸出，λ?被反射至第三個濾波器并最終輸出。

  通過多級濾波器的級聯，所有波長信號被合并到同一根光纖中傳輸。

  公式表達：

  合波損耗（Insertion Loss）計算公式：

  其中，Pout為輸出功率，Pin為輸入功率。

  2、分波過程（接收端）

  在接收端，混合光信號進入波分解復用器后，每個濾波器會反向操作：僅允許特定波長透過，其余波長被反射。例如：

  第一個濾波器透過λ?，反射λ?和λ?；

  第二個濾波器從反射光中透過λ?，反射λ?；

  第三個濾波器透過λ?。

  最終，各波長信號被分離并導入對應的接收設備。

  關鍵公式：

  通道隔離度（Isolation）是衡量分波性能的核心指標，其計算公式為：

  其中，Pi為目標通道輸出功率，Pj為干擾通道輸出功率。隔離度越高，串?dāng)_越小，信號質量越優。

  三、波分復用器的應用領域：從骨干網到企業專網的全覆蓋

  1、電信骨干網：DWDM的“容量擔當”

  在跨省、跨國骨干網中，密集波分復用器（DWDM）通過0.4nm的極窄波長間隔，可在C波段（1525-1565nm）和L波段（1565-1625nm）支持96個波長通道，單纖傳輸容量達9.6Tbps（96×100Gbps）。例如，中國移動的骨干網已廣泛采用DWDM技術，實現全國數據的高速互聯。

  2、數據中心互聯：CWDM的“性價比之選”

  數據中心間需傳輸海量數據，但光纖資源有限。粗波分復用器（CWDM）以20nm的寬波長間隔支持18個通道（1271-1611nm），雖容量低于DWDM，但成本僅為DWDM的1/3，且無需半導體制冷器，功耗降低80%。例如，阿里云的數據中心互聯方案中，CWDM模塊被用于短距離（≤40km）的低成本傳輸。

  3、5G前傳網絡：半有源WDM的“靈活方案”

  5G基站與核心網間需傳輸大量小基站數據，傳統光纖直驅成本高昂。半有源WDM方案通過在基站端部署無源CWDM模塊，在核心網端部署有源DWDM設備，實現低成本、高可靠性的前傳網絡。例如，華為的5G前傳解決方案中，CWDM模塊支持10km傳輸，滿足城域覆蓋需求。

  4、企業專網：定制化WDM的“安全通道”

  金融、醫療等行業對數據安全性要求極高。定制化WDM系統可通過加密波長信號、物理隔離通道等方式，為企業提供專屬的高安全性通信鏈路。例如，工商銀行的數據中心間采用DWDM系統，實現核心業務數據的加密傳輸。

  四、波分復用器的隔離度：衡量WDM性能的“金標準”

  隔離度是波分復用器的核心性能指標，其定義為目標通道與干擾通道之間的功率衰減比，單位為dB。隔離度越高，串?dāng)_越小，信號誤碼率越低。

  1、隔離度的重要性

  在DWDM系統中，波長間隔僅0.4nm，若隔離度不足（如<30dB），相鄰?fù)ǖ赖拇當_會導致信號失真，甚至引發通信中斷。例如，在100Gbps傳輸中，隔離度每降低1dB，誤碼率可能上升一個數量級。

  2、隔離度測試方法

  第三方檢測機構通常采用可調諧激光器（TLS）與光譜分析儀（OSA）組合測試隔離度：

  將TLS波長調諧至目標通道λ?；

  用OSA測量所有通道輸出功率；

  計算目標通道與干擾通道的功率差，即隔離度。

  測試標準：

  相鄰?fù)ǖ栏綦x度：≥35dB（DWDM）、≥25dB（CWDM）

  非相鄰?fù)ǖ栏綦x度：≥50dB（DWDM）、≥40dB（CWDM）

  五、波分復用器的作用：光纖通信的“容量倍增器”

  波分復用器的核心作用是通過波長復用技術，突破單波長傳輸?shù)娜萘肯拗?，?shí)現光纖傳輸容量的指數級提升。其具體價值體現在：

  1、提升光纖利用率

  單根光纖的帶寬資源有限，傳統單波長傳輸僅利用部分帶寬。WDM技術通過復用多個波長，可充分利用光纖的低損耗窗口（如C波段、L波段），將光纖利用率提升至接近理論極限。

  2、降低建網成本

  在城域網建設中，光纖租賃成本高昂。WDM技術可通過單纖傳輸多路信號，減少光纖使用量，降低建網成本。例如，采用8通道CWDM系統，可將光纖需求減少至原來的1/8。

  3、支持業務靈活擴展

  WDM系統支持波長級業務調度，可通過增加波長通道快速擴展容量，無需更換光纖或設備。例如，從8通道升級至16通道，僅需更換復用器模塊，無需改動現有光纖鏈路。

  六、波分復用器的連接方式：從單纖到雙纖的全場景覆蓋

  波分復用器的連接方式需根據應用場景選擇，常見方案包括：

  1、單纖雙向傳輸（BiDi）

  通過雙向復用器（BiDi WDM），可在單根光纖中同時傳輸上行（如1310nm）和下行（如1550nm）信號。該方案適用于光纖資源緊張的場景，如企業專網、校園網等。

  連接步驟：

  將發送端光模塊（如1310nm）連接至BiDi WDM的TX端口；

  將接收端光模塊（如1550nm）連接至BiDi WDM的RX端口；

  將BiDi WDM的公共端連接至光纖跳線。

  2、雙纖單向傳輸

  在骨干網等大容量場景中，通常采用雙纖單向傳輸方案，即發送端和接收端分別使用獨立光纖。該方案可避免雙向傳輸?shù)母蓴_，提升系統穩定性。

  連接步驟：

  將發送端多個波長光模塊連接至合波器的輸入端口；

  將合波器的輸出端口連接至發送光纖；

  在接收端，將接收光纖連接至分波器的輸入端口；

  將分波器的輸出端口連接至對應接收光模塊。

  七、波分復用器的結構圖：從濾波器到光柵的多樣化設計

  波分復用器的內部結構因技術路線不同而差異顯著，常見類型包括：

  1、介質薄膜型（TFF）

  介質薄膜型WDM由多層介質膜濾波器（TFF）級聯而成，每個濾波器僅允許特定波長透過。例如，6通道TFF型WDM包含6個濾波器，每個濾波器有3根尾纖（輸入、反射、輸出），通過級聯實現波長分離。

  2、衍射光柵型

  衍射光柵型WDM利用光柵的衍射效應分離波長。其核心器件為反射式衍射光柵，當混合光照射到光柵時，不同波長的光因衍射角不同而被分離。例如，16通道衍射光柵型WDM可通過單個光柵實現所有波長的分離。

  3、熔融拉錐型

  熔融拉錐型WDM通過將兩根光纖熔融拉伸形成耦合區，實現波長分離。其原理基于光纖模式的耦合效應，當混合光進入耦合區時，特定波長的光會從一根光纖耦合至另一根光纖。例如，1×2型熔融拉錐型WDM可將輸入光分離為兩個波長輸出。

  八、波分復用器的分類：從CWDM到DWDM的全譜系覆蓋

  根據波長間隔和應用場景，波分復用器可分為以下類型：

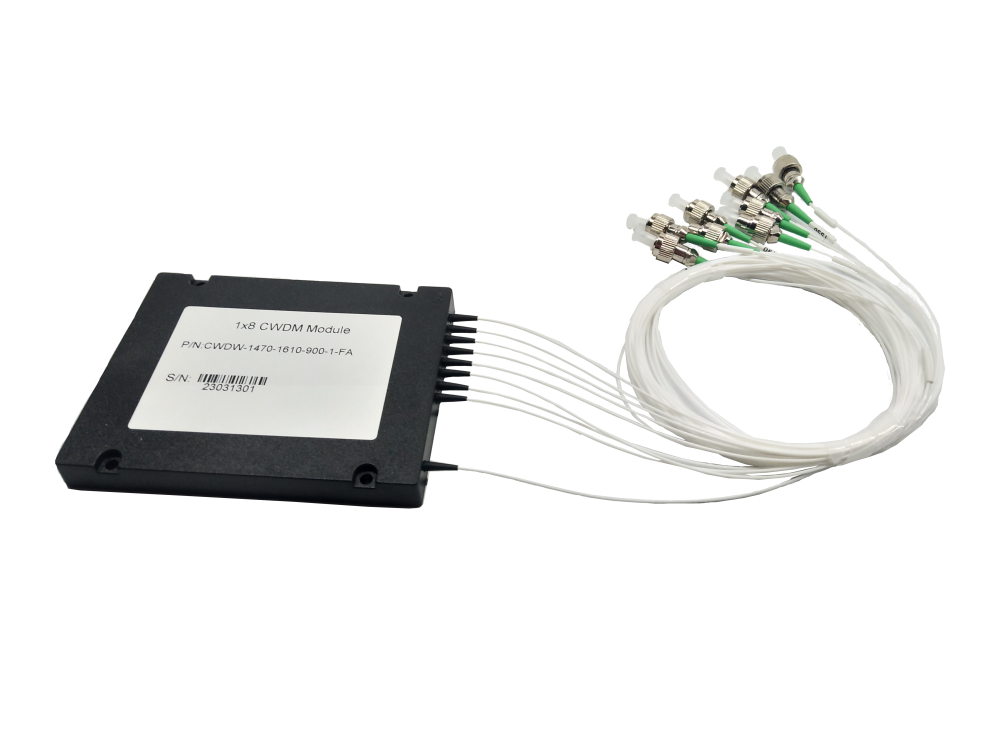

  1、粗波分復用器（CWDM）

  波長間隔：20nm

  通道數：18個（1271-1611nm）

  特點：成本低、功耗小、無需溫控

  應用：城域網接入層、企業專網、5G前傳

  2、密集波分復用器（DWDM）

  波長間隔：0.8nm（100GHz）或0.4nm（50GHz）

  通道數：96個（C+L波段）

  特點：容量高、隔離度優、需溫控

  應用：電信骨干網、數據中心互聯

  3、陣列波導光柵（AWG）

  波長間隔：可定制（如1.6nm、0.8nm）

  通道數：32-128個

  特點：集成度高、體積小、適合大規模部署

  應用：數據中心、5G前傳

  九、波分復用器的與耦合器的區別：波長維度與功率維度的分野

  波分復用器與光纖耦合器雖均為光無源器件，但功能與設計差異顯著：

  示例：

  若需將1310nm和1550nm信號合并到單根光纖，需使用WDM；

  若需將1310nm信號按50:50比例分配到兩根光纖，需使用耦合器。

  十、價格參考：梓冠光電的WDM產品矩陣

  四川梓冠光電科技有限公司是國內領先的光通信器件供應商，其WDM產品覆蓋CWDM、DWDM、AWG等多個系列，價格因通道數和技術規格而異。以下為部分產品價格參考：

  價格說明：

  以上價格為參考價，實際價格可能因訂單量、技術規格調整；

  購買前建議聯系梓冠光電客服確認庫存與技術參數。

  結語：WDM——光纖通信的“未來鑰匙”

  從城域網到骨干網，從5G前傳到數據中心互聯，波分復用器已成為光纖通信擴容的核心引擎。隨著DWDM通道數突破100、CWDM成本持續下降、AWG集成度不斷提升，WDM技術正推動通信網絡向更高容量、更低成本、更靈活的方向演進。對于企業而言，選擇適合自身需求的WDM方案，不僅是提升網絡性能的關鍵，更是構建未來競爭力的戰略投資。
